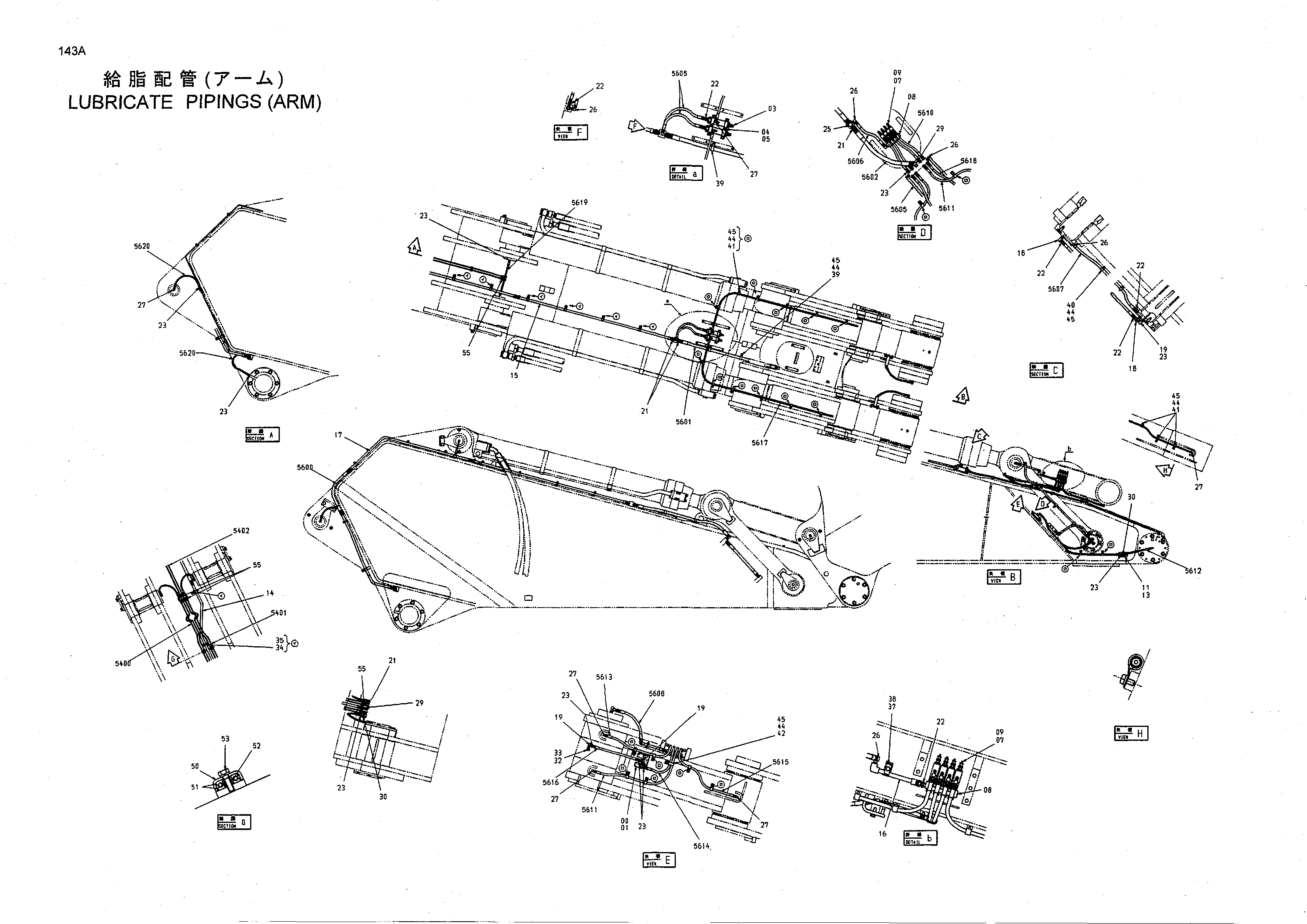

Трубопроводы системы смазки (рукоять) — HITACHI EX3600-5

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8078638	Защитный кожух	2
01	J011235	Болт с шайбой	4
03	4382337	Клапан	2
04	4431225	Хомут	2
05	J011060	Болт с шайбой	6
07	4431221	Клапан	3
08	94-2012	Пробка	3
09	J010845	Болт с шайбой	9
11	9753994	Блок	2
13	J011230	Болт с шайбой	4
14	8091436	Трубка	1
15	8078575	Трубка	1
16	9753904	Трубка	2
17	8091437	Трубка	1
18	4188721	Соединение свивел	4
19	4303480	Соединение свивел	6
21	94-1304	Адаптер	4
22	94-1302	Адаптер	11
23	94-1301	Адаптер	28
25	94-1404	Угловой штуцер	1
26	94-1402	Угловой штуцер	9
27	94-1401	Угловой штуцер	12
29	94-1504	Угловой штуцер	2
30	94-1501	Угловой штуцер	8
32	94-0630	Угловой штуцер	2
33	4031492	Адаптер	2
34	4053595	Хомут трубки	7
35	J011255	Болт с шайбой	7
37	4138227	Хомут трубки	2
38	J011040	Болт с шайбой	2
39	4190291	Зажим	2
40	4190263	Зажим	6
41	4190277	Зажим	36
42	4190266	Зажим	2
44	J901016	Болт	45
45	A590910	Пружинная шайба	45
50	4302748	Хомут	3
51	4269657	Резиновая прокладка	6
52	4302747	Проставка	3
53	J011035	Болт с шайбой	3
5400	4489639	Трубка	2
5401	4489640	Трубка	2
5402	4489641	Трубка	2
55	4097667	Адаптер	12
5600	4600015	Шланг	1
5601	4600016	Шланг	1
5602	4600017	Шланг	1
5605	4600018	Шланг	4
5606	4600019	Шланг	1
5607	4600020	Шланг	2
5608	4600021	Шланг	2
5610	4600022	Шланг	4
5611	4600023	Шланг	4
5612	4600024	Шланг	2
5613	4600025	Шланг	2
5614	4600026	Шланг	2
5615	4600027	Шланг	2
5616	4488853	Шланг	2
5617	4600028	Шланг	2
5618	4386940	Шланг	2
5619	4229335	Шланг	2
5620	4229336	Шланг	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
