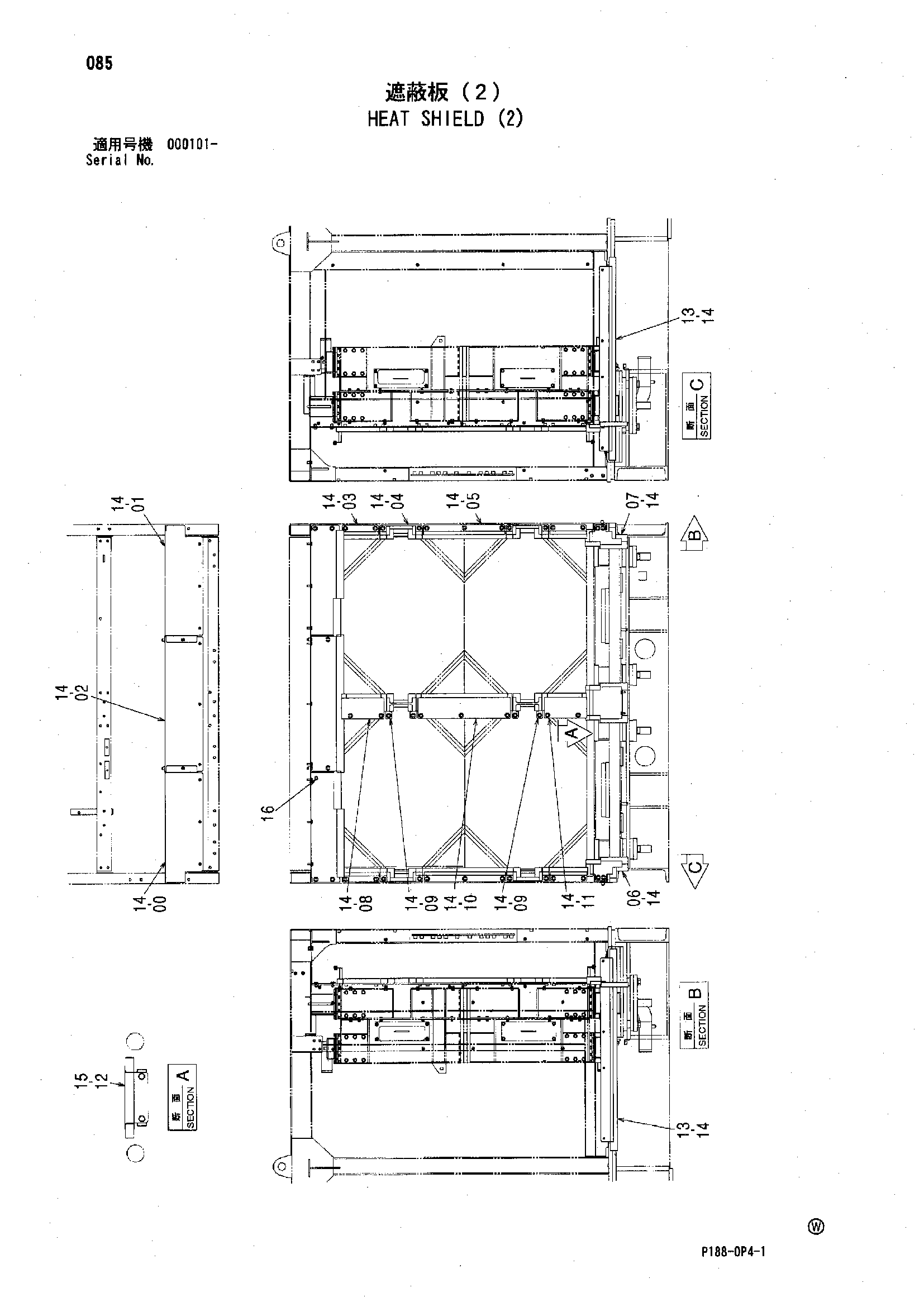

Подогрев щиток (2) — HITACHI EX3600-5
Заводская схема «Подогрев щиток (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048178 | Крышка | 1 |
| 01 | 7048179 | Крышка | 1 |
| 02 | 8100154 | Крышка | 1 |
| 03 | 9764171 | Крышка | 4 |
| 04 | 8100155 | Крышка | 4 |
| 05 | 9764172 | Крышка | 2 |
| 06 | 8100156 | Крышка | 1 |
| 07 | 8100157 | Крышка | 1 |
| 08 | 8100158 | Крышка | 1 |
| 09 | 9764173 | Крышка | 2 |
| 10 | 8100159 | Крышка | 1 |
| 11 | 8100160 | Крышка | 1 |
| 12 | 7048180 | Крышка | 1 |
| 13 | 8100161 | Крышка | 2 |
| 14 | J281030 | Болт с шайбой | 62 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4207222 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
