Крышка двигателя (2) — HITACHI EX3600-5

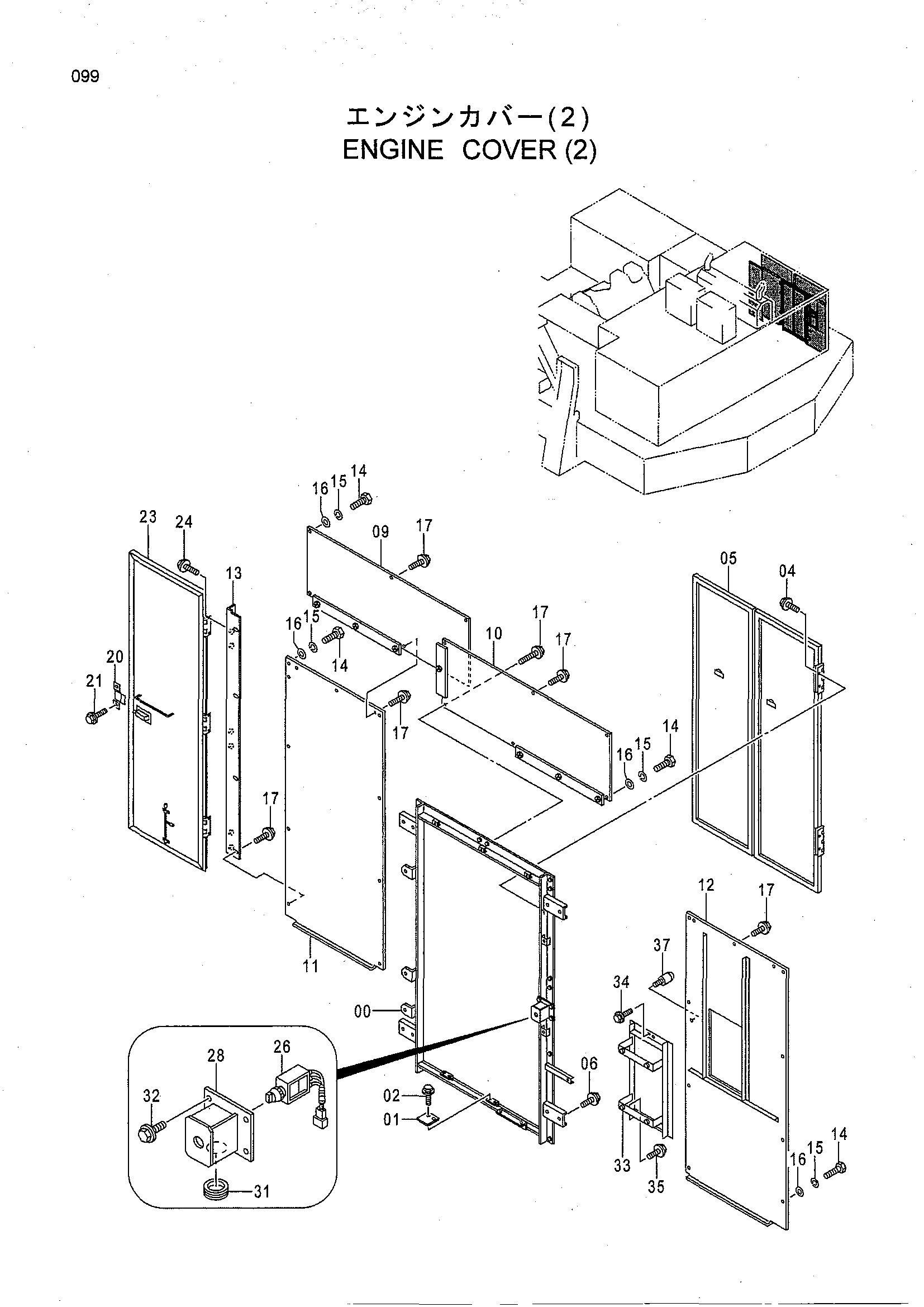

Заводская схема «Крышка двигателя (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038020 | Рама | 1 |
| 01 | 4421324 | Пластина | 4 |
| 02 | J020830 | Болт с шайбой | 8 |
| 04 | J020825 | Болт с шайбой | 4 |
| 05 | 4487643 | Дверь | 1 |
| 06 | J031235 | Болт с шайбой | 8 |
| 09 | 4487644 | Крышка | 1 |
| 10 | 4487649 | Крышка | 1 |
| 11 | 4487652 | Крышка | 1 |
| 12 | 4487655 | Крышка | 1 |
| 13 | 8079317 | Кронштейн | 1 |
| 14 | J901025 | Болт | 9 |
| 15 | A590910 | Пружинная шайба | 9 |
| 16 | J217083 | Шайба | 9 |
| 17 | J031030 | Болт с шайбой | 27 |
| 20 | 9750231 | Ограничитель | 1 |
| 21 | J020816 | Болт с шайбой | 2 |
| 23 | 4487657 | Дверь | 1 |
| 24 | J020830 | Болт с шайбой | 6 |
| 26 | 4449621 | Выключатель | 1 |
| 28 | 7025746 | Короб выключатель | 1 |
| 31 | 4184582 | Резиновая втулка | 1 |
| 32 | J010612 | Болт с шайбой | 4 |
| 33 | 8081490 | Кронштейн | 1 |
| 34 | J031030 | Болт с шайбой | 4 |
| 35 | J021020 | Болт с шайбой | 4 |
| 37 | 4204586 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
