Рама (левый) — HITACHI EX3600-5

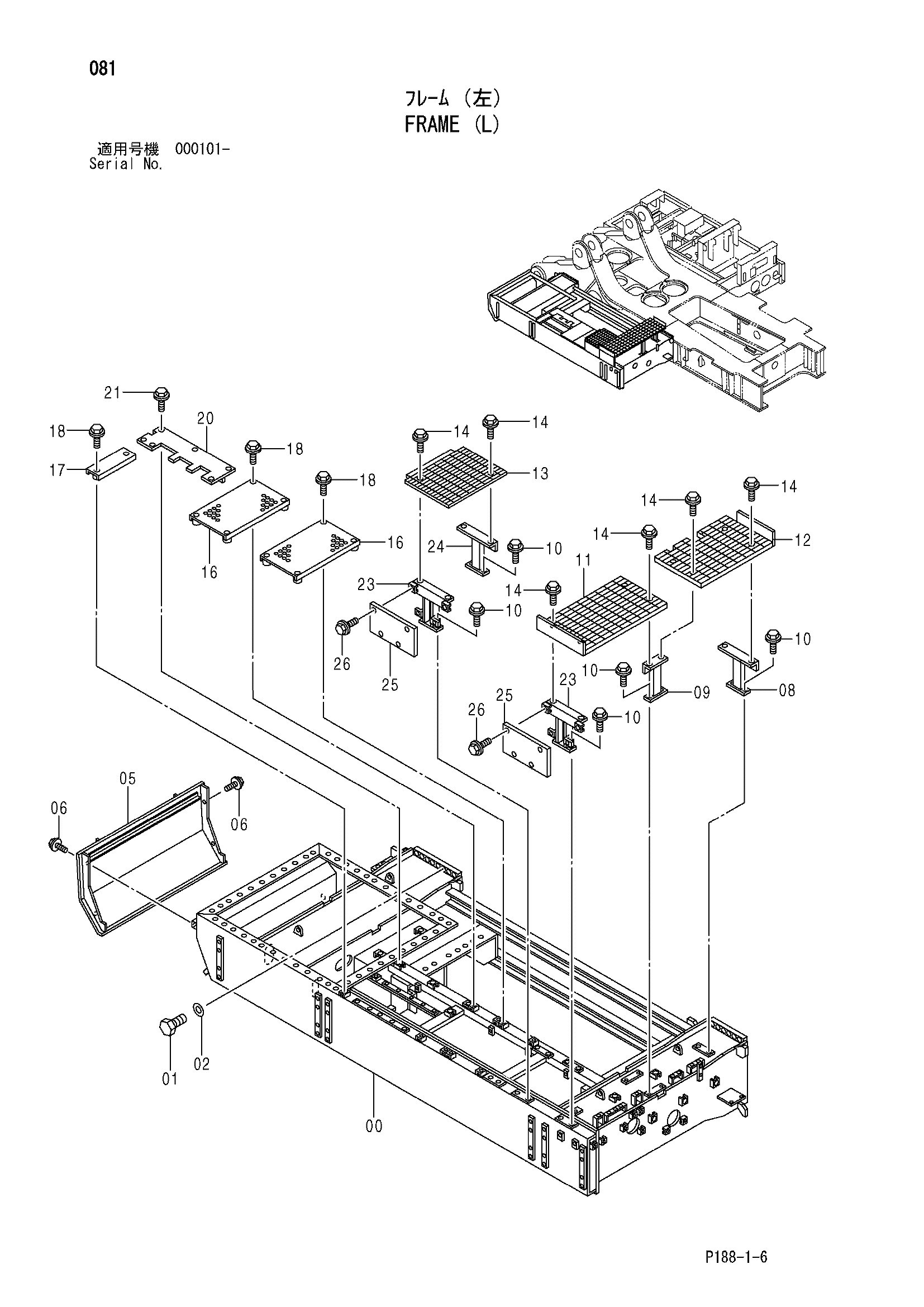

Заводская схема «Рама (левый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006587 | Платформа (левый) | 1 |
| 01 | J833300 | Болт | 28 |
| 02 | 4083438 | Шайба | 28 |
| 05 | 8079207 | Крышка | 1 |
| 06 | J031035 | Болт с шайбой | 4 |
| 06 | J281035 замена: J901035 | Болт с шайбой | 4 |
| 08 | 8079077 | Кронштейн | 1 |
| 09 | 8079075 | Кронштейн | 2 |
| 10 | J021235 | Болт с шайбой | 12 |
| 10 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 11 | 8079178 | Ступень | 1 |
| 12 | 8083935 | Ступень | 1 |
| 13 | 8079177 | Ступень | 1 |
| 14 | J031035 | Болт с шайбой | 12 |
| 14 | J281035 замена: J901035 | Болт с шайбой | 12 |
| 16 | 8079090 | Крышка | 2 |
| 17 | 8079088 | Крышка | 1 |
| 18 | J031050 | Болт с шайбой | 10 |
| 18 | J281050 замена: J901050 | Болт с шайбой | 10 |
| 20 | 8079082 | Крышка | 1 |
| 21 | J031025 | Болт с шайбой | 6 |
| 21 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 23 | 8081162 | Кронштейн | 2 |
| 24 | 8081139 | Кронштейн | 1 |
| 25 | 4445880 | Крышка | 2 |
| 26 | J031030 | Болт с шайбой | 8 |
| 26 | J281030 замена: J901030 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
