Двигатель, насос группа — HITACHI EX3600-5

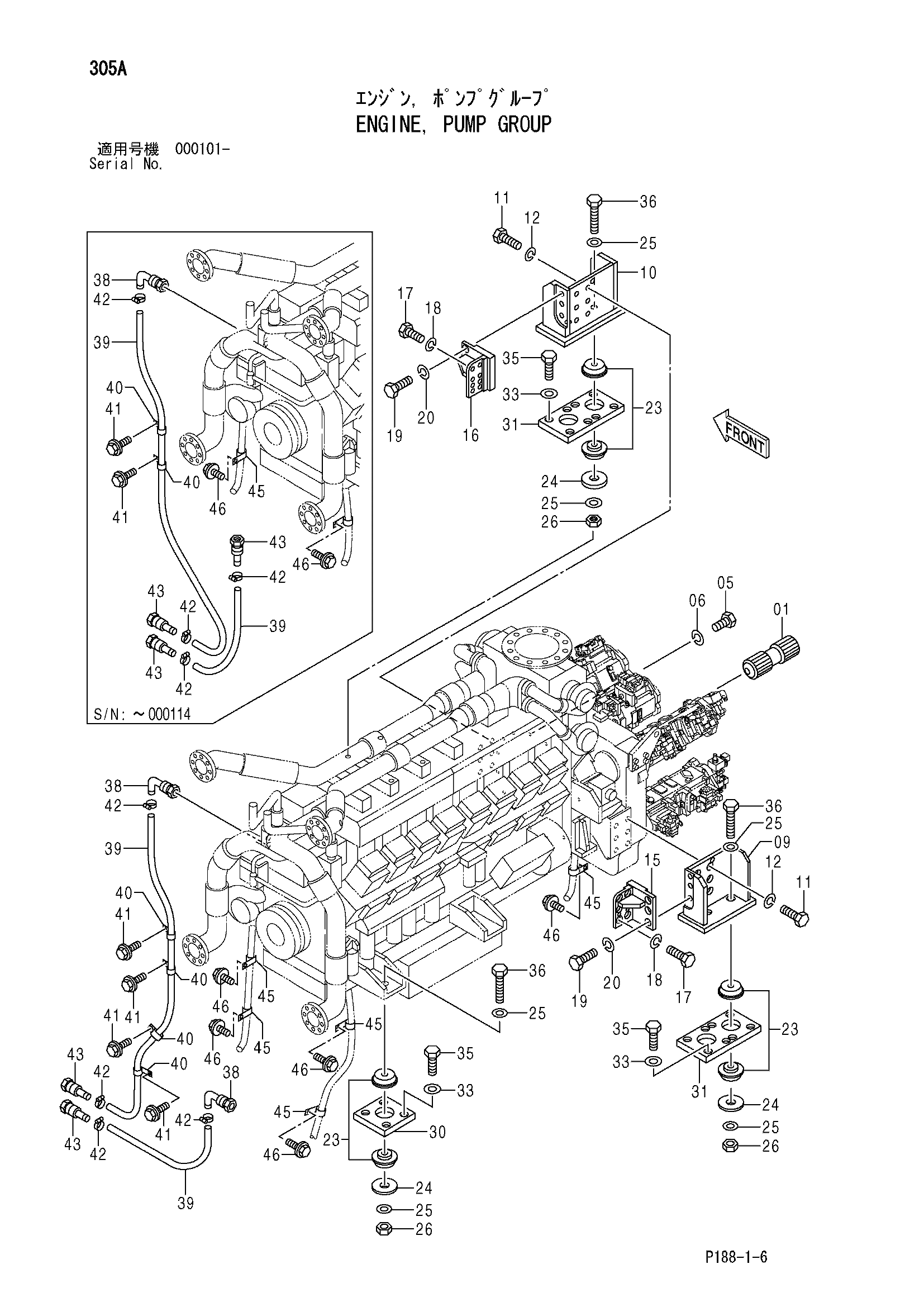

Заводская схема «Двигатель, насос группа» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3087334	Вал	1
05	M111450 замена: J241450	Болт	16
05	J241450	Болт	16
06	A590914	Пружинная шайба	16
09	7037676	Кронштейн	1
10	7037677	Кронштейн	1
11	J833390	Болт	12
12	A590933	Пружинная шайба	12
15	8079092	Кронштейн	1
16	8079093	Кронштейн	1
17	M122056 замена: J832055	Болт	12
17	J832055	Болт	12
18	A590920	Пружинная шайба	12
19	J932465	Болт	6
20	A590924	Пружинная шайба	6
23	4405300	Амортизатор	8
24	4349813	Пластина	8
25	4114410	Шайба	16
26	M663036	U-образная гайка	8
30	4434601	Пластина	4
31	4434602	Пластина	2
33	J222024	Шайба	32
35	J932480	Болт	32
36	J833621	Болт	8
38	4356914	Адаптер	1
38	4356914	Адаптер	2
39	4403000	Шланг	1
40	4190263	Зажим	2
40	4190263	Зажим	4
41	J021020	Болт с шайбой	2
41	J021020	Болт с шайбой	4
41	J271020 замена: J901020	Болт с шайбой	4
42	4514699	Хомут шланга	4
43	4356911	Адаптер	3
43	4356911	Адаптер	2
45	4190291	Зажим	4
45	4190291	Зажим	6
46	J011025	Болт с шайбой	4
46	J011025	Болт с шайбой	6
46	J271025 замена: J901025	Болт с шайбой	6

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
