Трубка в сборе <экскаватор> — HITACHI EX3600-5

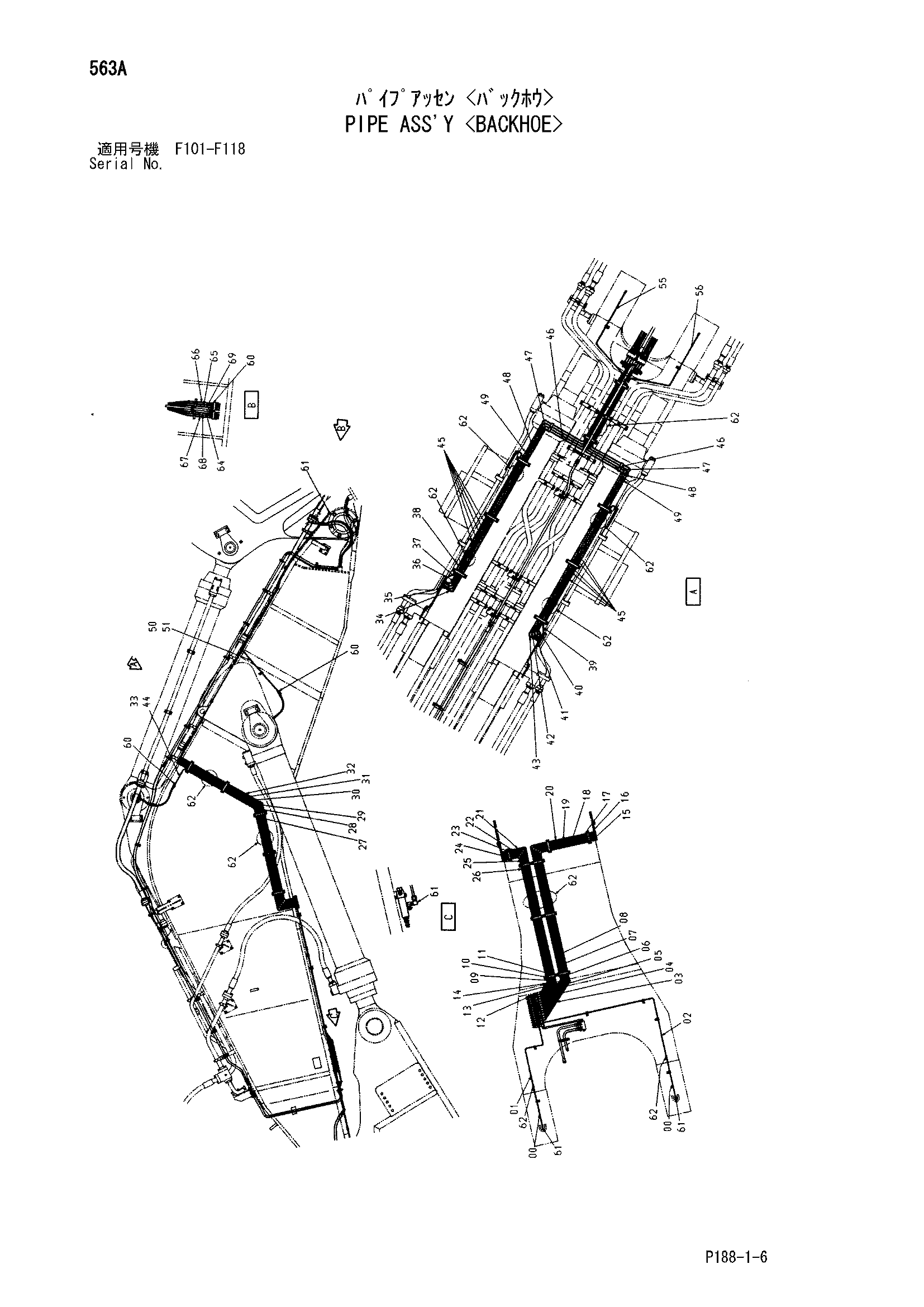

Заводская схема «Трубка в сборе <экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4227150 | Трубка | 2 |
| 01 | 4399999 | Трубка | 1 |
| 02 | 4400147 | Трубка | 1 |
| 03 | 4400148 | Трубка | 1 |
| 04 | 4400149 | Трубка | 1 |
| 05 | 4400150 | Трубка | 1 |
| 06 | 4400151 | Трубка | 1 |
| 07 | 4400152 | Трубка | 1 |
| 08 | 4400153 | Трубка | 1 |
| 09 | 4400154 | Трубка | 1 |
| 10 | 4400155 | Трубка | 1 |
| 11 | 4400156 | Трубка | 1 |
| 12 | 4400157 | Трубка | 1 |
| 13 | 4400158 | Трубка | 1 |
| 14 | 4400159 | Трубка | 1 |
| 15 | 4400160 | Трубка | 1 |
| 16 | 4400161 | Трубка | 1 |
| 17 | 4400162 | Трубка | 1 |
| 18 | 4400163 | Трубка | 1 |
| 19 | 4400164 | Трубка | 1 |
| 20 | 4400165 | Трубка | 1 |
| 21 | 4400166 | Трубка | 1 |
| 22 | 4400167 | Трубка | 1 |
| 23 | 4400168 | Трубка | 1 |
| 24 | 4400169 | Трубка | 1 |
| 25 | 4400170 | Трубка | 1 |
| 26 | 4400171 | Трубка | 1 |
| 27 | 4400172 | Трубка | 2 |
| 28 | 4400173 | Трубка | 2 |
| 29 | 4400174 | Трубка | 2 |
| 30 | 4400175 | Трубка | 2 |
| 31 | 4400176 | Трубка | 2 |
| 32 | 4400177 | Трубка | 2 |
| 33 | 4400178 | Трубка | 1 |
| 34 | 4400179 | Трубка | 1 |
| 35 | 4400180 | Трубка | 1 |
| 36 | 4400181 | Трубка | 1 |
| 37 | 4400182 | Трубка | 1 |
| 38 | 4400183 | Трубка | 1 |
| 39 | 4400184 | Трубка | 1 |
| 40 | 4400185 | Трубка | 1 |
| 41 | 4400186 | Трубка | 1 |
| 42 | 4400187 | Трубка | 1 |
| 43 | 4400188 | Трубка | 1 |
| 44 | 4400189 | Трубка | 1 |
| 45 | 4400190 | Трубка | 10 |
| 46 | 4400191 | Трубка | 2 |
| 47 | 4400192 | Трубка | 2 |
| 48 | 4400193 | Трубка | 2 |
| 49 | 4400194 | Трубка | 2 |
| 50 | 4400195 | Трубка | 1 |
| 51 | 4400196 | Трубка | 1 |
| 55 | 4400200 | Трубка | 1 |
| 56 | 4400201 | Трубка | 1 |
| 60 | 4130169 | Штуцер трубки | 10 |
| 61 | 4130175 | Штуцер трубки | 18 |
| 62 | 4130192 | Штуцер трубки | 66 |
| 64 | 4430202 | Трубка | 1 |
| 65 | 4430203 | Трубка | 1 |
| 66 | 4430204 | Трубка | 1 |
| 67 | 4430205 | Трубка | 1 |
| 68 | 4430207 | Трубка | 1 |
| 69 | 4430208 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
