Топливные трубопроводы (двигатель) — HITACHI EX3600-5

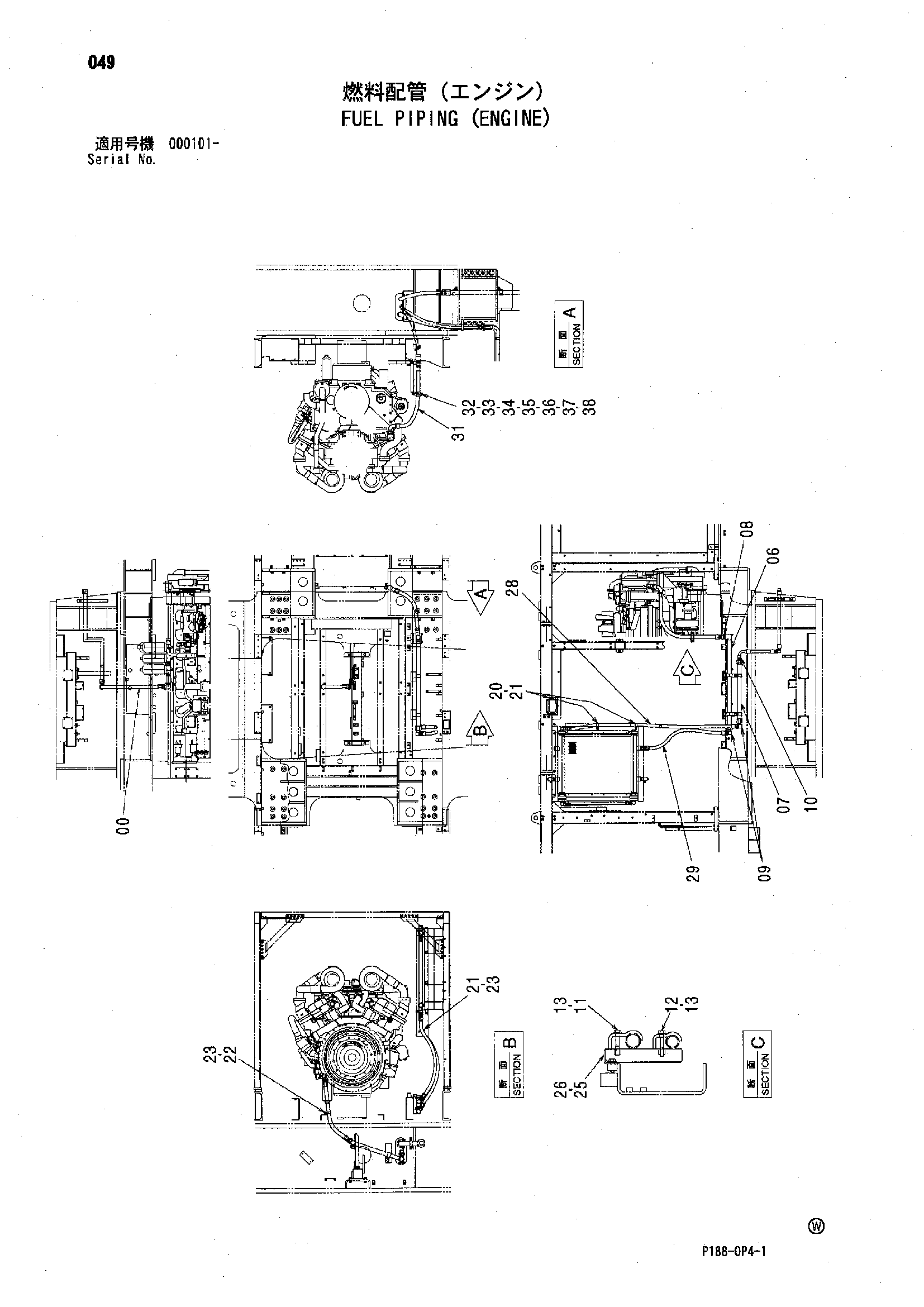

Заводская схема «Топливные трубопроводы (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4486939 | Шланг | 1 |
| 06 | 9764071 | Трубка | 1 |
| 07 | 9764070 | Трубка | 1 |
| 08 | 94-1307 | Адаптер | 1 |
| 09 | 94-1406 | Угловой штуцер | 2 |
| 10 | 94-1305 | Адаптер | 1 |
| 11 | 4053697 | Хомут трубки | 2 |
| 12 | 4053698 | Хомут трубки | 2 |
| 13 | J271275 | Болт с шайбой | 4 |
| 13A | J901275 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4190291 | Зажим | 3 |
| 22 | 4190265 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 8102729 | Кронштейн | 2 |
| 26 | J271235 | Болт с шайбой | 4 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4650614 | Шланг | 1 |
| 29 | 4650613 | Шланг | 1 |
| 31 | 4652083 | Шланг | 1 |
| 32 | 8104760 | Кронштейн | 1 |
| 33 | J271035 | Болт с шайбой | 2 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4186032 | Хомут | 1 |
| 35 | 4653185 | Втулка | 1 |
| 36 | J901006 | Болт | 2 |
| 37 | A590110 | Плоская шайба | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
