Топливные трубопроводы (левый) — HITACHI EX3600-5

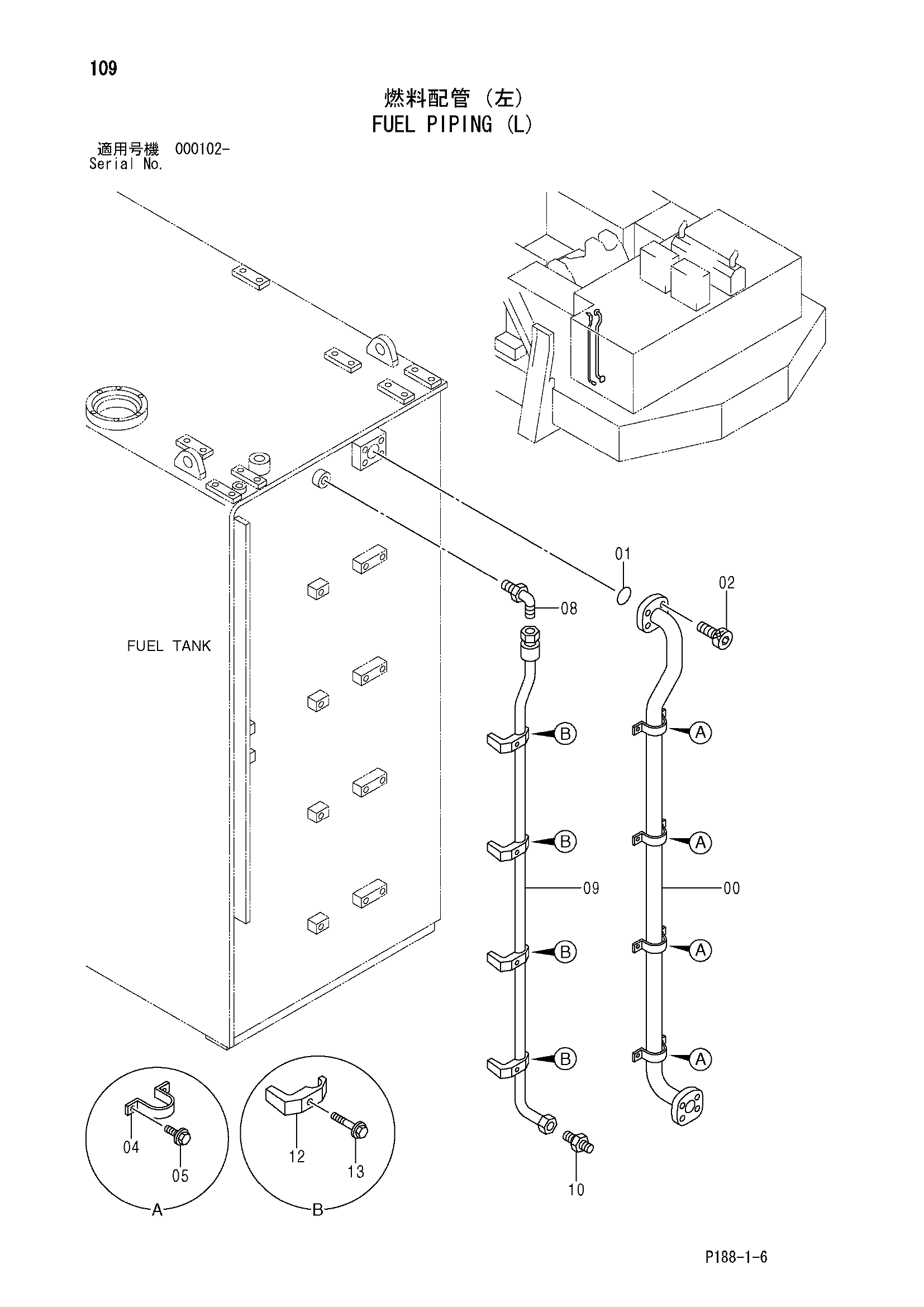

Заводская схема «Топливные трубопроводы (левый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083916 | Трубка | 1 |
| 01 | A811060 | Уплотнительное кольцо | 1 |
| 02 | M341236 | Болт с внутренним шестигранником | 4 |
| 04 | 4053865 | Хомут трубки | 4 |
| 05 | J011025 | Болт с шайбой | 8 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 08 | 4102104 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 9756533 | Трубка | 1 |
| 10 | 4042034 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4053598 | Хомут трубки | 4 |
| 13 | J011265 | Болт с шайбой | 4 |
| 13 | J271265 замена: J901265 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
