Пол (верхний) — HITACHI EX3600-5

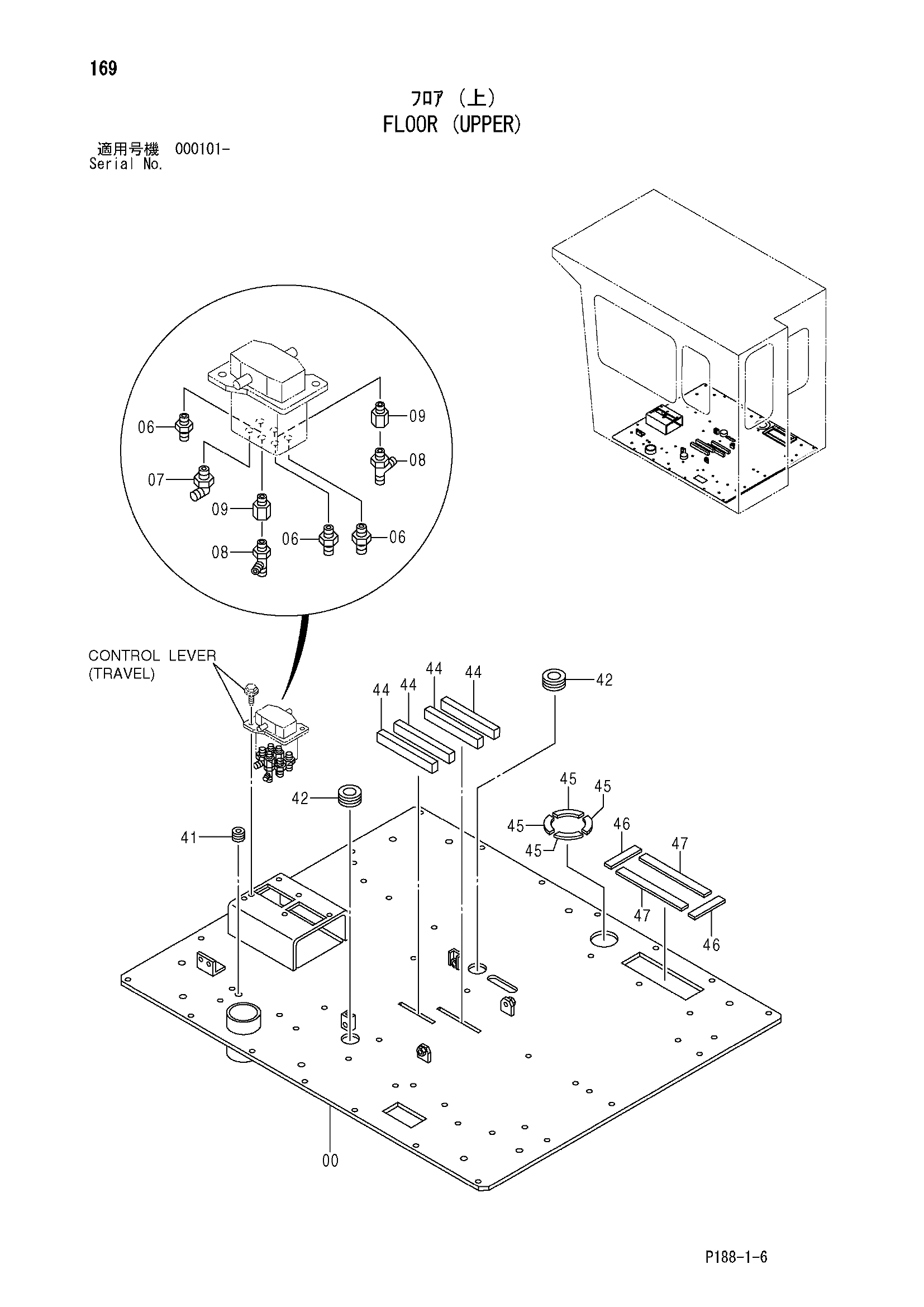

Заводская схема «Пол (верхний)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006943 | Пластина | 1 |
| 06 | A852123 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852423 | Тройник | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4202564 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4209572 | Резиновая втулка | 1 |
| 42 | 4087462 | Резиновая втулка | 2 |
| 44 | 4344672 | Резиновая прокладка | 4 |
| 45 | 4404978 | Резиновая прокладка | 4 |
| 46 | 4403490 | Резиновая прокладка | 2 |
| 47 | 4433546 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
