Крышка двигателя (3) — HITACHI EX3600-5

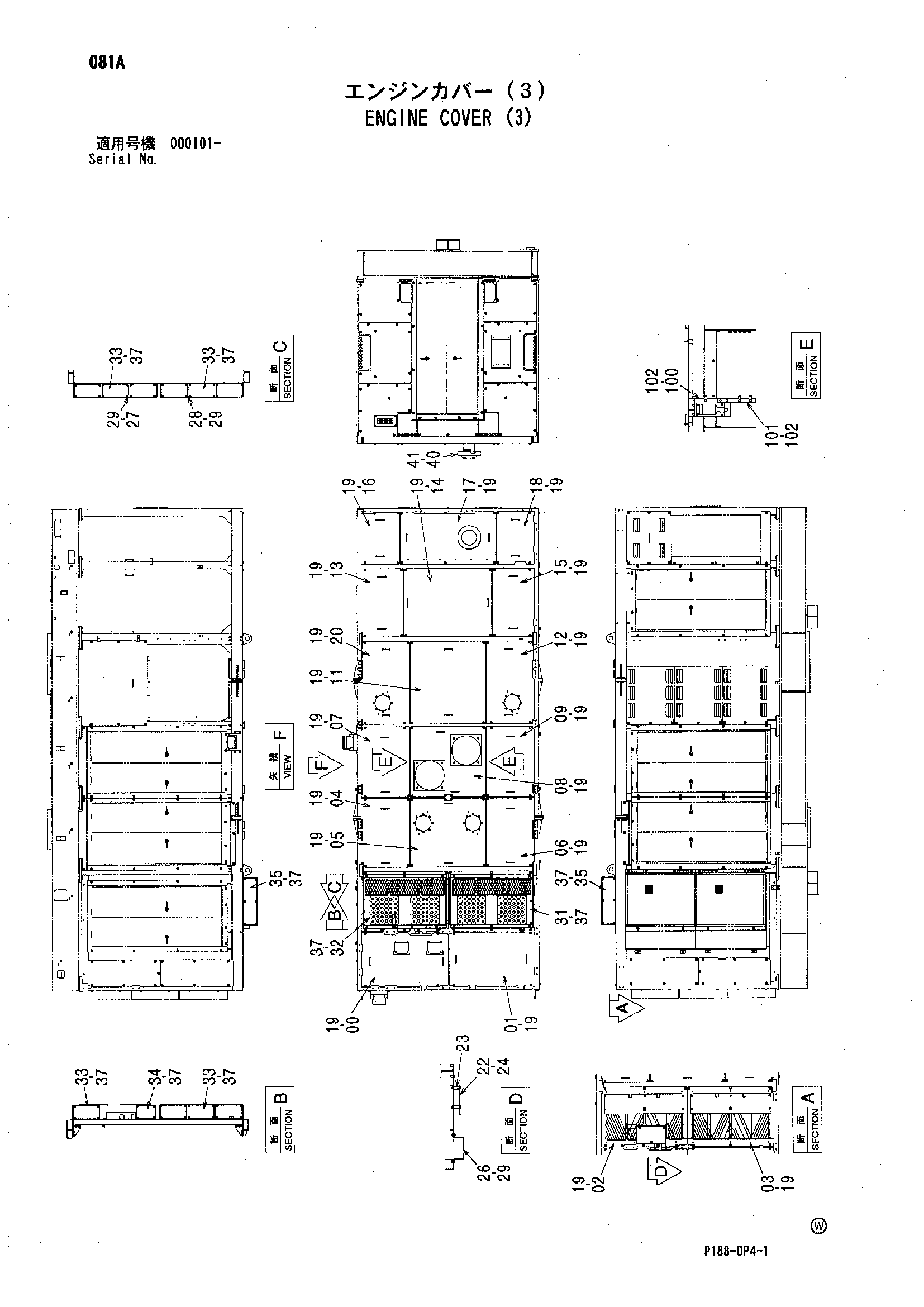

Заводская схема «Крышка двигателя (3)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048008 | Крышка | 1 |
| 01 | 7048009 | Крышка | 1 |
| 02 | 6023586 | Крышка | 1 |
| 03 | 6023587 | Крышка | 1 |
| 04 | 7048010 | Крышка | 1 |
| 05 | 7048011 | Крышка | 1 |
| 06 | 7048012 | Крышка | 1 |
| 07 | 7048013 | Крышка | 1 |
| 08 | 7048014 | Крышка | 1 |
| 09 | 7048015 | Крышка | 1 |
| 11 | 7048017 | Крышка | 1 |
| 12 | 7048018 | Крышка | 1 |
| 13 | 7048019 | Крышка | 1 |
| 14 | 7048020 | Крышка | 1 |
| 15 | 7048021 | Крышка | 1 |
| 16 | 7037998 | Крышка | 1 |
| 17 | 7044433 | Крышка | 1 |
| 18 | 7048022 | Крышка | 1 |
| 19 | J281235 | Болт с шайбой | 82 |
| 19A | J901235 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | 6024236 | Крышка | 1 |
| 22 | 4633584 | Крышка | 2 |
| 23 | 4304539 | Проставка | 12 |
| 24 | J271080 | Болт с шайбой | 12 |
| 24A | J901080 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 8099931 | Крышка | 1 |
| 27 | 6023588 | Крышка | 1 |
| 28 | 6023589 | Крышка | 1 |
| 29 | J281030 | Болт с шайбой | 17 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 31 | 7048052 | Крышка | 2 |
| 32 | 3091337 | Крышка | 4 |
| 33 | 4633578 | Крышка | 10 |
| 34 | 4633579 | Крышка | 1 |
| 35 | 4633580 | Крышка | 4 |
| 37 | J271025 | Болт с шайбой | 106 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 40 | 4603713 | Колпачок | 1 |
| 41 | 4511820 | Хомут шланга | 1 |
| 100 | 8103141 | Кронштейн | 2 |
| 101 | 9764582 | Кронштейн | 2 |
| 102 | J271030 | Болт с шайбой | 8 |
| 102A | J901030 | Болт | 1 |
| 102B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
