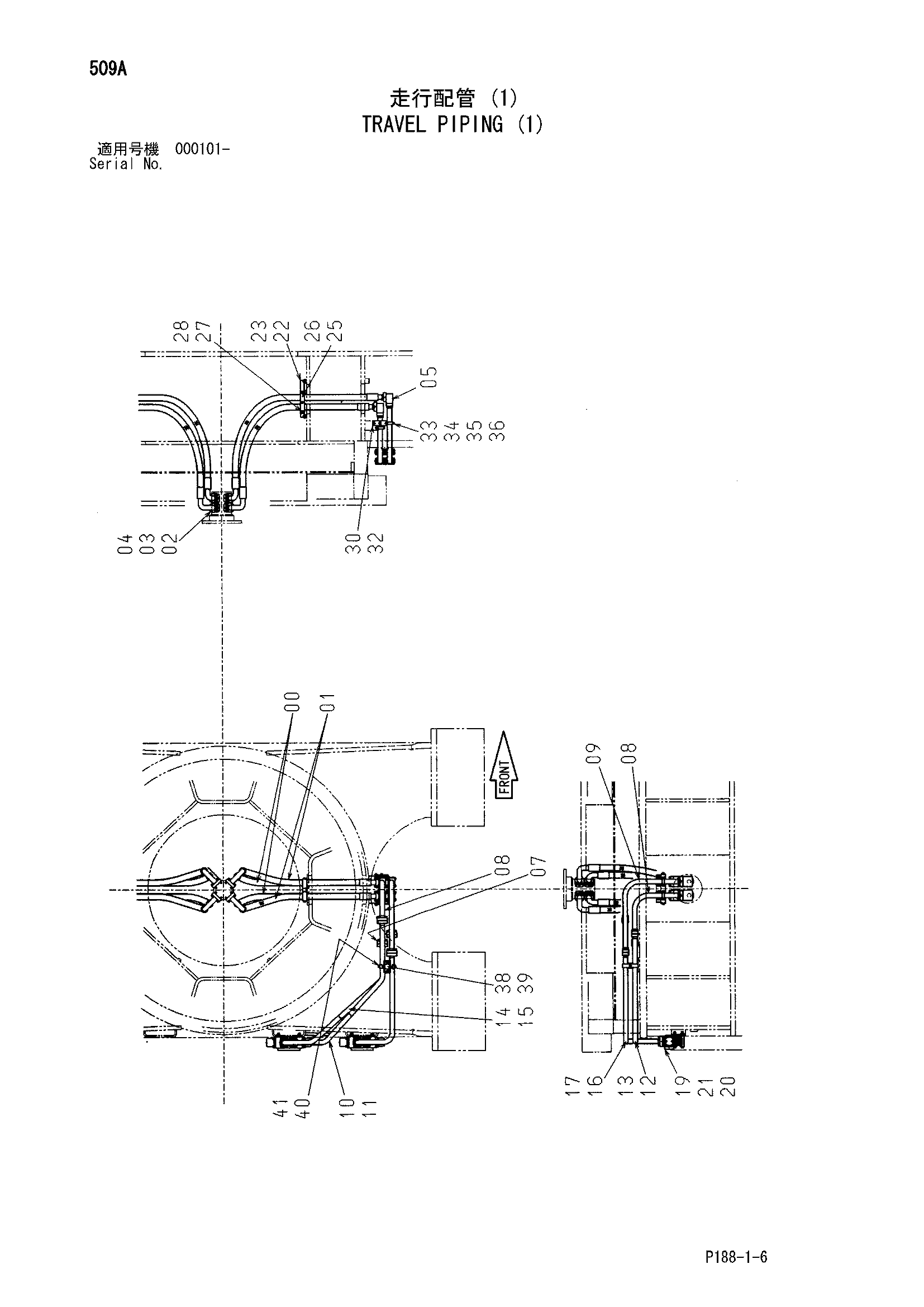

Гидролинии хода (1) — HITACHI EX3600-5

Заводская схема «Гидролинии хода (1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4347840	Шланг	4
01	4347841	Шланг	4
02	4075854	Разъёмный фланец	32
03	M341650	Болт с внутренним шестигранником	160
04	4510169	Уплотнительное кольцо	40
05	3035396	Блок	8
07	8057276	Трубка	2
08	8057275	Трубка	4
09	8057277	Трубка	2
10	8037325	Трубка L	1
11	8037324	Трубка R	1
12	8035554	Трубка	1
13	8035558	Трубка	1
14	8037323	Трубка L	1
15	8037322	Трубка R	1
16	8035559	Трубка L	1
17	8035557	Трубка R	1
19	4386596	Тормозной клапан	4
20	J901610	Болт	16
21	A590916	Пружинная шайба	16
22	8035700	Опора	2
23	J011225	Болт с шайбой	8
23	J271225 замена: J901225	Болт с шайбой	8
25	4189867	Хомут	4
26	4186033	Втулка	8
27	J901004	Болт	12
28	A590910	Пружинная шайба	12
30	4189650	Кронштейн	2
32	J011225	Болт с шайбой	8
32	J271225 замена: J901225	Болт с шайбой	8
33	4257716	Хомут трубки	8
34	J901290	Болт	16
35	A590912	Пружинная шайба	16
36	J950012	Гайка	16
38	8035548	Опора	2
39	J011235	Болт с шайбой	4
39	J271235 замена: J901235	Болт с шайбой	4
40	4031909	Хомут	4
41	J011265	Болт с шайбой	4
41	J271265 замена: J901265	Болт с шайбой	4

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
