Противовес детали — HITACHI EX3600-5

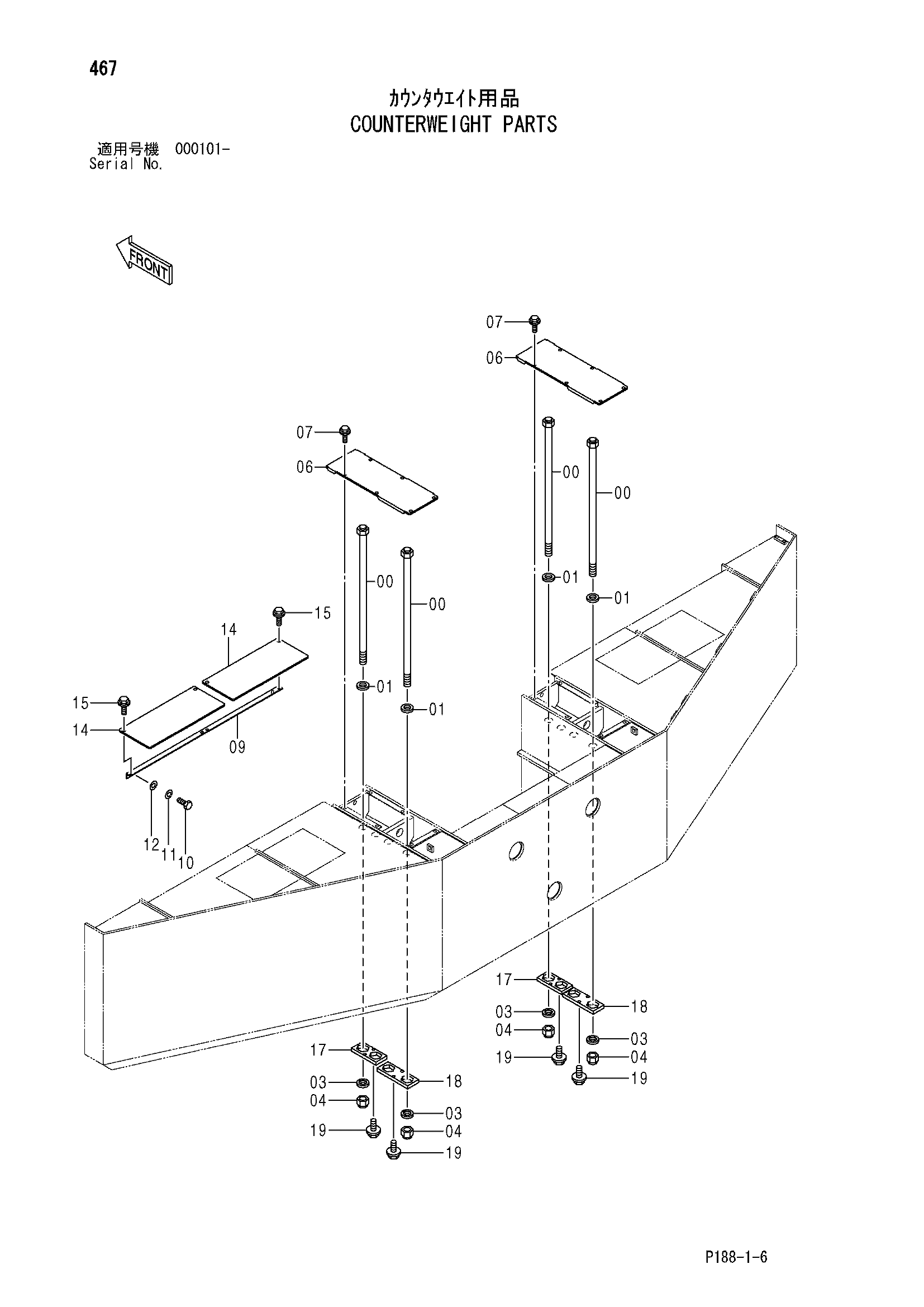

Заводская схема «Противовес детали» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9748635 | Болт | 8 |
| 01 | 4187302 | Шайба | 8 |
| 03 | 4398399 | Шайба | 8 |
| 04 | 4450548 | U-образная гайка | 8 |
| 06 | 3088594 | Крышка | 2 |
| 07 | J031230 | Болт с шайбой | 12 |
| 07 | J281230 замена: J901230 | Болт с шайбой | 12 |
| 09 | 9754489 | Кронштейн | 1 |
| 10 | J901025 | Болт | 3 |
| 11 | A590910 | Пружинная шайба | 3 |
| 12 | A590110 | Плоская шайба | 3 |
| 14 | 9754488 | Крышка | 2 |
| 15 | J031025 | Болт с шайбой | 4 |
| 15 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 17 | 4209159 | Ограничитель | 2 |
| 18 | 4450958 | Ограничитель | 2 |
| 19 | J011250 | Болт с шайбой | 8 |
| 19 | J271250 замена: J901250 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
