Топливный насос высокого давления левый — HITACHI EX3600-5

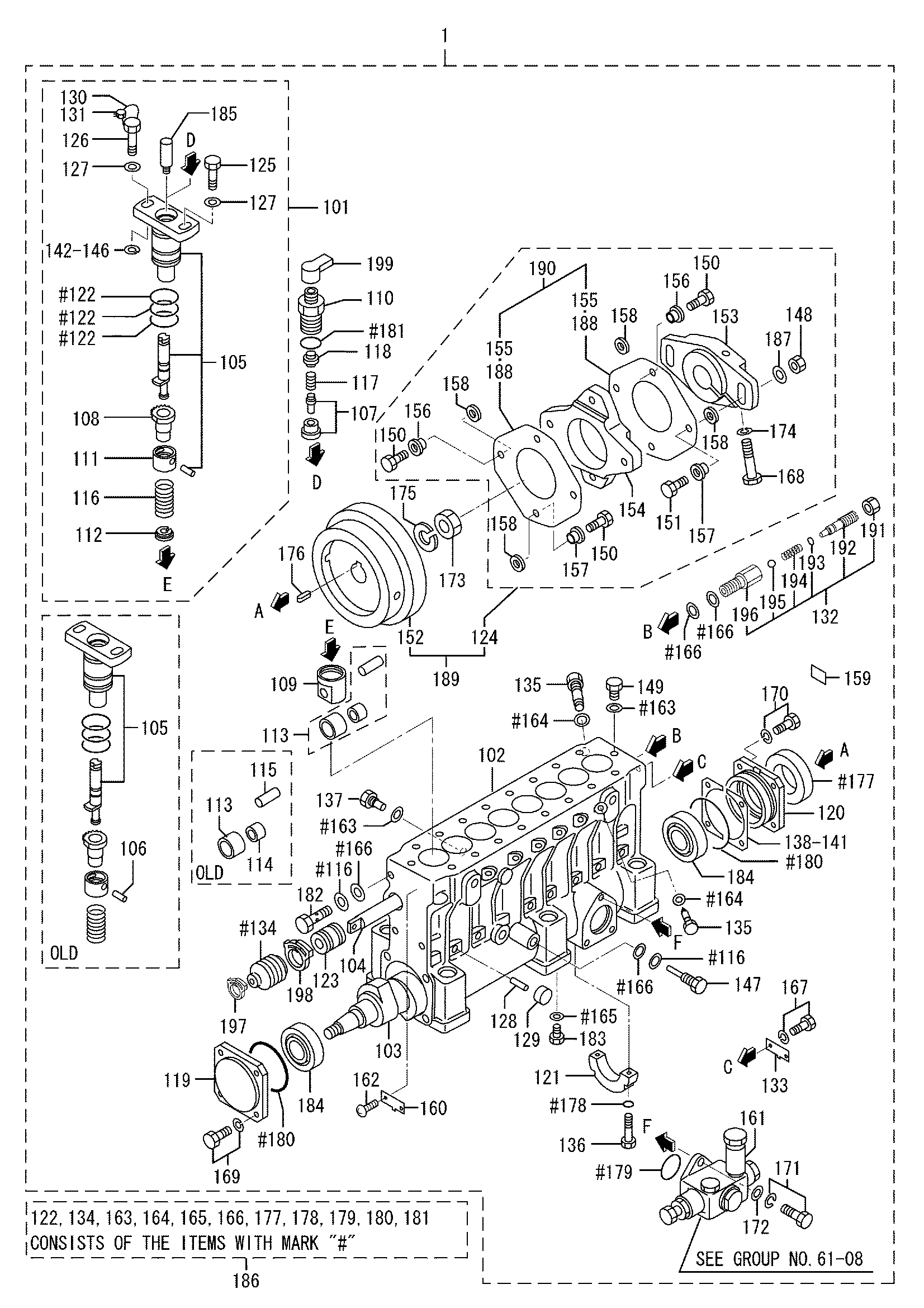

Заводская схема «Топливный насос высокого давления левый» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H4827700000	Насос в сборе, впрыск.	1
1	H4827700001	Насос в сборе, впрыск.	1
1	H4828300001	Насос в сборе, впрыск.	1
1	H4828300002	Насос в сборе, впрыск.	1
1-01	H4829107030	Блок в сборе, плунжер	8
1-01	H4829117030	Блок в сборе, плунжер	8
1-01	H4829117031	Блок в сборе, плунжер	8
1-02	H4824020100	Корпус, впрыск насос	1
1-02	H4824020101	Корпус, впрыск насос	1
1-02	H4824020102	Корпус, впрыск насос	1
1-03	H4821330200	Камсхафт	1
1-03	H4821340200	Камсхафт	1
1-04	H4821320300	Ракк, управление	1
1-04	H4821330300	Ракк, управление	1
1-04	H4821330301	Ракк, управление	1
1-05	H4827001000	Плунжер в сборе	8
1-05	H4827011000	Плунжер в сборе	8
1-05	H4827011001	Плунжер в сборе	8
1-05	H4827011002	Плунжер в сборе	8
1-07	H4827020010	Клапан в сборе, напорный	8
1-07	H4827040010	Клапан в сборе, напорный	8
1-08	H4820228100	Ведущая шестерня	8
1-09	H4820235900	Таппет	8
1-10	H4827014100	Держатель, клапан	8
1-10	H4827014101	Держатель, клапан	8
1-11	H4820221201	Сиденье, верхний пружина	8
1-12	H4820221300	Сиденье, нижний пружина	8
1-13	H4821000030	Каток в сборе, таппет	8
1-13	H4821010030	Каток в сборе, таппет	8
1-13	H48A1501000	Каток в сборе, таппет	8
1-14	H4820201500	Подшипник, каток	8
1-15	H4820211600	Палец, таппет	8
1-16	H4820211700	Пружина, плунжер	8
1-17	H4827011800	Пружина, клапан	8
1-18	H4827011900	Сеет, пружина	8
1-18	H48A1600100	Сеет, пружина	8
1-19	H4821035600	Крышка, передний	1
1-20	H4820222200	Крышка, задний	1
1-21	H4820202300	Подшипник, центральный	1
1-22	H4820212400	Уплотнительное кольцо	24
1-23	H4820222500	Втулка, ракк	2
1-23	H4820222501	Втулка, ракк	2
1-23	H4820232500	Втулка, ракк	2
1-24	H4820802020	Муфта комплект	1
1-24	H4820812020	Муфта комплект	1
1-24	H4820802060	Муфта комплект	1
1-24	H4820802061	Муфта комплект	1
1-24	H4825102018	Муфта комплект	1
1-25	H4820202600	Болт, баррел	8
1-26	H4820207600	Болт, баррел	8
1-27	H4820222800	Шайба, баррел	16
1-28	H4820202900	Палец	9
1-29	H0482621000	Колпачок, сеалинг	9
1-30	H4820205800	Провод, уплотнение	1
1-31	H4800096600	Уплотнение	1
1-31	H4820207700	Уплотнение	1
1-32	H4820234000	Клапан в сборе, обратный	1
1-32	H4820244000	Клапан в сборе, обратный	1
1-32	H4820254000	Клапан в сборе, обратный	1
1-33	H4820223400	Поинтер	1
1-34	H4820213500	Белловс	1
1-34	H4820223500	Белловс	1
1-35	H4820233600	Болт, дефлектор	16
1-36	H4820223800	Болт	2
1-36	HMF140235	Болт, фланец	2
1-37	H4820233900	Винт, комплект	1
1-38	H4820214100	Регулировочная шайба, корпус	4
1-39	H4820214200	Регулировочная шайба, корпус	1
1-40	H4820214300	Регулировочная шайба, корпус	1
1-41	H4820214400	Регулировочная шайба, корпус	2
1-42	H4820204500	Регулировочная шайба, баррел	1
1-43	H4820204600	Регулировочная шайба, баррел	16
1-44	H4820204700	Регулировочная шайба, баррел	1
1-45	H4820204800	Регулировочная шайба, баррел	1
1-46	H4820204900	Регулировочная шайба, баррел	1
1-47	H4820205200	Болт, проушина	1
1-47	H4820205201	Болт, проушина	1
1-47	H4820205202	Болт, проушина	1
1-48	H4825005700	Гайка, фланец	2
1-48	H4825100700	Гайка, фланец	2
1-49	H4820205500	Болт, проушина	2
1-50	H4825005800	Болт, укороченный	6
1-50	H4825100800	Болт, укороченный	6
1-51	H4825005300	Болт, удлинённый	2
1-51	H4825100900	Болт, удлинённый	2
1-52	H4820820101	Маховик	1
1-52	H4825006100	Маховик	1
1-52	H4825100100	Маховик	1
1-53	H4820811200	Муфта	1
1-53	H4820811201	Муфта	1
1-53	H4825006200	Муфта	1
1-53	H4825006201	Муфта	1
1-53	H4825102200	Муфта	1
1-54	H4820810301	Муфта, крестовина	1
1-54	H4825006600	Муфта, крестовина	1
1-54	H4825100300	Муфта, крестовина	1
1-55	H4820810400	Пластина, ламинате	12
1-55	H4825101400	Пластина, ламинате	14
1-56	H4820850500	Втулка, удлинённый	4
1-56	H4825100500	Втулка, удлинённый	8
1-57	H4820850600	Втулка, укороченный	4
1-58	H4820830700	Шайба, муфта	8
1-58	H4825100400	Шайба, муфта	8
1-59	H3259824900	Пластина	1
1-61	H0424500120	Насос, подающий	1
1-62	H0066502048	Ривет, винт	2
1-63	H0594600801	Шайба, сеалинг	3
1-64	H0594601001	Шайба, сеалинг	16
1-65	H0594601201	Шайба, сеалинг	1
1-66	H0594601401	Шайба, сеалинг	6
1-67	HF180506012	Болт, W/шайба	2
1-68	HF103514085	Болт	1
1-69	HF180508030	Болт, W/шайба	4
1-69	HF180508025	Болт, W/шайба	4
1-70	HF180508025	Болт, W/шайба	4
1-71	HF180506020	Болт, W/шайба	3
1-71	HF182506020	Болт, W/шайба	3
1-72	HF250006000	Шайба, плаин	3
1-73	HF232524000	Гайка, JAM	1
1-74	HF251514000	Пружинная шайба	1
1-74	H48A1708100	Шайба, муфта	1
1-75	H3250701400	Шайба	1
1-76	HF287007025	Шпонка, воодруфф	1
1-77	H4820207100	Уплотнение, масляный	1
1-77	H4820217100	Уплотнение, масляный	1
1-78	H0550700080	Уплотнительное кольцо	2
1-78	H0550710080	Уплотнительное кольцо	2
1-79	HF315603500	Уплотнительное кольцо	1
1-79	H0550720350	Уплотнительное кольцо	1
1-80	HF315608000	Уплотнительное кольцо	2
1-80	H0550720800	Уплотнительное кольцо	2
1-81	H0550720250	Уплотнительное кольцо	8
1-82	H4823005100	Болт, проушина	1
1-83	HF500012000	Пробка, дренажный	1
1-84	HF814332207	Подшипник, тапер каток	2
1-85	H4829100301	Держатель, плунжер	8
1-86	H4820229100	Репаир комплект	1
1-86	H4820239100	Репаир комплект	1
1-86	H4829200038	Репаир комплект	1
1-87	H4825005600	Шайба, муфта	2
1-87	H4825005601	Шайба, муфта	2
1-87	H4825100600	Шайба, муфта	2
1-88	H4820801400	Пластина, ламинате	4
1-89	H4820811020	Муфта в сборе	1
1-89	H4820821020	Муфта в сборе	1
1-89	H4820801060	Муфта в сборе	1
1-89	H4820801061	Муфта в сборе	1
1-89	H4825102000	Муфта в сборе	1
1-91	HF232012000	Гайка, JAM	1
1-91	H0563401200	Гайка, JAM	1
1-92	H4820203200	Винт	1
1-92	H4820213200	Винт	1
1-92	H4820223200	Винт	1
1-93	H0550710050	Уплотнительное кольцо	1
1-93	H0550710060	Уплотнительное кольцо	1
1-94	H4820203300	Пружина, клапан	1
1-95	HF800008000	Шарик, стальной	1
1-96	H4820243100	Корпус, клапан	1
1-96	H4820253100	Корпус, клапан	1
1-97	H4820208200	Лента, белловс	1
1-98	H4820208300	Лента, белловс	1
1-99	H4829101300	Колпачок, держатель	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
