Задний монитор — HITACHI EX3600-5

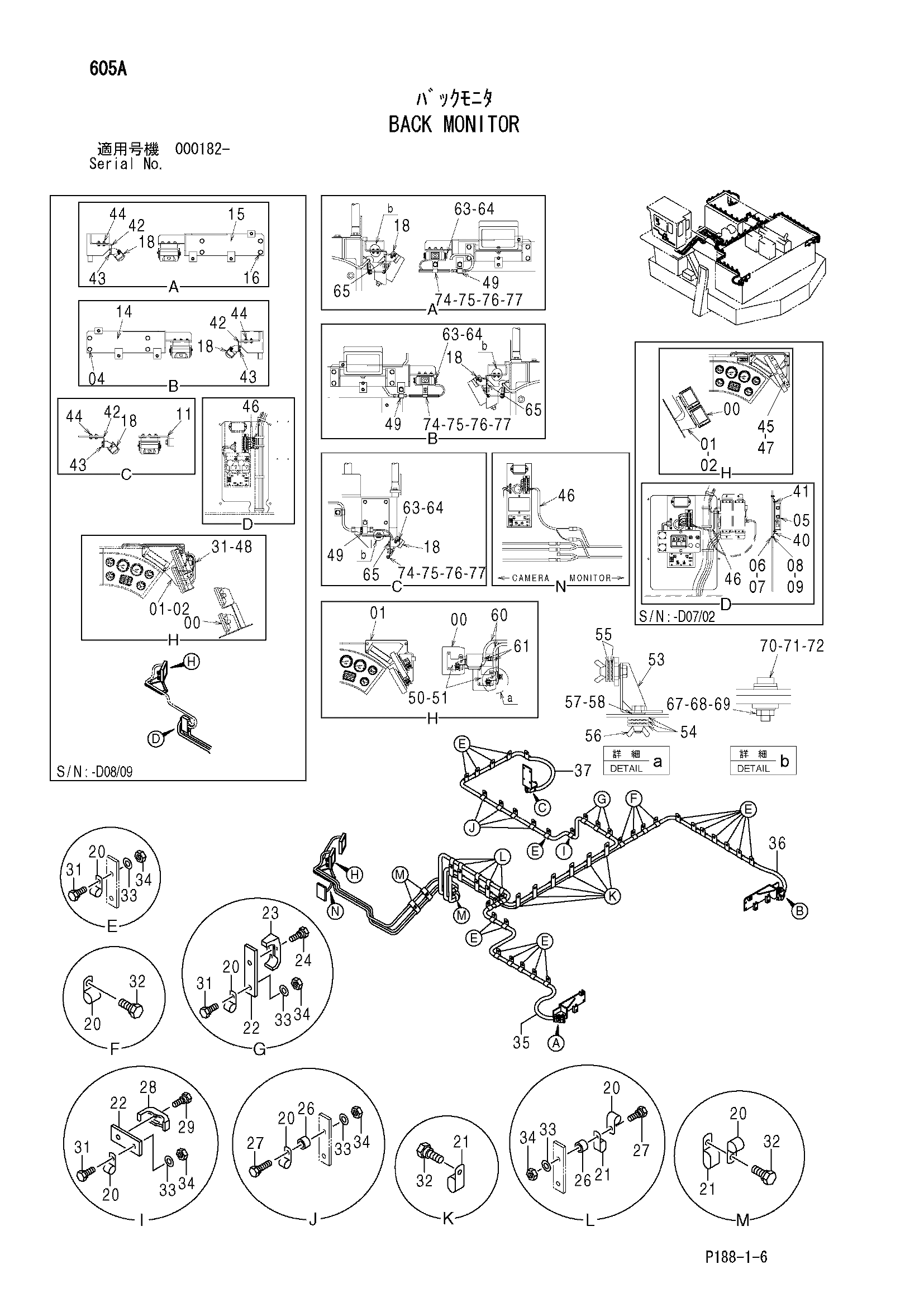

Заводская схема «Задний монитор» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674173 замена: 4679750 | Монитор | 2 |
| 00 | 4679750 | Монитор | 2 |
| 00 | 4670460 | Монитор | 2 |
| 01 | 7052801 замена: 7053774 | Кронштейн | 1 |
| 01 | 7053774 | Кронштейн | 1 |
| 01 | 7054251 | Кронштейн | 1 |
| 01 | 7057653 | Кронштейн | 1 |
| 02 | J450616 | Винт с шайбой | 5 |
| 05 | 4674174 | Контроллер | 2 |
| 06 | M430416 | Винт | 4 |
| 07 | A590104 | Плоская шайба | 8 |
| 08 | A590904 | Пружинная шайба | 4 |
| 09 | M500403 | Гайка | 4 |
| 11 | 3088635 | Кронштейн | 1 |
| 12 | J020830 | Болт с шайбой | 4 |
| 12 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 14 | 8077961 | Кронштейн | 1 |
| 15 | 8077959 | Кронштейн | 1 |
| 16 | J021035 | Болт с шайбой | 8 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 18 | 4660608 | Камера | 3 |
| 18 | 4662521 | Камера | 3 |
| 20 | 4190261 | Зажим | 45 |
| 20 | 4190272 | Зажим | 45 |
| 21 | 4192018 | Зажим | 14 |
| 21 | 4190277 | Зажим | 14 |
| 22 | 4457592 | Седло винта | 4 |
| 23 | 4053595 | Хомут трубки | 3 |
| 24 | J011250 | Болт с шайбой | 3 |
| 24 | J271250 замена: J901250 | Болт с шайбой | 3 |
| 26 | 4459142 | Проставка | 9 |
| 27 | J011040 | Болт с шайбой | 9 |
| 27 | J271040 замена: J901040 | Болт с шайбой | 9 |
| 28 | 4053598 | Хомут трубки | 1 |
| 29 | J011260 | Болт с шайбой | 1 |
| 29 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 31 | J011025 | Болт с шайбой | 26 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 26 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 27 |
| 32 | J011020 | Болт с шайбой | 16 |
| 32 | J271020 замена: J901020 | Болт с шайбой | 16 |
| 33 | A590110 | Плоская шайба | 35 |
| 34 | J950010 | Гайка | 35 |
| 35 | 4665698 | Жгут проводов | 1 |
| 35 | 4698376 | Жгут проводов | 1 |
| 36 | 4670759 | Жгут проводов | 1 |
| 36 | 4698350 | Жгут проводов | 1 |
| 37 | 4670759 | Жгут проводов | 1 |
| 37 | 4698350 | Жгут проводов | 1 |
| 40 | 4670755 | Пластина | 1 |
| 41 | J460312 | Винт с шайбой | 8 |
| 42 | 4659177 | Кронштейн | 3 |
| 43 | J460510 | Винт с шайбой | 9 |
| 44 | A590108 | Плоская шайба | 9 |
| 45 | 4675307 | Стойка | 2 |
| 46 | 4675483 | Жгут проводов | 2 |
| 46 | 4681339 | Жгут проводов | 1 |
| 46 | 3117326 | Жгут проводов | 1 |
| 47 | J680616 | Винт с шайбой | 8 |
| 48 | 4190274 | Зажим | 1 |
| 49 | 4190253 | Зажим | 3 |
| 50 | 8115279 | Кронштейн | 2 |
| 51 | J460616 | Винт с шайбой | 6 |
| 53 | 8115280 | Кронштейн | 2 |
| 54 | J217083 | Шайба | 12 |
| 55 | 4692448 | Шайба | 8 |
| 56 | M570010 | Гайка винг | 4 |
| 57 | J253110 | Плоская шайба | 4 |
| 58 | 4690864 | Тарельчатая пружина | 4 |
| 60 | 3115796 | Жгут проводов | 2 |
| 61 | 4190273 | Зажим | 2 |
| 63 | 4698228 | Кронштейн | 3 |
| 64 | J460614 | Винт с шайбой | 12 |
| 65 | J460512 | Винт с шайбой | 9 |
| 67 | J222006 | Шайба | 9 |
| 68 | A590105 | Плоская шайба | 9 |
| 69 | J231105 | Гайка | 9 |
| 70 | M430520 | Винт | 9 |
| 71 | A590905 | Пружинная шайба | 9 |
| 72 | A590106 | Плоская шайба | 9 |
| 74 | 4190272 | Зажим | 3 |
| 75 | J231210 | Гайка | 3 |
| 76 | J253110 | Плоская шайба | 3 |
| 77 | J271020 | Болт с шайбой | 3 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
