Турбо крышка — HITACHI EX3600-5

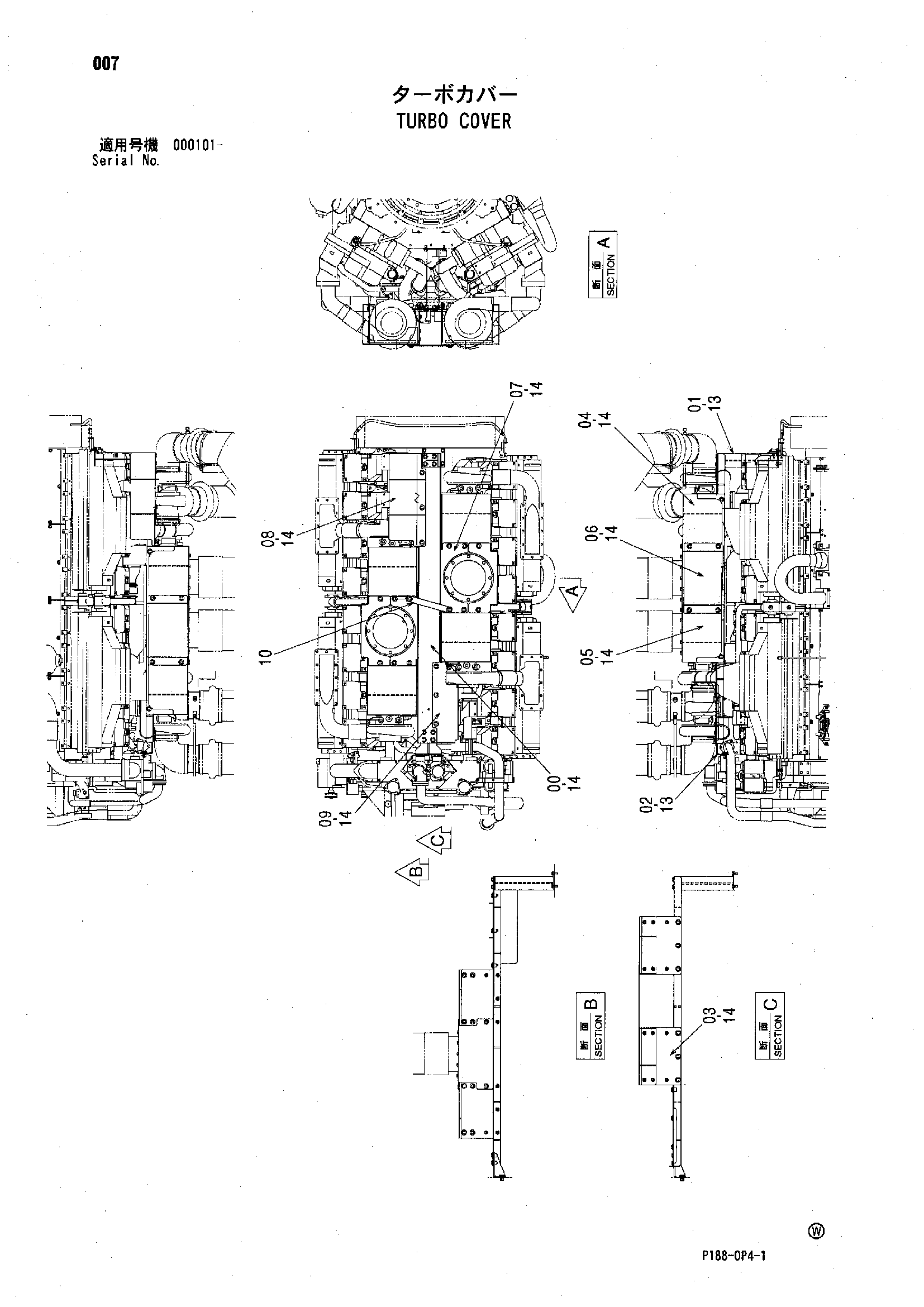

Заводская схема «Турбо крышка» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050388 | Крышка | 1 |
| 01 | 8104423 | Кронштейн | 1 |
| 02 | 8104420 | Кронштейн | 1 |
| 03 | 9765918 | Кронштейн | 4 |
| 04 | 7050390 | Крышка | 2 |
| 05 | 7049464 | Крышка | 2 |
| 06 | 3107181 | Крышка | 2 |
| 07 | 3107089 | Крышка | 2 |
| 08 | 8104867 | Крышка | 1 |
| 09 | 4653428 | Крышка | 1 |
| 10 | 4650972 | Пластина | 1 |
| 13 | J271230 | Болт с шайбой | 7 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J281235 | Болт с шайбой | 66 |
| 13A | J901235 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
