Масляный радиатор крышка (3) — HITACHI EX3600-5

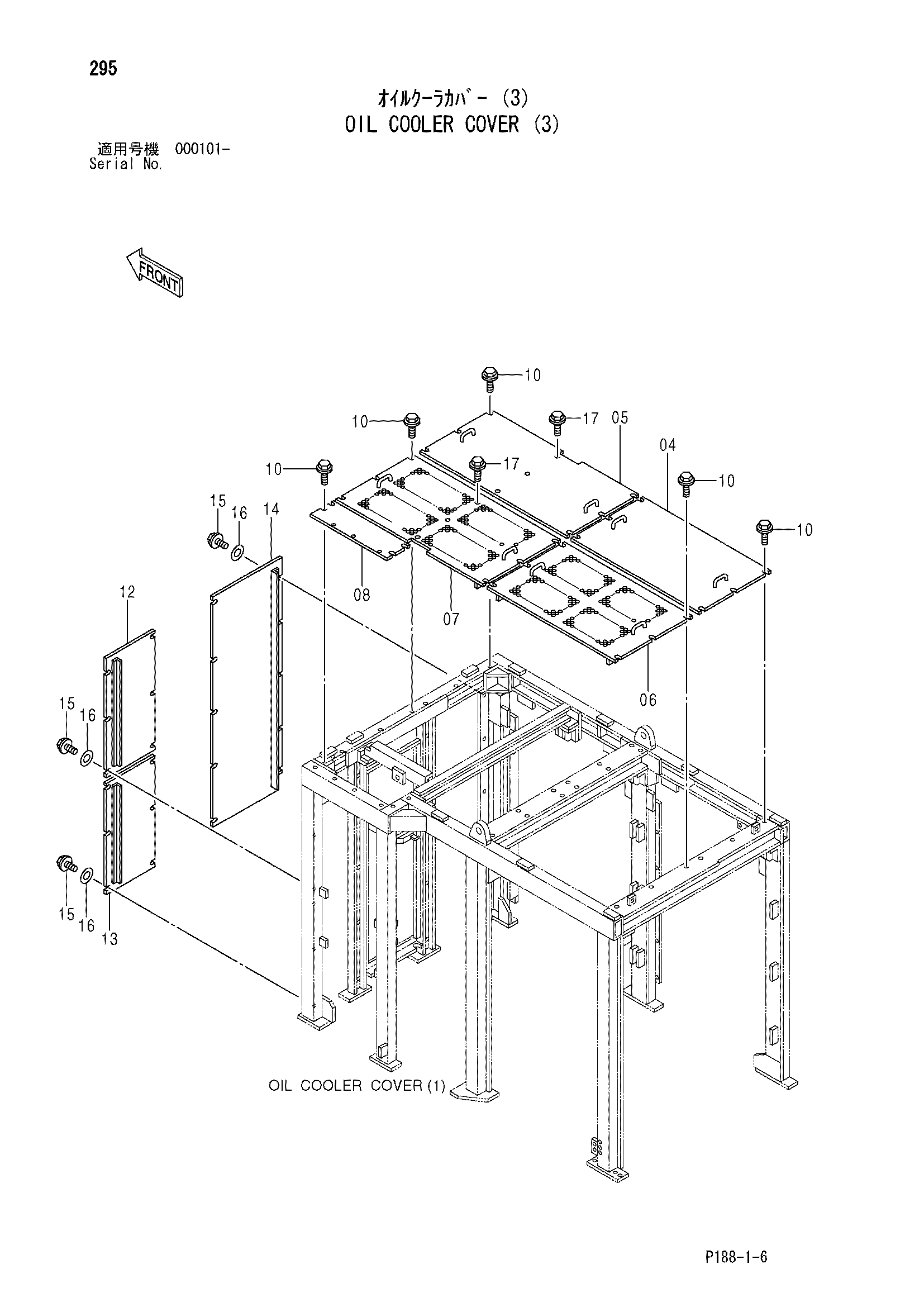

Заводская схема «Масляный радиатор крышка (3)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 7037734 | Крышка | 1 |
| 05 | 7037735 | Крышка | 1 |
| 06 | 7037732 | Крышка | 1 |
| 07 | 7037733 | Крышка | 1 |
| 08 | 3088127 | Крышка | 1 |
| 10 | J031230 | Болт с шайбой | 31 |
| 10 | J281230 замена: J901230 | Болт с шайбой | 31 |
| 12 | 8088828 | Крышка | 1 |
| 13 | 8088830 | Крышка | 1 |
| 14 | 7042842 | Крышка | 1 |
| 15 | J011230 | Болт с шайбой | 22 |
| 15 | J271230 замена: J901230 | Болт с шайбой | 22 |
| 16 | 4249324 | Шайба | 22 |
| 17 | J031230 | Болт с шайбой | 6 |
| 17 | J281230 замена: J901230 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
