Пилотные гидролинии (двигатель): 2 — HITACHI EX3600-5

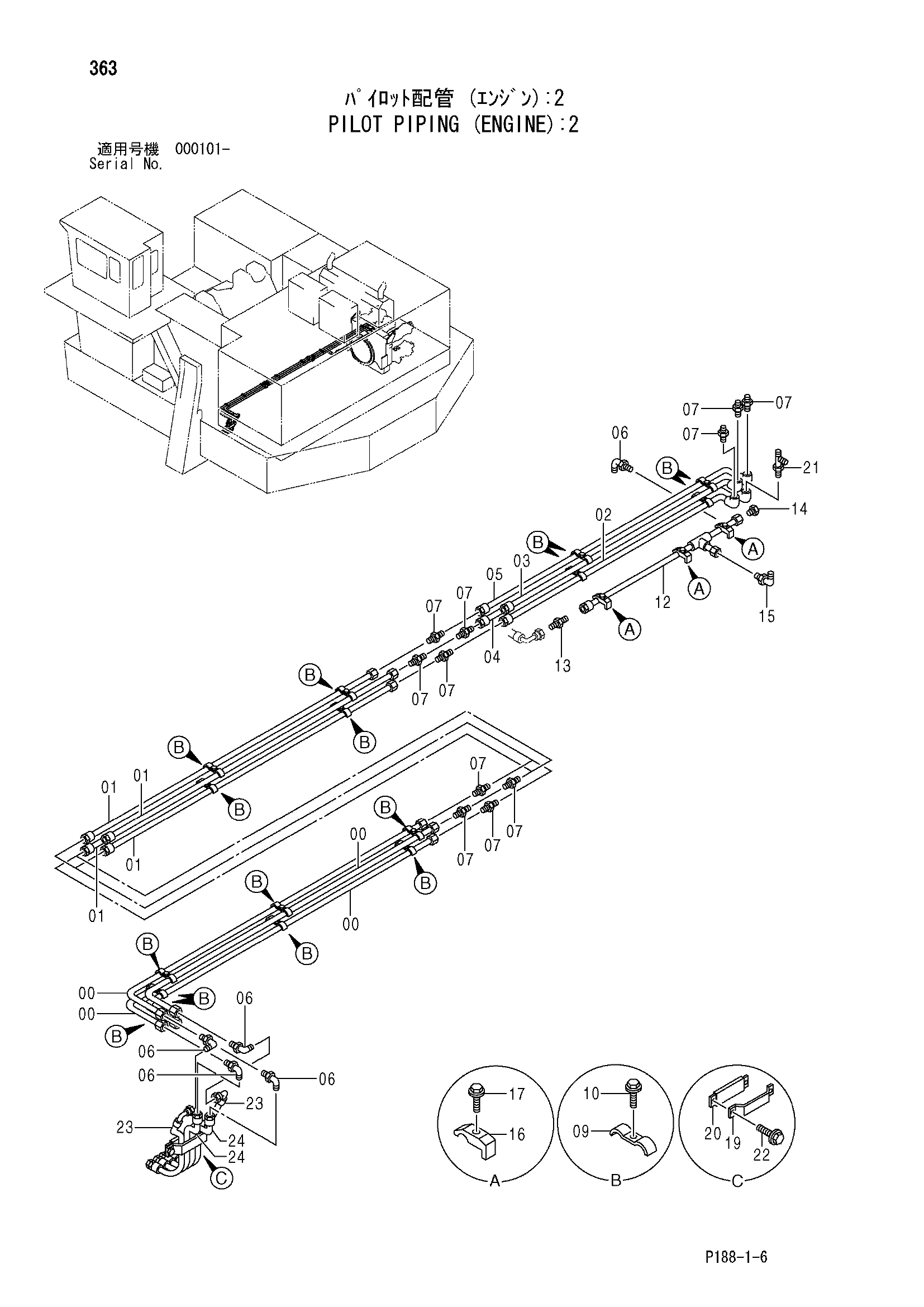

Заводская схема «Пилотные гидролинии (двигатель): 2» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754272 | Трубка | 4 |
| 01 | 9754273 | Трубка | 4 |
| 02 | 9754274 | Трубка | 1 |
| 03 | 9754275 | Трубка | 1 |
| 04 | 9754276 | Трубка | 1 |
| 05 | 9754277 | Трубка | 1 |
| 06 | A852333 | Угловой штуцер | 5 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 11 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4001156 | Хомут трубки | 16 |
| 10 | J011030 | Болт с шайбой | 16 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 16 |
| 12 | 8079242 | Трубка | 1 |
| 13 | A852166 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4174542 | Пробка | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852366 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4053595 | Хомут трубки | 3 |
| 17 | J011060 | Болт с шайбой | 3 |
| 17 | J271060 замена: J901060 | Болт с шайбой | 3 |
| 19 | 9727638 | Хомут шланга | 1 |
| 20 | 9727636 | Пластина | 1 |
| 21 | A852433 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | J021030 | Болт с шайбой | 2 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 23 | 4327461 | Шланг | 2 |
| 24 | 4269837 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
