Смазка трубопроводы (2) — HITACHI EX3600-5

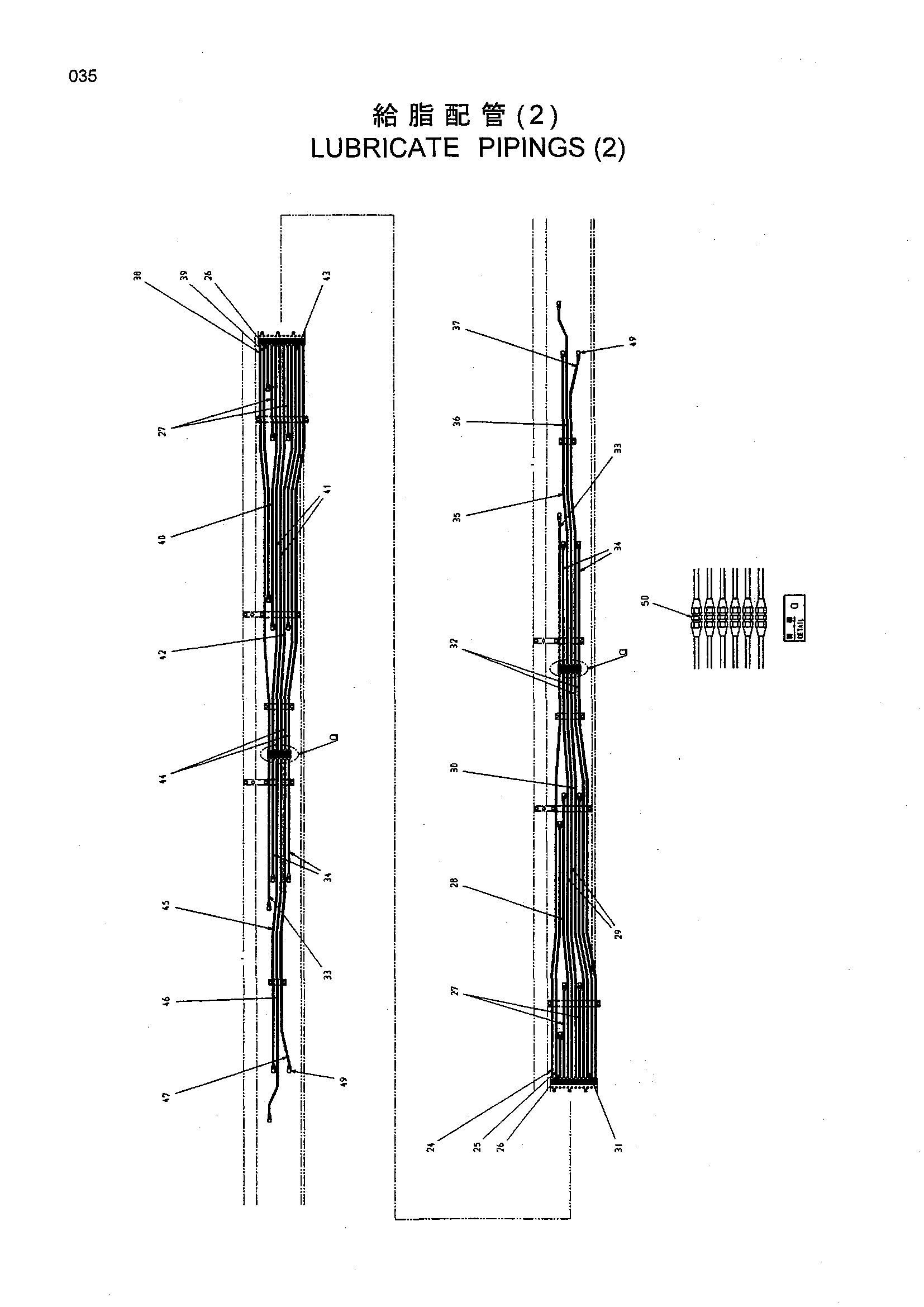

Заводская схема «Смазка трубопроводы (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | 3042893 | Трубка | 1 |
| 25 | 3042894 | Трубка | 1 |
| 26 | 4226964 | Трубка | 2 |
| 27 | 4226965 | Трубка | 4 |
| 28 | 3042895 | Трубка | 1 |
| 29 | 3042896 | Трубка | 2 |
| 30 | 3042897 | Трубка | 1 |
| 31 | 3042898 | Трубка | 1 |
| 32 | 3042899 | Трубка | 2 |
| 33 | 4226966 | Трубка | 2 |
| 34 | 4226967 | Трубка | 4 |
| 35 | 3042900 | Трубка | 1 |
| 36 | 3042901 | Трубка | 1 |
| 37 | 3042902 | Трубка | 1 |
| 38 | 3042903 | Трубка | 1 |
| 39 | 3042904 | Трубка | 1 |
| 40 | 3042905 | Трубка | 1 |
| 41 | 3042906 | Трубка | 2 |
| 42 | 3042907 | Трубка | 1 |
| 43 | 3042908 | Трубка | 1 |
| 44 | 3042909 | Трубка | 2 |
| 45 | 3042910 | Трубка | 1 |
| 46 | 3042911 | Трубка | 1 |
| 47 | 3042912 | Трубка | 1 |
| 49 | 4097666 | Угловой штуцер | 24 |
| 50 | 4099282 | Адаптер | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
