Кондиционер. трубопроводы (двигатель) — HITACHI EX3600-5

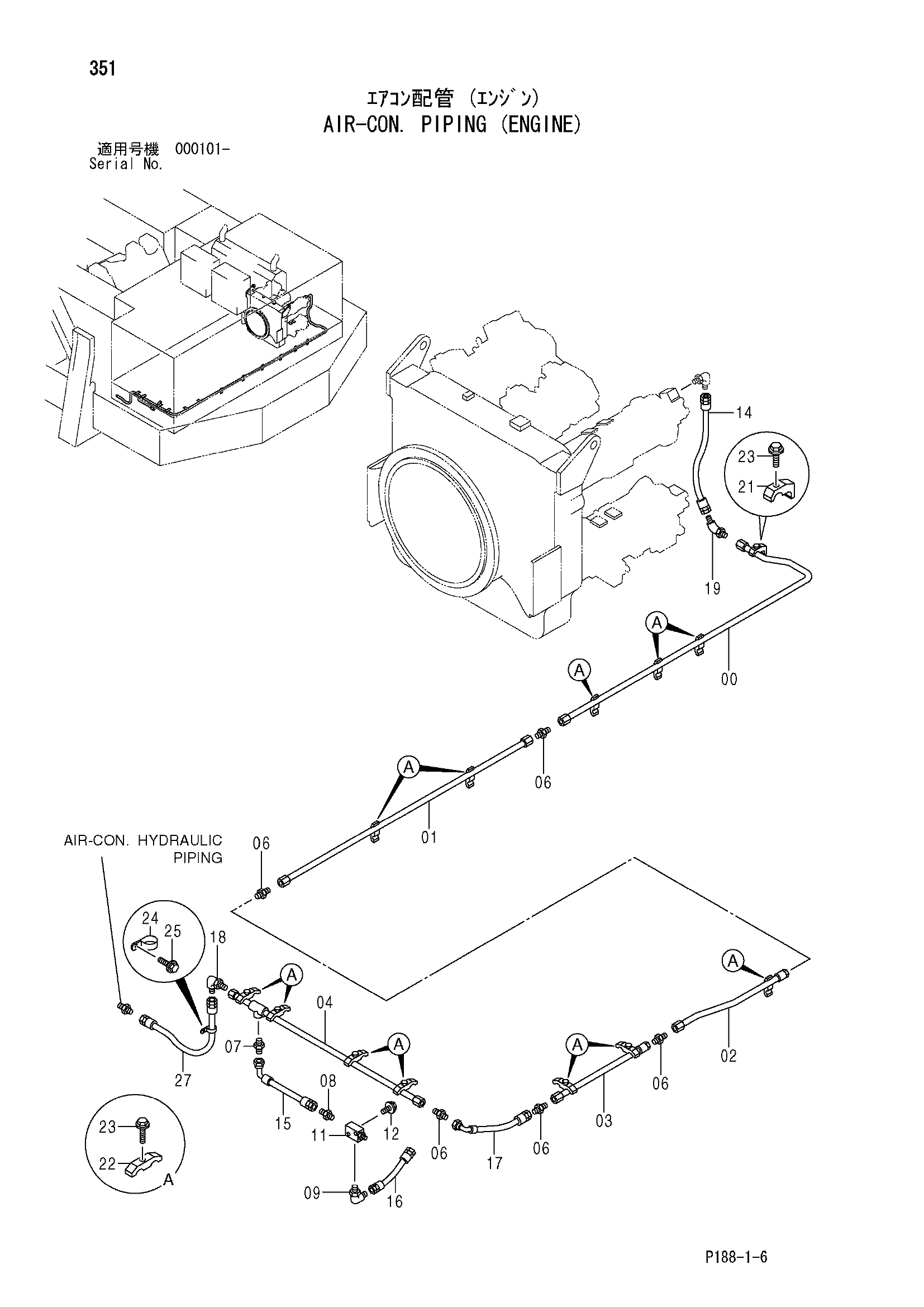

Заводская схема «Кондиционер. трубопроводы (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081009 | Трубка | 1 |
| 01 | 8079213 | Трубка | 1 |
| 02 | 8079214 | Трубка | 1 |
| 03 | 8080990 | Трубка | 1 |
| 04 | 8080992 | Трубка | 1 |
| 06 | A852166 | Адаптер | 5 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4317612 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4348178 | Предохранительный клапан | 1 |
| 12 | J020860 | Болт с шайбой | 2 |
| 12 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 14 | 4389996 | Шланг | 1 |
| 15 | 4433604 | Шланг | 1 |
| 16 | 4433501 | Шланг | 1 |
| 17 | 4440516 | Шланг | 1 |
| 18 | A852366 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852266 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4053595 | Хомут трубки | 1 |
| 22 | 4053596 | Хомут трубки | 12 |
| 23 | J011255 | Болт с шайбой | 13 |
| 23 | J271255 замена: J901255 | Болт с шайбой | 13 |
| 24 | 4192035 | Зажим | 1 |
| 25 | J021025 | Болт с шайбой | 1 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 27 | 4432869 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
