Аккумулятор детали — HITACHI EX3600-5

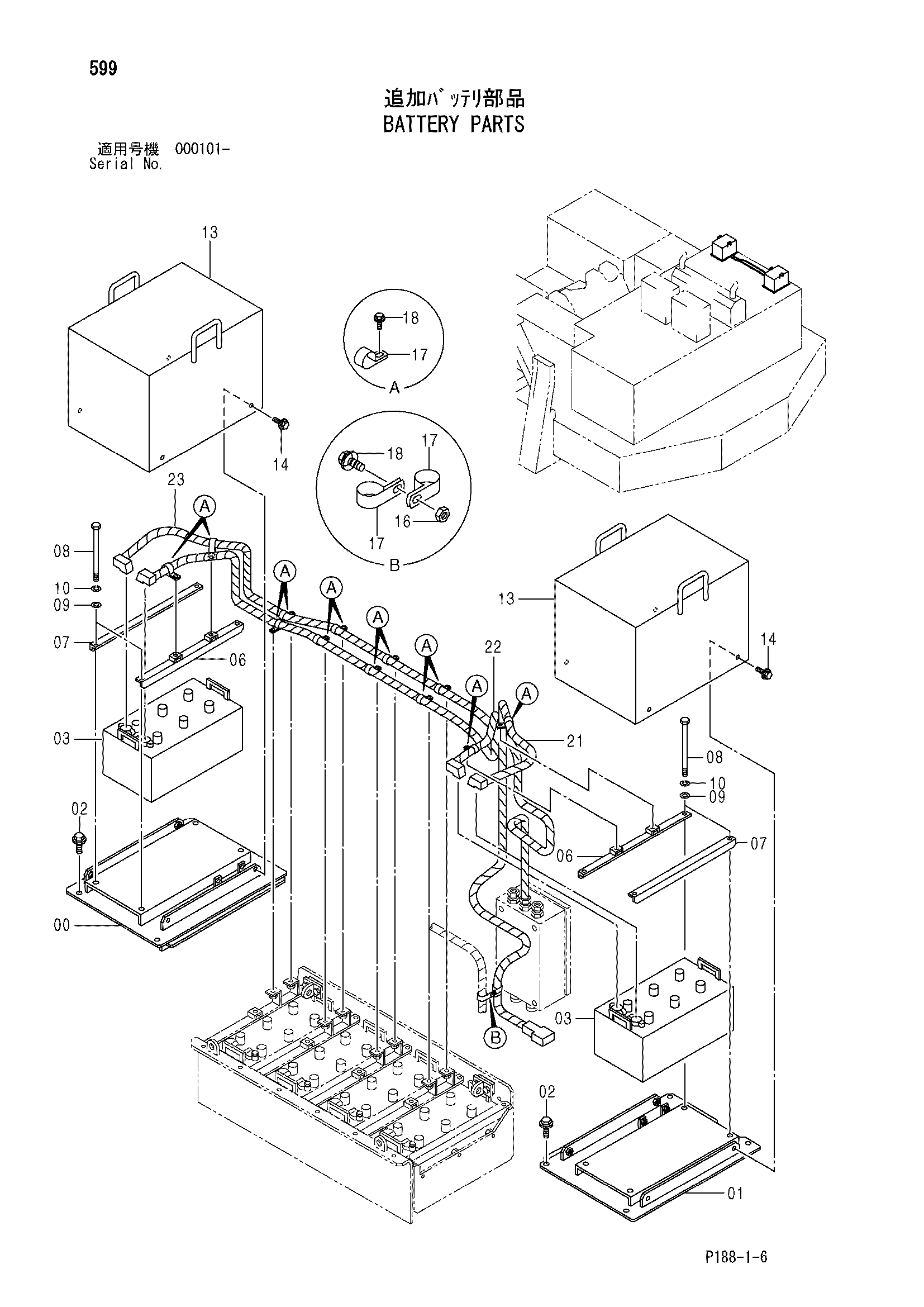

Заводская схема «Аккумулятор детали» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038922 | Крышка | 1 |
| 01 | 7039698 | Крышка | 1 |
| 02 | J031235 | Болт с шайбой | 8 |
| 02 | J281235 замена: J901235 | Болт с шайбой | 8 |
| 03 | 4354442 | Аккумулятор | 2 |
| 06 | 9756692 | Держатель | 2 |
| 07 | 4442680 | Держатель | 2 |
| 08 | 4314067 | Болт | 8 |
| 09 | A590110 | Плоская шайба | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 13 | 8082705 | Крышка | 2 |
| 14 | J031225 | Болт с шайбой | 8 |
| 14 | J281225 замена: J901225 | Болт с шайбой | 8 |
| 16 | J950010 | Гайка | 1 |
| 17 | 4192035 | Зажим | 20 |
| 18 | J021025 | Болт с шайбой | 15 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 15 |
| 21 | 4457830 | Жгут проводов | 1 |
| 22 | 4457828 | Жгут проводов | 1 |
| 23 | 4457824 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
