Кабина платформа <ремоделинг детали> — HITACHI EX3600-5

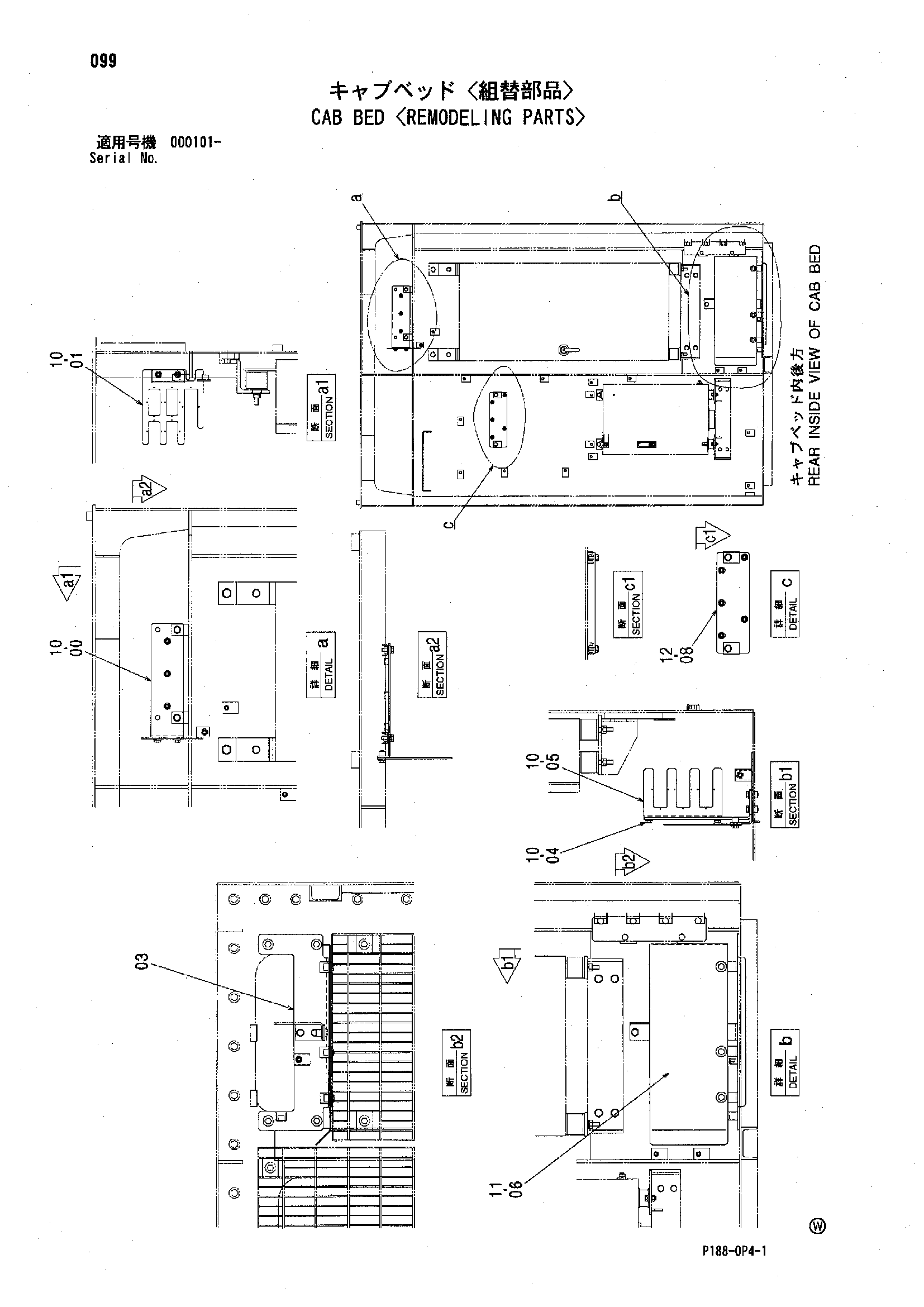

Заводская схема «Кабина платформа <ремоделинг детали>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103647 | Кронштейн | 1 |
| 01 | 8103643 | Кронштейн | 1 |
| 03 | 8103634 | Кронштейн | 1 |
| 04 | 4648481 | Кронштейн | 1 |
| 05 | 8103636 | Кронштейн | 1 |
| 06 | 4648483 | Крышка | 1 |
| 08 | 9765847 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J281025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
