Кондиционер (1) — HITACHI EX3600-5

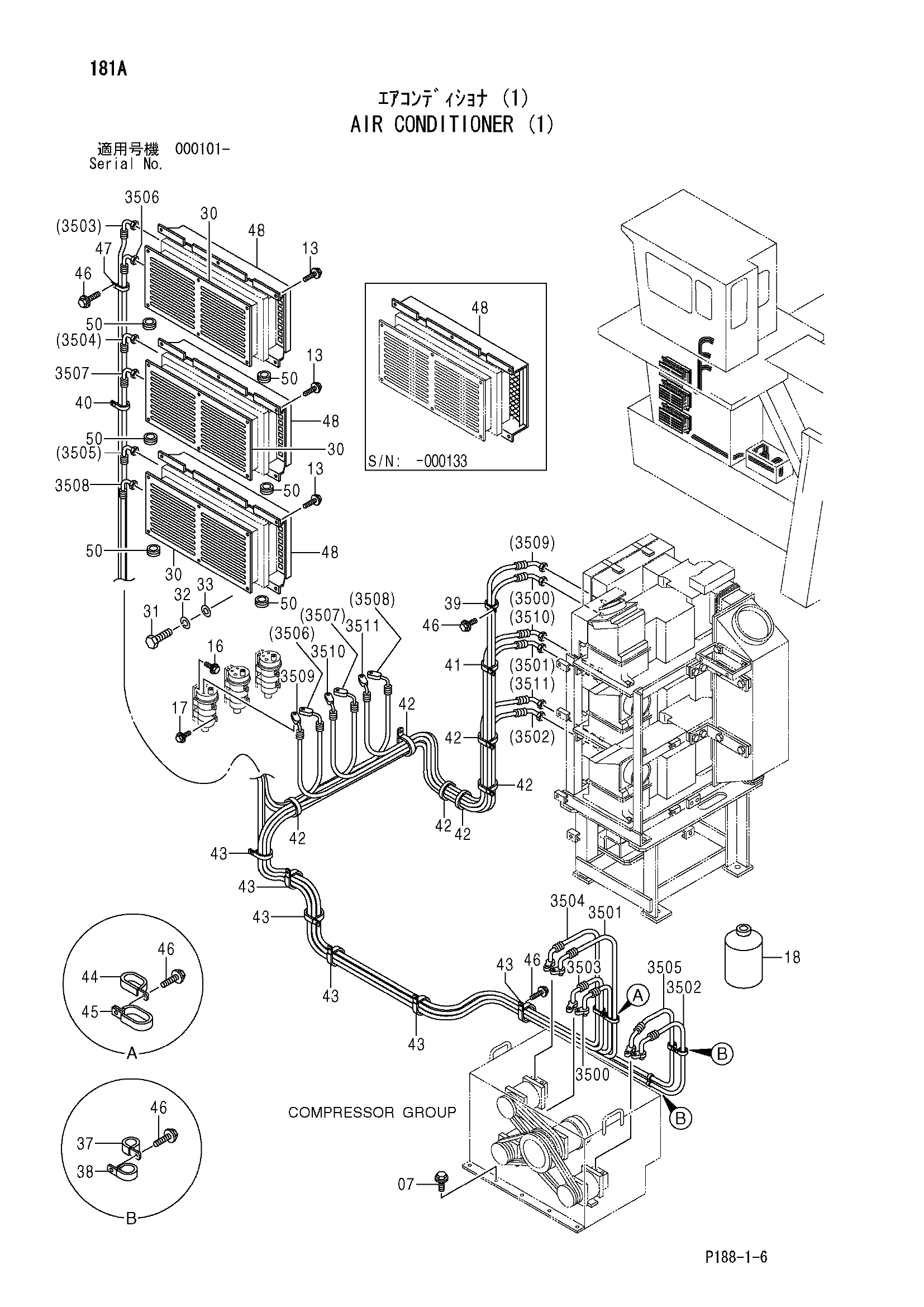

Заводская схема «Кондиционер (1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | J021030 | Болт с шайбой | 10 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 13 | J011025 | Болт с шайбой | 42 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 42 |
| 16 | J010816 | Болт с шайбой | 6 |
| 16 | J260816 замена: J900816 | Болт с шайбой | 6 |
| 17 | J020620 | Болт с шайбой | 6 |
| 17 | J260620 замена: J900620 | Болт с шайбой | 6 |
| 18 | 4347644 | GAS | 15 |
| 30 | 4304793 | Пластина | 3 |
| 31 | J901020 | Болт | 18 |
| 32 | A590910 | Пружинная шайба | 18 |
| 33 | A590110 | Плоская шайба | 18 |
| 3500 | 4468890 | Шланг радиатора | 1 |
| 3500 | 4606889 | Шланг радиатора | 1 |
| 3500A | 4639566 | Уплотнительное кольцо | 1 |
| 3501 | 4468891 | Шланг радиатора | 1 |
| 3501 | 4606890 | Шланг радиатора | 1 |
| 3501A | 4639566 | Уплотнительное кольцо | 1 |
| 3502 | 4400509 | Шланг радиатора | 1 |
| 3502 | 4606891 | Шланг радиатора | 1 |
| 3502A | 4639566 | Уплотнительное кольцо | 1 |
| 3503 | 4468893 | Шланг радиатора | 1 |
| 3503 | 4606892 | Шланг радиатора | 1 |
| 3503A | 4639565 | Уплотнительное кольцо | 1 |
| 3504 | 4468894 | Шланг радиатора | 1 |
| 3504 | 4606893 | Шланг радиатора | 1 |
| 3504A | 4639565 | Уплотнительное кольцо | 1 |
| 3505 | 4468895 | Шланг радиатора | 1 |
| 3505 | 4606894 | Шланг радиатора | 1 |
| 3505A | 4639565 | Уплотнительное кольцо | 1 |
| 3506 | 4455523 | Шланг радиатора | 1 |
| 3506 | 4606800 | Шланг радиатора | 1 |
| 3506A | 4639562 | Уплотнительное кольцо | 1 |
| 3507 | 4455524 | Шланг радиатора | 1 |
| 3507 | 4606801 | Шланг радиатора | 1 |
| 3507A | 4639562 | Уплотнительное кольцо | 1 |
| 3508 | 4455525 | Шланг радиатора | 1 |
| 3508 | 4606802 | Шланг радиатора | 1 |
| 3508A | 4639562 | Уплотнительное кольцо | 1 |
| 3509 | 4468896 | Шланг радиатора | 1 |
| 3509 | 4606898 | Шланг радиатора | 1 |
| 3509A | 4639562 | Уплотнительное кольцо | 1 |
| 3510 | 4468897 | Шланг радиатора | 1 |
| 3510 | 4606899 | Шланг радиатора | 1 |
| 3510A | 4639562 | Уплотнительное кольцо | 1 |
| 3511 | 4468898 | Шланг радиатора | 1 |
| 3511 | 4606900 | Шланг радиатора | 1 |
| 3511A | 4639562 | Уплотнительное кольцо | 1 |
| 37 | 4190274 | Зажим | 2 |
| 38 | 4190263 | Зажим | 2 |
| 39 | 4190264 | Зажим | 1 |
| 40 | 4190291 | Зажим | 1 |
| 41 | 4190265 | Зажим | 1 |
| 42 | 4193816 | Зажим | 6 |
| 43 | 4204135 | Зажим | 6 |
| 44 | 4190266 | Зажим | 1 |
| 45 | 4192034 | Зажим | 1 |
| 46 | J011025 | Болт с шайбой | 19 |
| 46 | J271025 замена: J901025 | Болт с шайбой | 19 |
| 47 | 4192035 | Зажим | 1 |
| 48 | 7038175 замена: 2051593 | Крышка | 3 |
| 48 | 2051593 | Крышка | 3 |
| 50 | 4088401 | Резиновая втулка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
