Шланг в сборе <экскаватор> — HITACHI EX3600-5

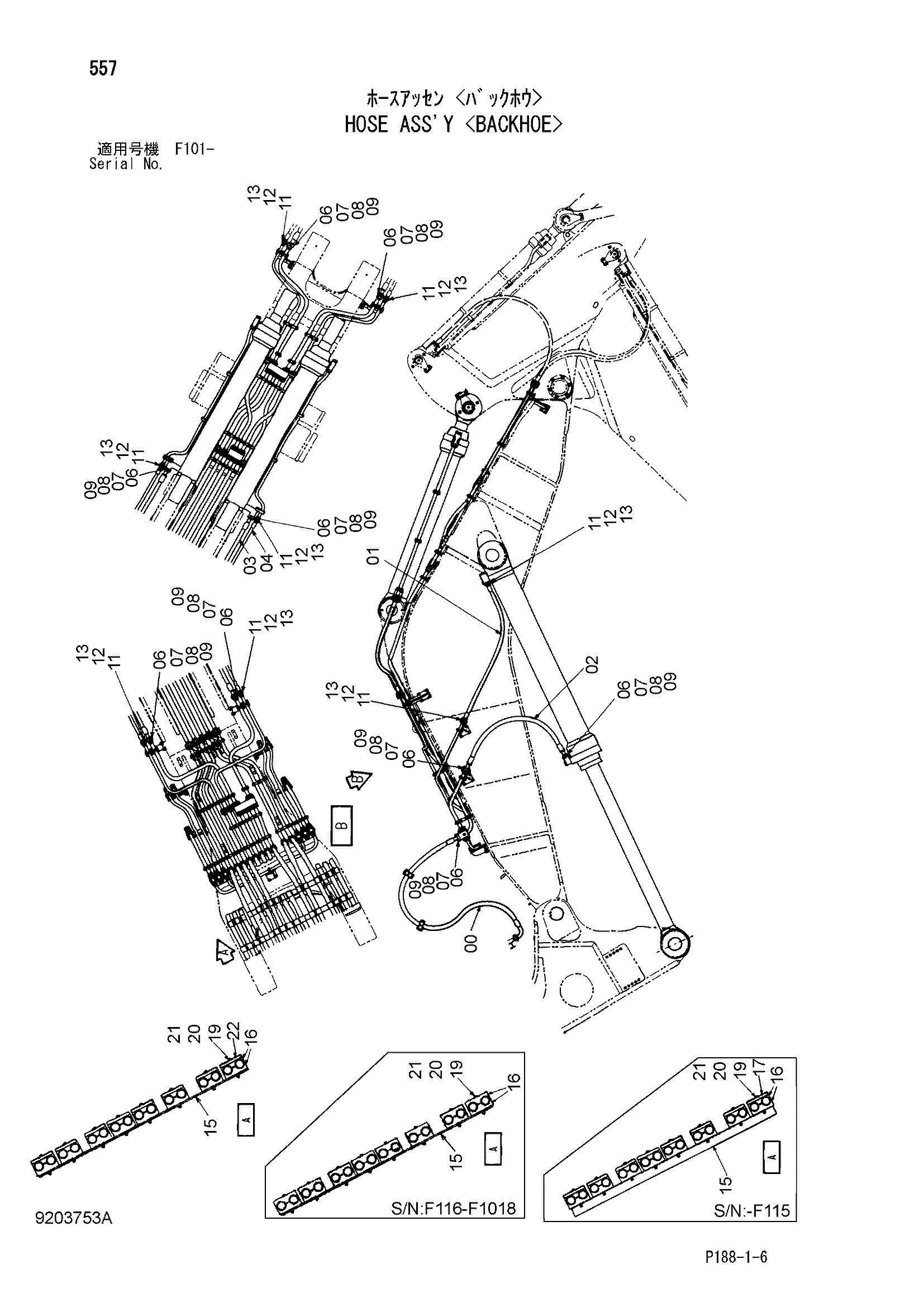

Заводская схема «Шланг в сборе <экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4325460 | Шланг | 16 |
| 01 | 4347829 | Шланг | 4 |
| 02 | 4347835 | Шланг | 2 |
| 03 | 4325452 | Шланг | 2 |
| 04 | 4347836 | Шланг | 2 |
| 06 | 4510170 | Уплотнительное кольцо | 26 |
| 07 | 4169565 | Разъёмный фланец | 52 |
| 08 | J932070 | Болт | 104 |
| 09 | A590920 | Пружинная шайба | 104 |
| 11 | 4510169 | Уплотнительное кольцо | 14 |
| 12 | 4075854 | Разъёмный фланец | 28 |
| 13 | M341650 | Болт с внутренним шестигранником | 56 |
| 15 | 3089267 замена: 3098371 | Пластина | 1 |
| 15 | 3098371 | Пластина | 2 |
| 16 | 4383223 замена: 4473130 | Хомут | 16 |
| 16 | 4473130 | Хомут | 32 |
| 17 | 4410171 | Хомут | 8 |
| 19 | J901213 | Болт | 16 |
| 19 | J901213 | Болт | 32 |
| 19 | J901214 | Болт | 32 |
| 20 | A590112 | Плоская шайба | 16 |
| 20 | A590112 | Плоская шайба | 32 |
| 21 | J950012 | Гайка | 32 |
| 21 | J950012 | Гайка | 64 |
| 22 | 4410171 | Хомут | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
