Гидролинии рабочего оборудования (стрела)<погрузчик> — HITACHI EX3600-5

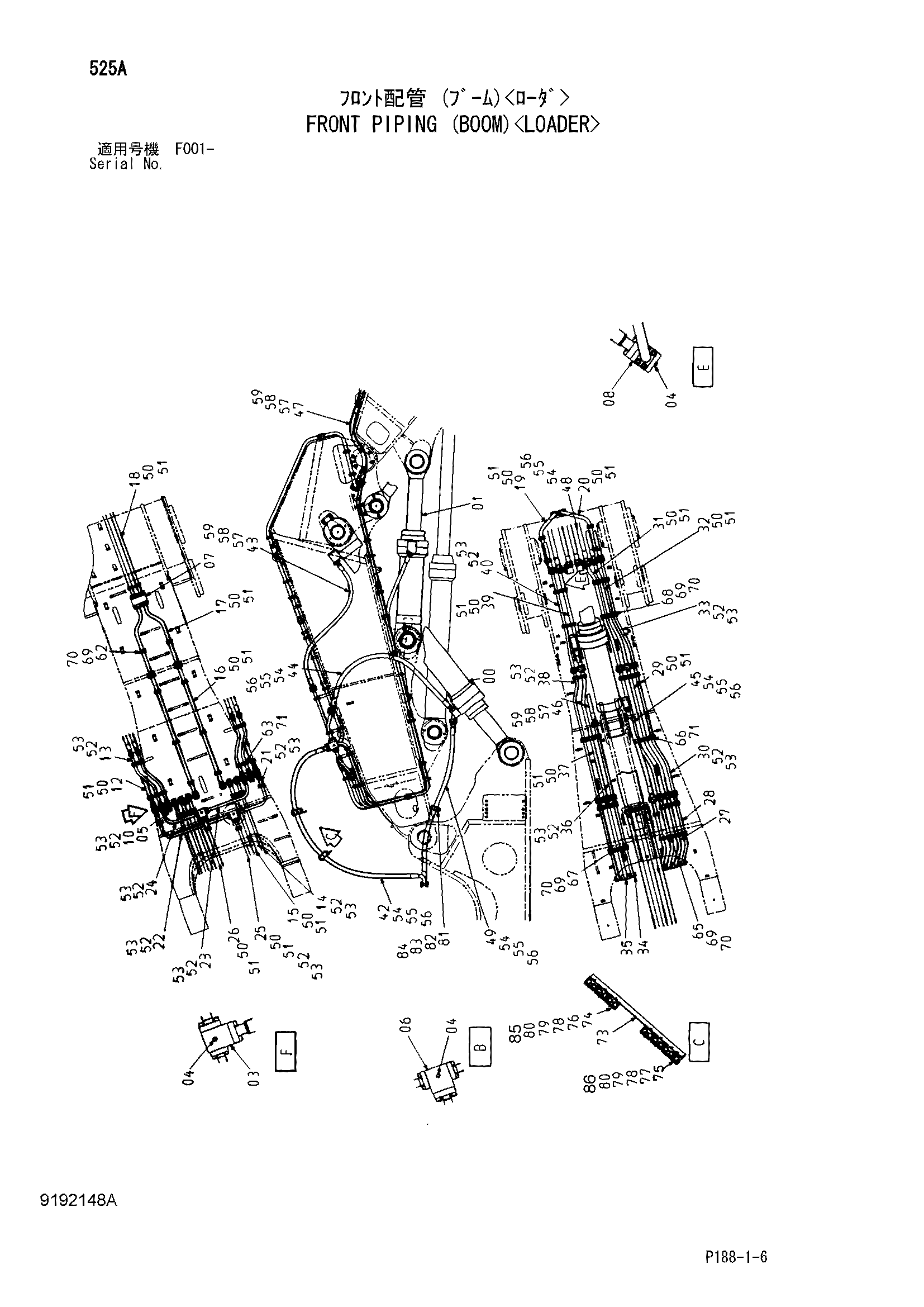

Заводская схема «Гидролинии рабочего оборудования (стрела)<погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4433371	Гидроцилиндр стрелы	2
01	4433373	Гидроцилиндр. уровень	1
03	3033044	Блок	2
04	4093624	Пробка	6
04A	957366	Уплотнительное кольцо	1
05	4192967	Коллектор	2
06	3033046	Блок	2
07	4226930	Коллектор	1
08	3086045	Блок	2
10	4091297	Крышка	2
12	8064963	Трубка	2
13	8080714	Трубка	4
14	8080722	Трубка	2
15	8080721	Трубка	3
16	8064953	Трубка	2
17	8080737	Трубка	2
18	8080738	Трубка	2
19	8080739	Трубка	1
20	8080740	Трубка	1
21	8080718	Трубка	1
22	8080717	Трубка	1
23	8080716	Трубка	1
24	8080715	Трубка	1
25	8080720	Трубка	1
26	8080719	Трубка	1
27	8080725	Трубка	3
28	8080726	Трубка	1
29	8080727	Трубка	2
30	8080728	Трубка	1
31	8080732	Трубка	1
32	8080733	Трубка	1
33	8080734	Трубка	1
34	8080724	Трубка	2
35	8080723	Трубка	1
36	8080731	Трубка	1
37	8080730	Трубка	1
38	8080729	Трубка	1
39	8080736	Трубка	1
40	8080735	Трубка	1
42	4325460	Шланг	13
43	4349968	Шланг	4
44	4364998	Шланг	2
45	4325452	Шланг	1
46	4347836	Шланг	1
47	4296572	Шланг	2
48	4367367	Шланг	5
49	4410743	Шланг	3
50	4510170	Уплотнительное кольцо	24
51	M342065	Болт с внутренним шестигранником	96
52	4510169	Уплотнительное кольцо	22
53	M341650	Болт с внутренним шестигранником	88
54	4510170	Уплотнительное кольцо	48
55	4169565	Разъёмный фланец	96
56	M342065	Болт с внутренним шестигранником	192
57	4510169	Уплотнительное кольцо	14
58	4075854	Разъёмный фланец	28
59	M341650	Болт с внутренним шестигранником	56
62	4357265	Хомут трубки	38
63	4357284	Хомут трубки	8
65	4362366	Хомут трубки	10
66	4342723	Хомут трубки	22
67	4362447	Хомут трубки	14
68	4438596	Хомут трубки	4
69	A590914	Пружинная шайба	82
70	J901402	Болт	82
71	J011295	Болт с шайбой	34
71	J271295 замена: J901295	Болт с шайбой	34
73	3089773 замена: 3098372	Пластина	1
73	3098372	Пластина	2
74	4383223 замена: 4473130	Хомут	12
74	4473130	Хомут	24
75	4383224 замена: 4485333	Хомут	2
75	4485333	Хомут	4
76	4410171	Хомут	6
77	4410170	Хомут	1
78	J901213	Болт	14
78	J901213	Болт	28
78	J901214	Болт	28
79	A590112	Плоская шайба	28
80	J950012	Гайка	28
80	J950012	Гайка	56
81	4379743	Пластина	2
82	4379693 замена: 4602776	Хомут	2
82	4602776	Хомут	2
83	J901212	Болт	2
83	J901214	Болт	2
84	J950012	Гайка	4
85	4410171	Хомут	12
86	4410170	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
