Крышка двигателя (1-1) — HITACHI EX3600-5

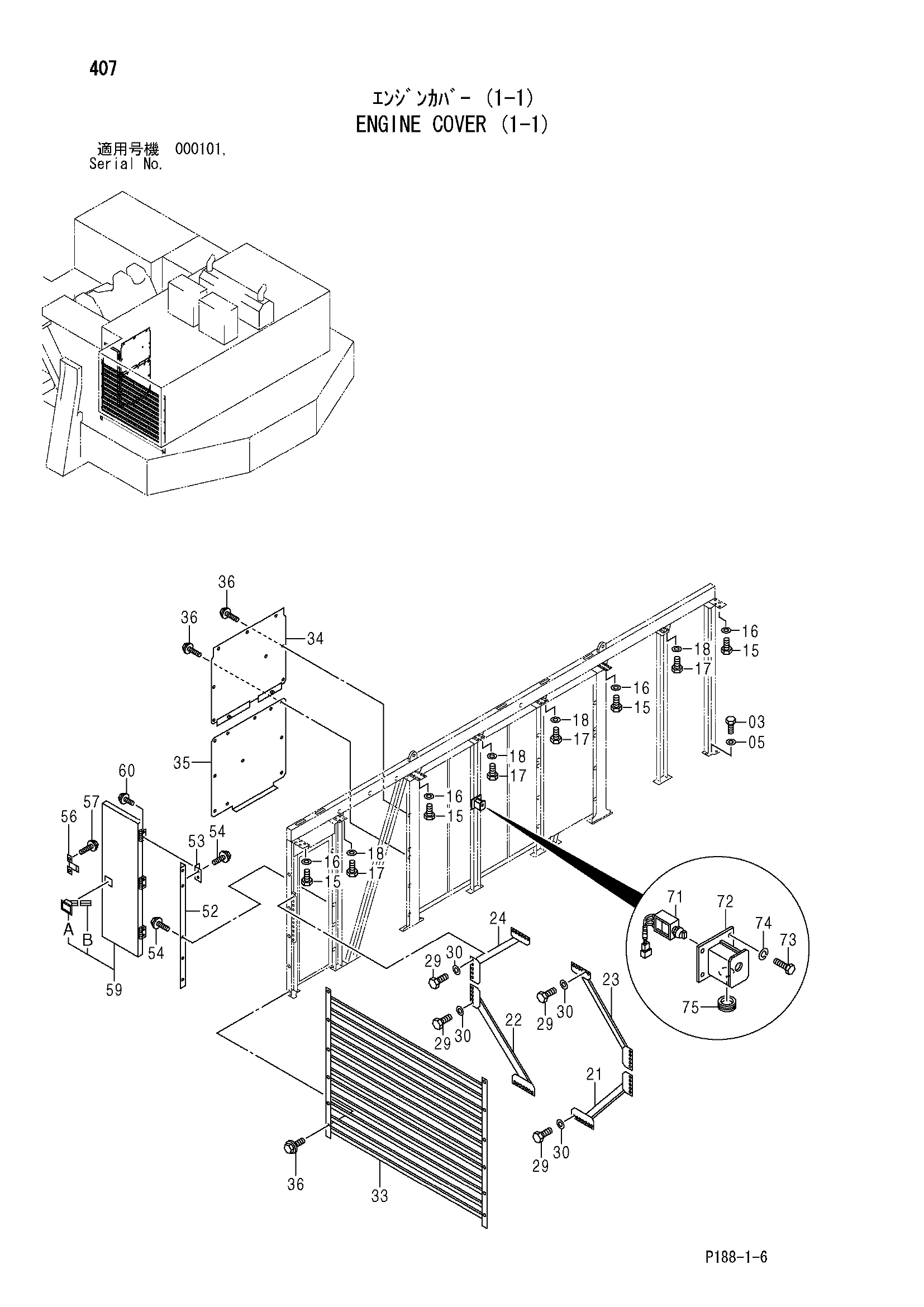

Заводская схема «Крышка двигателя (1-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901640 | Болт | 30 |
| 05 | J222016 | Шайба | 30 |
| 15 | J901640 | Болт | 24 |
| 16 | J222016 | Шайба | 24 |
| 17 | J901240 | Болт | 16 |
| 18 | J222012 | Шайба | 16 |
| 21 | 8079226 | Стойка | 1 |
| 22 | 8079227 | Стойка | 1 |
| 23 | 8079228 | Стойка | 1 |
| 24 | 8079229 | Стойка | 1 |
| 29 | J921640 | Болт | 48 |
| 30 | 4087197 | Шайба | 48 |
| 33 | 8079236 | Решётка | 1 |
| 34 | 8079240 | Крышка | 1 |
| 35 | 3088593 | Крышка | 1 |
| 36 | J031030 | Болт с шайбой | 21 |
| 36 | J281030 замена: J901030 | Болт с шайбой | 21 |
| 52 | 8079318 | Кронштейн | 1 |
| 53 | 9754342 | Кронштейн | 3 |
| 54 | J031230 | Болт с шайбой | 11 |
| 54 | J281230 замена: J901230 | Болт с шайбой | 11 |
| 56 | 9750231 | Ограничитель | 1 |
| 57 | J020816 | Болт с шайбой | 2 |
| 57 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 59 | 4433253 | Дверь | 1 |
| 59A | 4616982 | Блокировка (правый) | 1 |
| 59B | 4364651 | Резиновая прокладка | 1 |
| 60 | J020825 | Болт с шайбой | 6 |
| 60 | J260825 замена: J900825 | Болт с шайбой | 6 |
| 71 | 4283832 | Выключатель | 2 |
| 72 | 7025746 | Короб выключатель | 2 |
| 73 | J900612 | Болт | 8 |
| 74 | A590906 | Пружинная шайба | 8 |
| 75 | 4184582 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
