Гидроцилиндр. разгрузка (правый)<погрузчик> — HITACHI EX3600-5

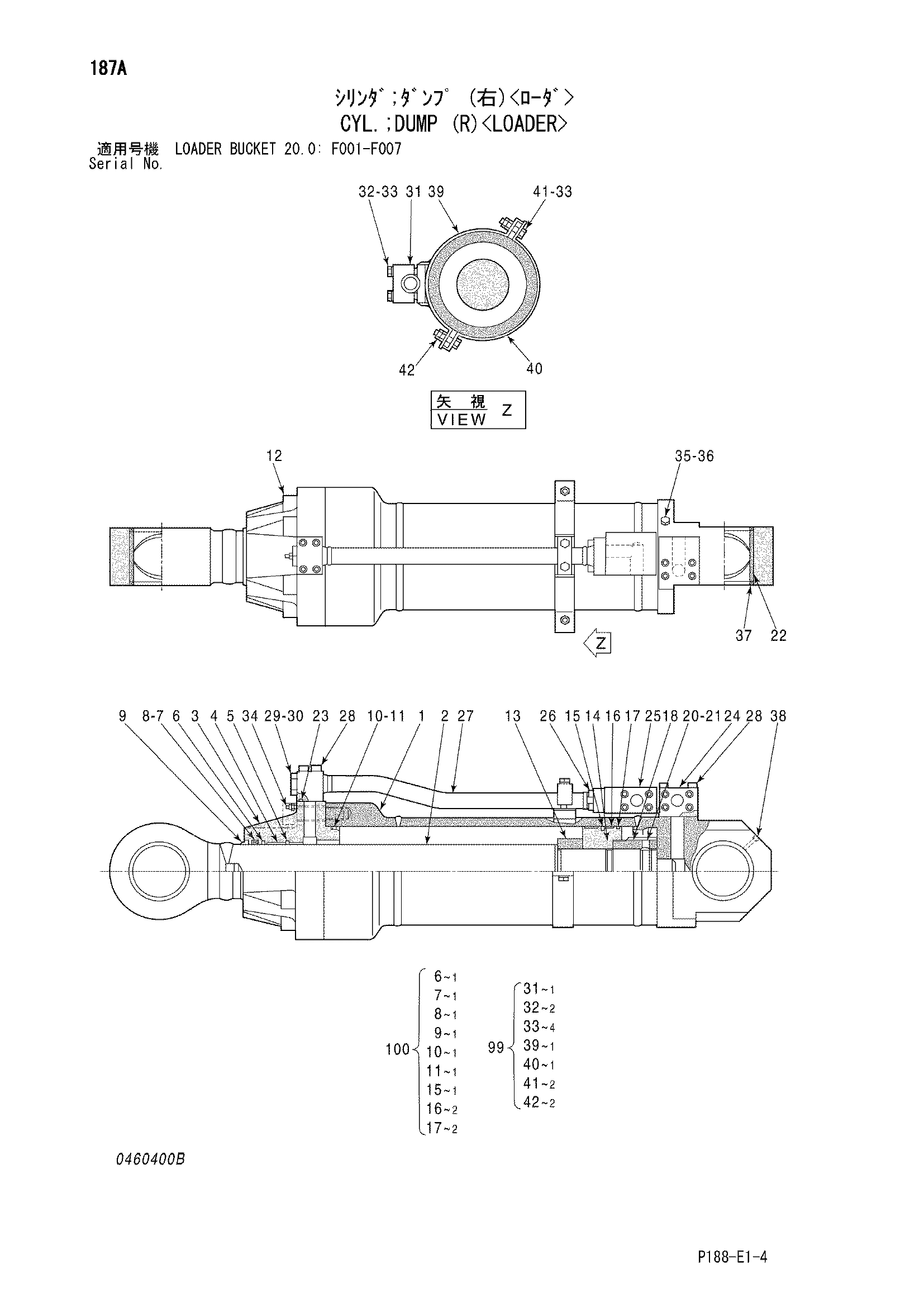

Заводская схема «Гидроцилиндр. разгрузка (правый)<погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4306630 замена: 4418040 | Гидроцилиндр. разгрузка (правый) | 1 | |
| 4418040 | Гидроцилиндр. разгрузка (правый) | 1 | |
| 1 | 0443001 | Труба гидроцилиндра | 1 |
| 2 | 0443002 замена: 0853101 | Шток поршня | 1 |
| 3 | 0317403 замена: 0853102 | Головка гидроцилиндра | 1 |
| 4 | 0317404 | Втулка | 1 |
| 5 | 0161203 | Стопорное кольцо | 1 |
| 6 | 0353005 | Уплотнительное кольцо | 1 |
| 7 | 0206104 замена: 0191405 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0257006 замена: 0853104 | Грязесъёмное кольцо | 1 |
| 10 | 0317406 | Уплотнительное кольцо | 1 |
| 11 | 0242708 | Опорное кольцо | 1 |
| 12 | 0336609 | Болт с внутренним шестигранником | 8 |
| 13 | 4306281 | Амортизирующий подшипник | 1 |
| 14 | 0317408 | Поршень | 1 |
| 15 | 0242712 | Уплотнительное кольцо | 1 |
| 16 | 0317409 | Кольцо | 2 |
| 17 | 0242714 | Кольцо | 2 |
| 18 | 0443003 | Гайка | 1 |
| 20 | 0443004 замена: 0379814 | Винт палец | 1 |
| 21 | 0443005 замена: 0379815 | Стальной шарик | 1 |
| 22 | 0187312 замена: 0109214 | Втулка | 2 |
| 23 | 955612 | Уплотнительное кольцо | 3 |
| 24 | 0317410 | Соединение | 1 |
| 25 | 0317411 | Соединение | 1 |
| 26 | 0158883 | Болт с внутренним шестигранником | 4 |
| 27 | 0317412 | Трубка | 1 |
| 28 | 0191428 | Болт с внутренним шестигранником | 8 |
| 29 | 0144909 | Пробка | 1 |
| 30 | 4123516 | Уплотнительное кольцо | 1 |
| 31 | 0242520 | Держатель | 1 |
| 32 | 0443006 | Болт | 2 |
| 33 | 0163408 | Пружинная шайба | 4 |
| 34 | 0237418 | Бреедер воздушный | 1 |
| 35 | 0242508 | Пробка | 1 |
| 36 | 0317413 | Уплотнительное кольцо | 1 |
| 37 | 4205000 | Пылезащитное уплотнение | 4 |
| 38 | 94-2011 | Пулг | 1 |
| 39 | 0443007 | Лента | 1 |
| 40 | 0443008 | Лента | 1 |
| 41 | 0443009 | Болт | 2 |
| 42 | 0443010 | Гайка | 2 |
| 99 | 4300921 | Лента в сборе | 1 |
| 100 | 4210676 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
