Клапан — HITACHI EX3600-5

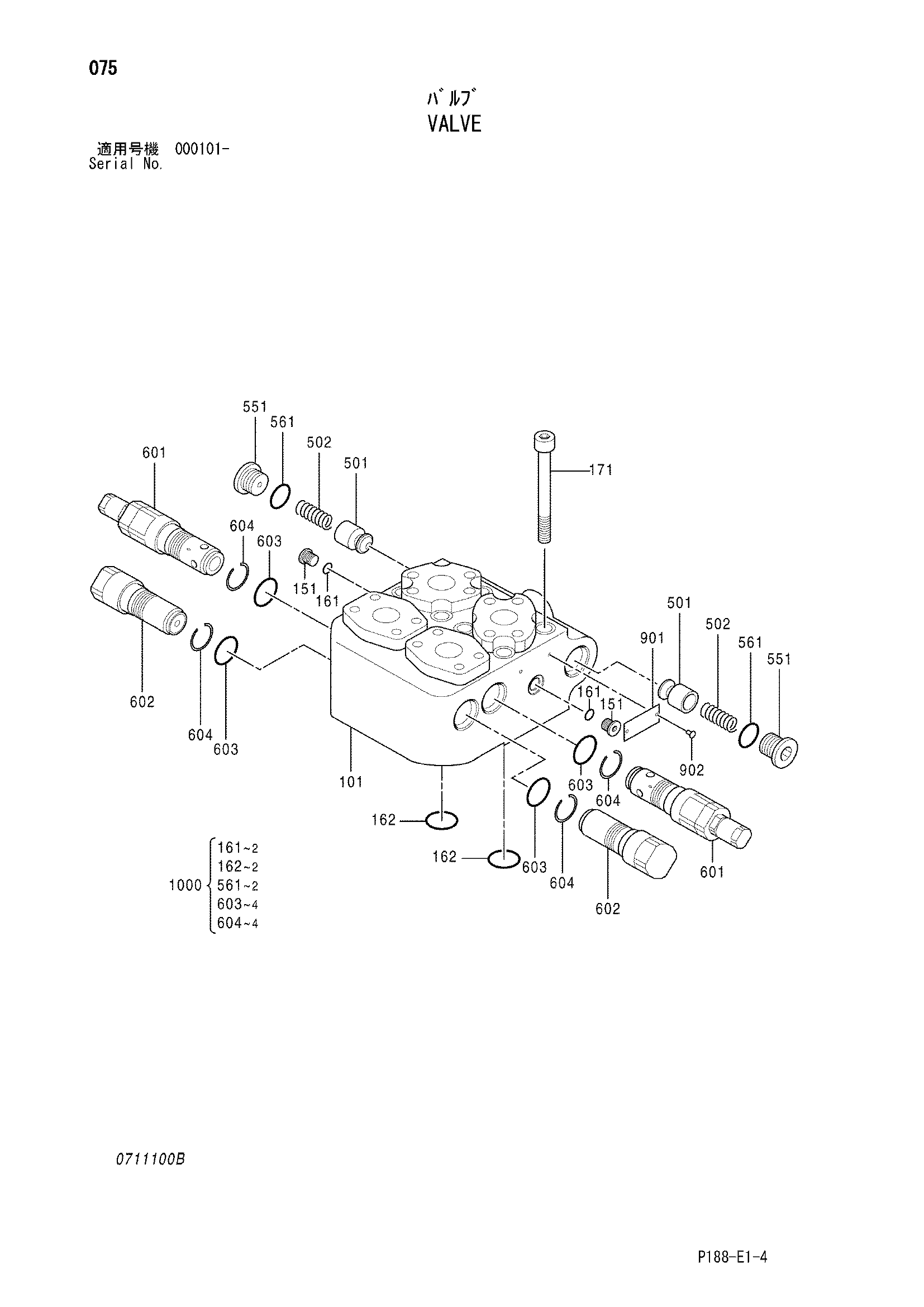

Заводская схема «Клапан» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4394901 | Клапан | 1 | |
| 101 | 0711101 | Корпус | 1 |
| 151 | 0629404 | Пробка | 2 |
| 161 | 957366 | Уплотнительное кольцо | 2 |
| 162 | A811045 | Уплотнительное кольцо | 2 |
| 171 | 0694713 | Болт с внутренним шестигранником | 8 |
| 501 | 0236006 | Тарельчатый клапан | 2 |
| 502 | 0236009 | Пружина | 2 |
| 551 | 0392502 | Пробка | 2 |
| 561 | 4506428 | Уплотнительное кольцо | 2 |
| 601 | 0711102 | Предохранительный клапан | 2 |
| 602 | 0707103 | Пробка | 2 |
| 603 | A811030 | Уплотнительное кольцо | 4 |
| 604 | 0249148 | Опорное кольцо | 4 |
| 901 | 0625508 | Информационная табличка | 1 |
| 902 | 0625509 | Палец | 2 |
| 1000 | 4621225 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
