Топливный бак — HITACHI EX3600-5

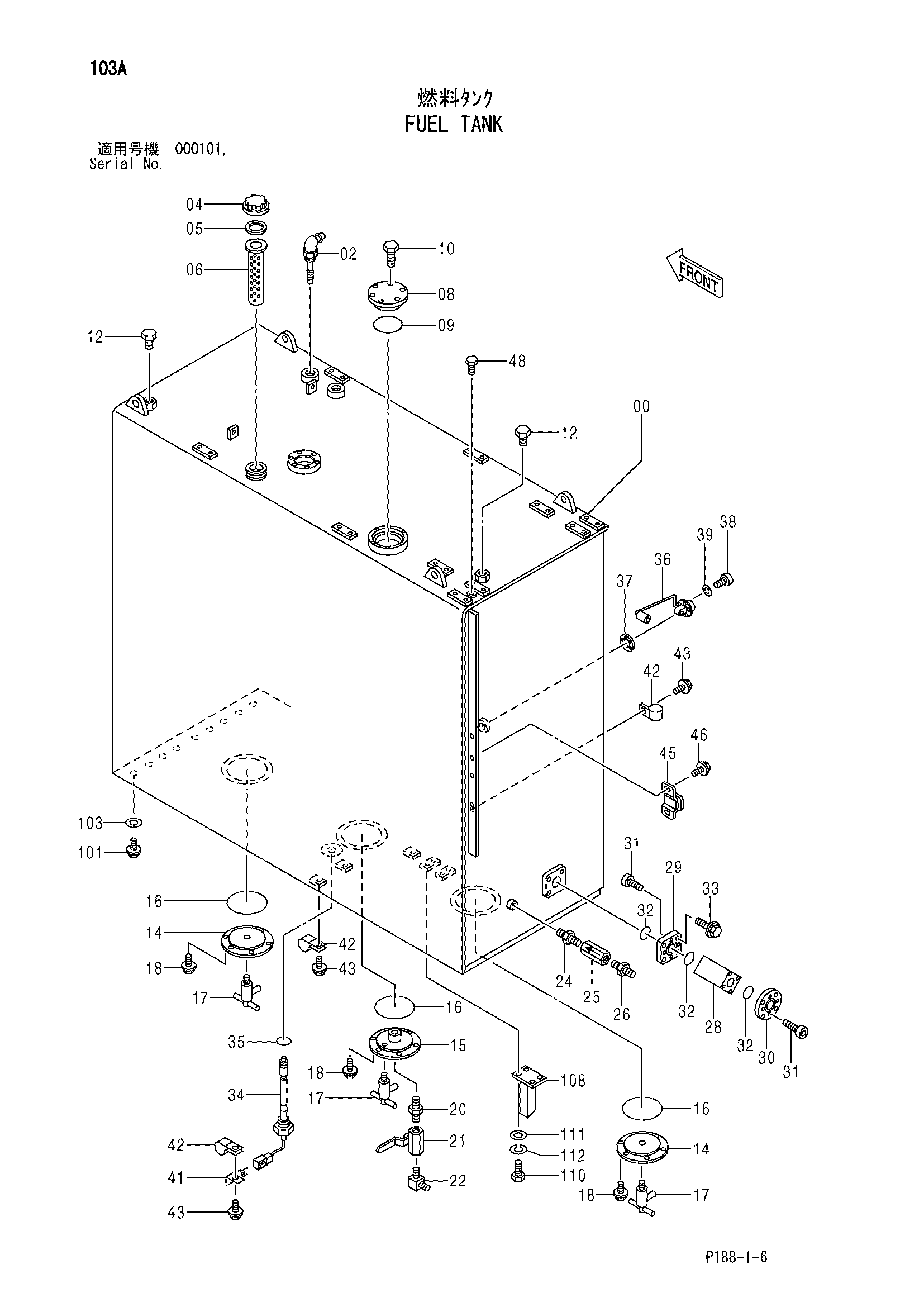

Заводская схема «Топливный бак» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006620	Топливный бак	1
02	4178744	Клапан	2
04	3502384	Колпачок	1
05	4031285	Манжета резиновый	1
06	4188368	Сетчатый фильтр	1
08	4346695	Крышка	1
09	A810165	Уплотнительное кольцо	1
10	J011025	Болт с шайбой	6
10	J271025 замена: J901025	Болт с шайбой	6
12	4154694	Пробка	2
12A	4037888	Уплотнительное кольцо	1
14	4390046	Крышка	2
15	9754298	Крышка	1
16	A810220	Уплотнительное кольцо	3
17	4094354	Кран	3
18	J011230	Болт с шайбой	18
18	J271230 замена: J901230	Болт с шайбой	18
20	94-1707	Адаптер	1
21	4393020	Шаровой клапан	1
22	94-1407	Угловой штуцер	1
24	4184837	Адаптер	1
24A	4506429	Уплотнительное кольцо	1
25	4163096	Обратный клапан	1
26	94-1305	Адаптер	1
28	4193680	Обратный клапан	1
29	3088597	Фланец	1
30	3088598	Фланец	1
31	J781635	Болт с внутренним шестигранником	8
32	A811060	Уплотнительное кольцо	3
33	J011250	Болт с шайбой	4
33	J271250 замена: J901250	Болт с шайбой	4
34	4296637	Выключатель уровень	1
35	4506424	Уплотнительное кольцо	1
36	4192881	Поплавок	1
37	4504289	Манжета	1
38	M430510	Винт	5
39	A590905	Пружинная шайба	5
41	4336875	Кронштейн	1
42	4190261	Зажим	6
43	J011020	Болт с шайбой	6
43	J271020 замена: J901020	Болт с шайбой	6
45	9750231	Ограничитель	1
46	J020816	Болт с шайбой	1
46	J260816 замена: J900816	Болт с шайбой	1
48	A885003	Пробка	1
48A	4509180	Уплотнительное кольцо	1
101	J833370	Болт	18
103	4083438	Шайба	18
108	8079241	Кронштейн	1
110	J901225	Болт	4
111	A590112	Плоская шайба	4
112	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
