Гидроцилиндр рукояти — HITACHI EX3600-5

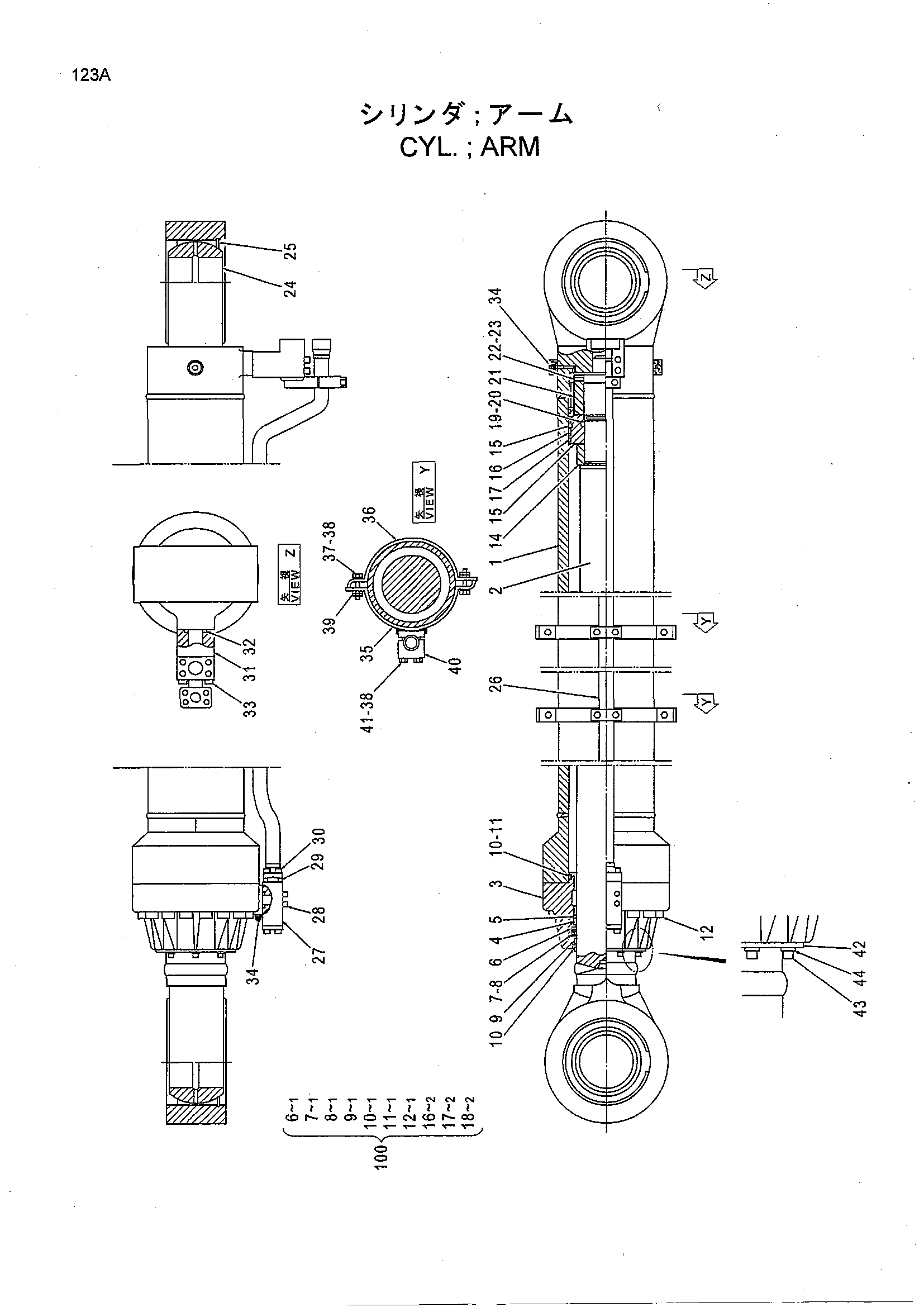

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4485964	Гидроцилиндр рукояти	1
1	0858801	Труба гидроцилиндра	1
2	0858802	Шток поршня	1
3	0858803	Головка гидроцилиндра	1
4	0317304	Втулка	1
5	0858804	Стопорное кольцо	1
6	0349204	Уплотнительное кольцо	1
7	0317307	U-образная манжета	1
8	0317308	Опорное кольцо	1
9	0773202	Направляющее кольцо	1
10	0773203	Грязесъёмное кольцо	1
11	0773204	Уплотнительное кольцо	1
12	0773205	Опорное кольцо	1
13	0317311	Болт с внутренним шестигранником	17
14	0365004	Амортизирующий подшипник	1
15	0773207	Поршень	1
16	0317314	Уплотнительное кольцо	1
17	0773208	Направляющее кольцо	2
18	0317316	Направляющее кольцо	2
19	0317319	Уплотнительное кольцо	1
20	0317320	Опорное кольцо	2
21	0705715	Гайка	1
22	0705716	Установочный винт	1
23	0436405	Стальной шарик	1
24	0317321	Подшипник. спхерикал	2
25	0317322	Стопорное кольцо	2
26	0858805	Трубка	1
27	0420601	Клапан замедленного возврата	1
28	M341600	Болт с внутренним шестигранником	4
29	4123444	Уплотнительное кольцо	1
30	4104495	Болт с внутренним шестигранником	4
31	0457907	Соединение	1
32	0317224	Уплотнительное кольцо	1
33	0339715	Болт с внутренним шестигранником	4
34	0643016	Воздушный клапан	3
35	0457903	Лента	2
36	0415401	Лента	2
37	0259111	Болт	4
38	4069706	Пружинная шайба	10
39	J950016	Гайка	4
40	0242729	Держатель	3
41	0259110	Болт	6
42	0704805	Пластина	3
43	0360703	Болт	6
44	0360704	Пружинная шайба	6
100	4600221	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
