Трубопроводы системы смазки (рукоять): 2<экскаватор> — HITACHI EX3600-5

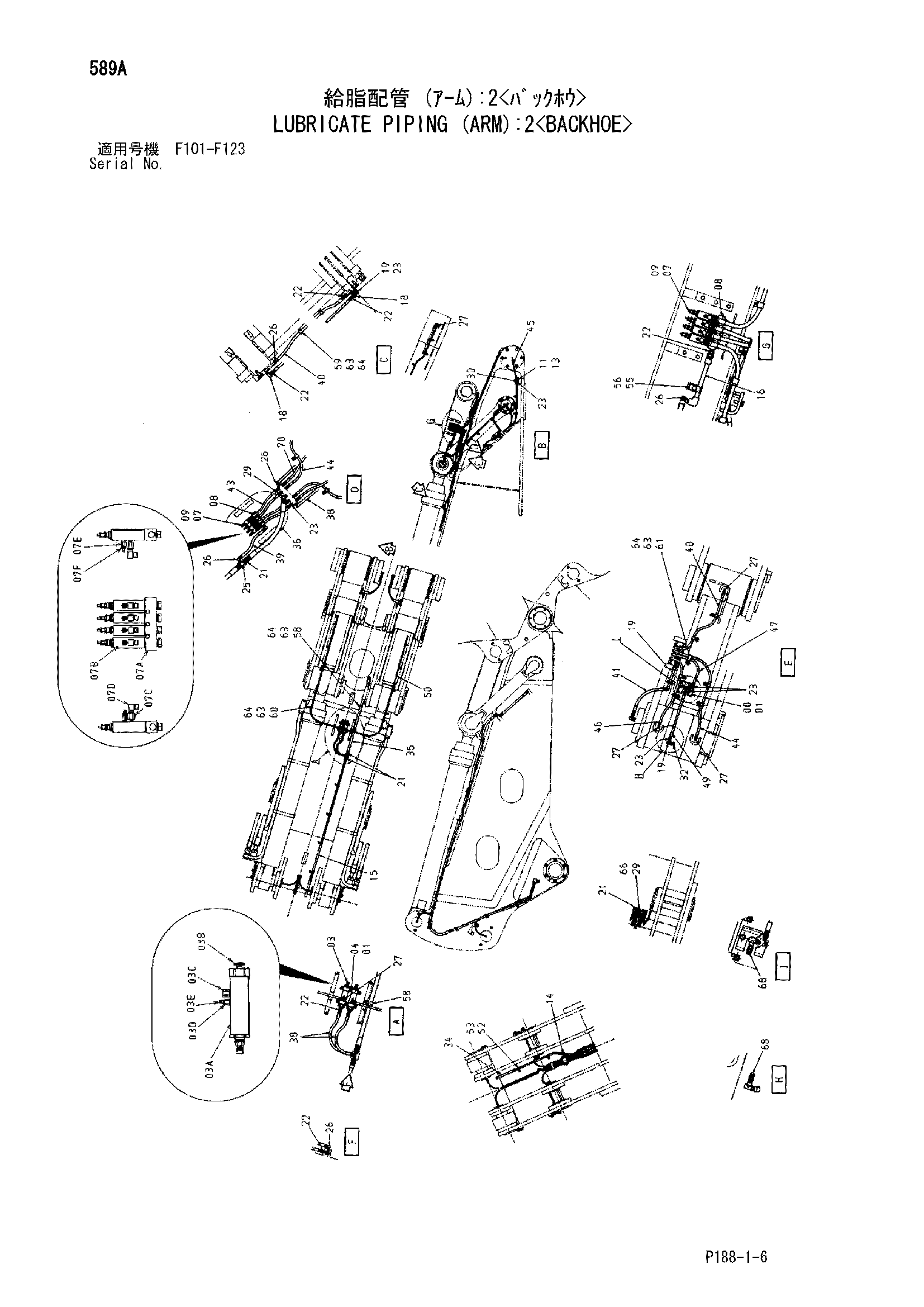

Заводская схема «Трубопроводы системы смазки (рукоять): 2<экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078638 | Защитный кожух | 2 |
| 01 | J011235 | Болт с шайбой | 4 |
| 01 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 03 | 4382337 | Клапан | 2 |
| 03A | 4431286 | Клапан | 1 |
| 03B | 4320267 | Переходник | 1 |
| 03C | 4320268 | Переходник | 1 |
| 03D | 4191349 | Адаптер | 1 |
| 03E | J75481 | Пресс-маслёнка | 1 |
| 04 | 4431225 | Хомут | 2 |
| 05 | J011060 | Болт с шайбой | 6 |
| 05 | J271060 замена: J901060 | Болт с шайбой | 6 |
| 07 | 4431221 | Клапан | 3 |
| 07B | 4182051 | Клапан | 4 |
| 07C | 4253567 | Адаптер | 4 |
| 07D | 94-1401 | Угловой штуцер | 4 |
| 07E | 4191349 | Адаптер | 4 |
| 07F | J75481 | Пресс-маслёнка | 4 |
| 08 | 94-2012 | Пробка | 3 |
| 09 | J010845 | Болт с шайбой | 9 |
| 09 | J260845 замена: J900845 | Болт с шайбой | 9 |
| 11 | 9753994 | Блок | 2 |
| 13 | J011230 | Болт с шайбой | 4 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 14 | 8078573 | Трубка | 1 |
| 15 | 8078575 | Трубка | 1 |
| 16 | 9753904 | Трубка | 2 |
| 18 | 4188721 | Соединение свивел | 4 |
| 19 | 4303480 | Соединение свивел | 6 |
| 21 | 94-1304 | Адаптер | 4 |
| 22 | 94-1302 | Адаптер | 11 |
| 23 | 94-1301 | Адаптер | 18 |
| 25 | 94-1404 | Угловой штуцер | 1 |
| 26 | 94-1402 | Угловой штуцер | 9 |
| 27 | 94-1401 | Угловой штуцер | 10 |
| 29 | 94-1504 | Угловой штуцер | 2 |
| 30 | 94-1501 | Угловой штуцер | 2 |
| 32 | 94-0630 | Угловой штуцер | 2 |
| 34 | 4166312 | Шланг | 1 |
| 35 | 4430958 | Шланг | 1 |
| 36 | 4205376 | Шланг | 1 |
| 38 | 4430986 | Шланг | 4 |
| 39 | 4430988 | Шланг | 1 |
| 40 | 4430994 | Шланг | 2 |
| 41 | 4430987 | Шланг | 2 |
| 43 | 4430982 | Шланг | 4 |
| 44 | 4252847 | Шланг | 4 |
| 45 | 4430979 | Шланг | 2 |
| 46 | 4224499 | Шланг | 2 |
| 47 | 4301864 | Шланг | 2 |
| 48 | 4252895 | Шланг | 2 |
| 49 | 4431000 | Шланг | 2 |
| 50 | 4190286 | Шланг | 2 |
| 52 | 4053595 | Хомут трубки | 7 |
| 53 | J011255 | Болт с шайбой | 7 |
| 53 | J271255 замена: J901255 | Болт с шайбой | 7 |
| 55 | 4138227 | Хомут трубки | 2 |
| 56 | J011040 | Болт с шайбой | 2 |
| 56 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 58 | 4190291 | Зажим | 2 |
| 59 | 4190263 | Зажим | 6 |
| 60 | 4190277 | Зажим | 36 |
| 61 | 4190266 | Зажим | 2 |
| 63 | J901016 | Болт | 45 |
| 64 | A590910 | Пружинная шайба | 45 |
| 66 | 4254310 | Колпачок | 1 |
| 68 | 4254307 | Колпачок | 4 |
| 70 | 4301863 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
