Сетка (центральный) — HITACHI EX3600-5

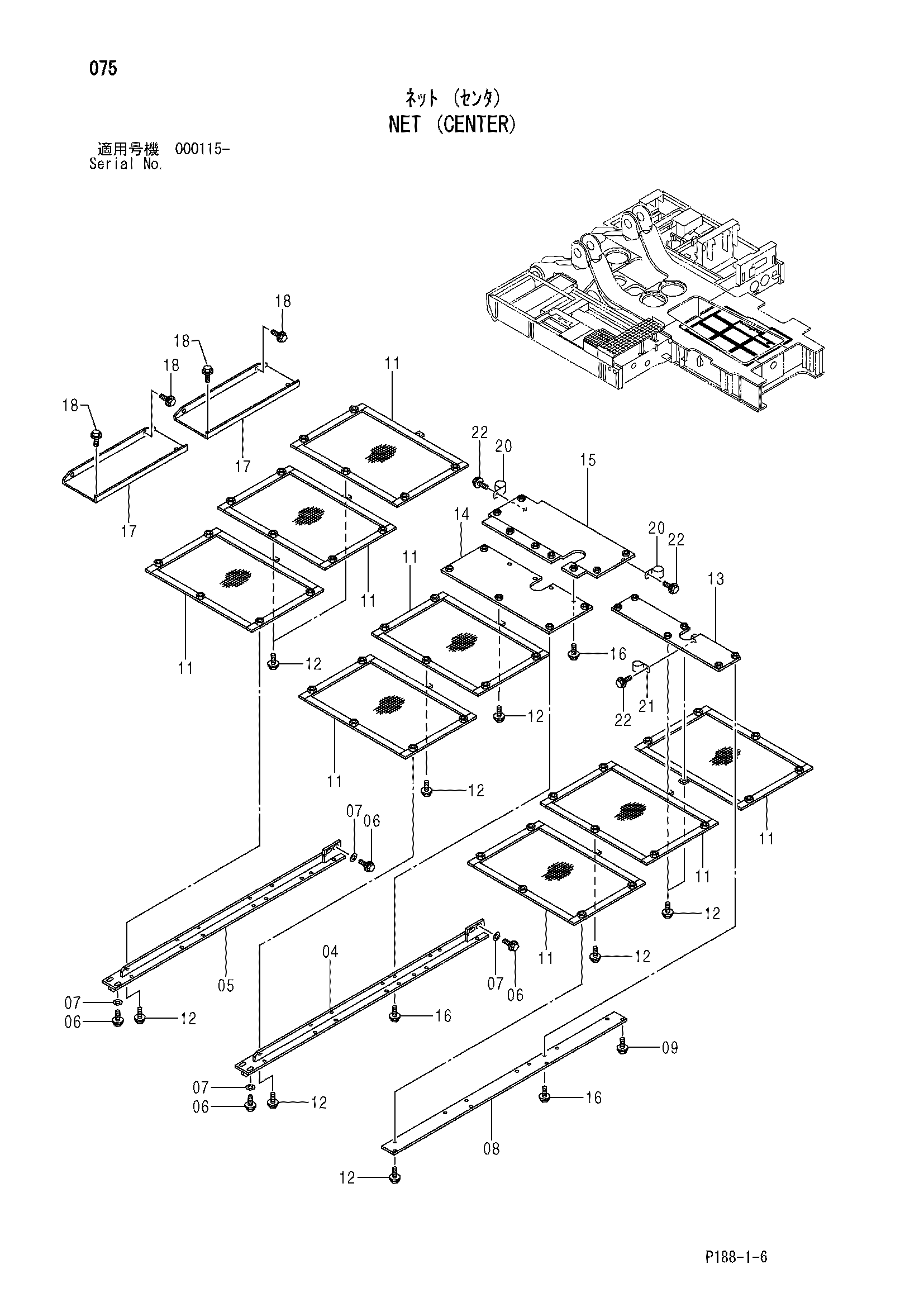

Заводская схема «Сетка (центральный)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8090262 | Стойка | 1 |
| 05 | 8090263 | Стойка | 1 |
| 06 | J011235 | Болт с шайбой | 8 |
| 06 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 07 | J222012 | Шайба | 8 |
| 08 | 3096743 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 4 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 11 | 8090259 | Сетка | 8 |
| 12 | J020825 | Болт с шайбой | 39 |
| 12 | J260825 замена: J900825 | Болт с шайбой | 39 |
| 13 | 8090265 | Крышка | 1 |
| 14 | 8090266 | Крышка | 1 |
| 15 | 8090267 | Крышка | 1 |
| 16 | J021025 | Болт с шайбой | 16 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 16 |
| 17 | 4484654 | Крышка | 2 |
| 18 | J031030 | Болт с шайбой | 8 |
| 18 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 20 | 4190291 | Зажим | 2 |
| 21 | 4190264 | Зажим | 1 |
| 22 | J021025 | Болт с шайбой | 3 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
