Электрооборудование (двигатель) — HITACHI EX3600-5

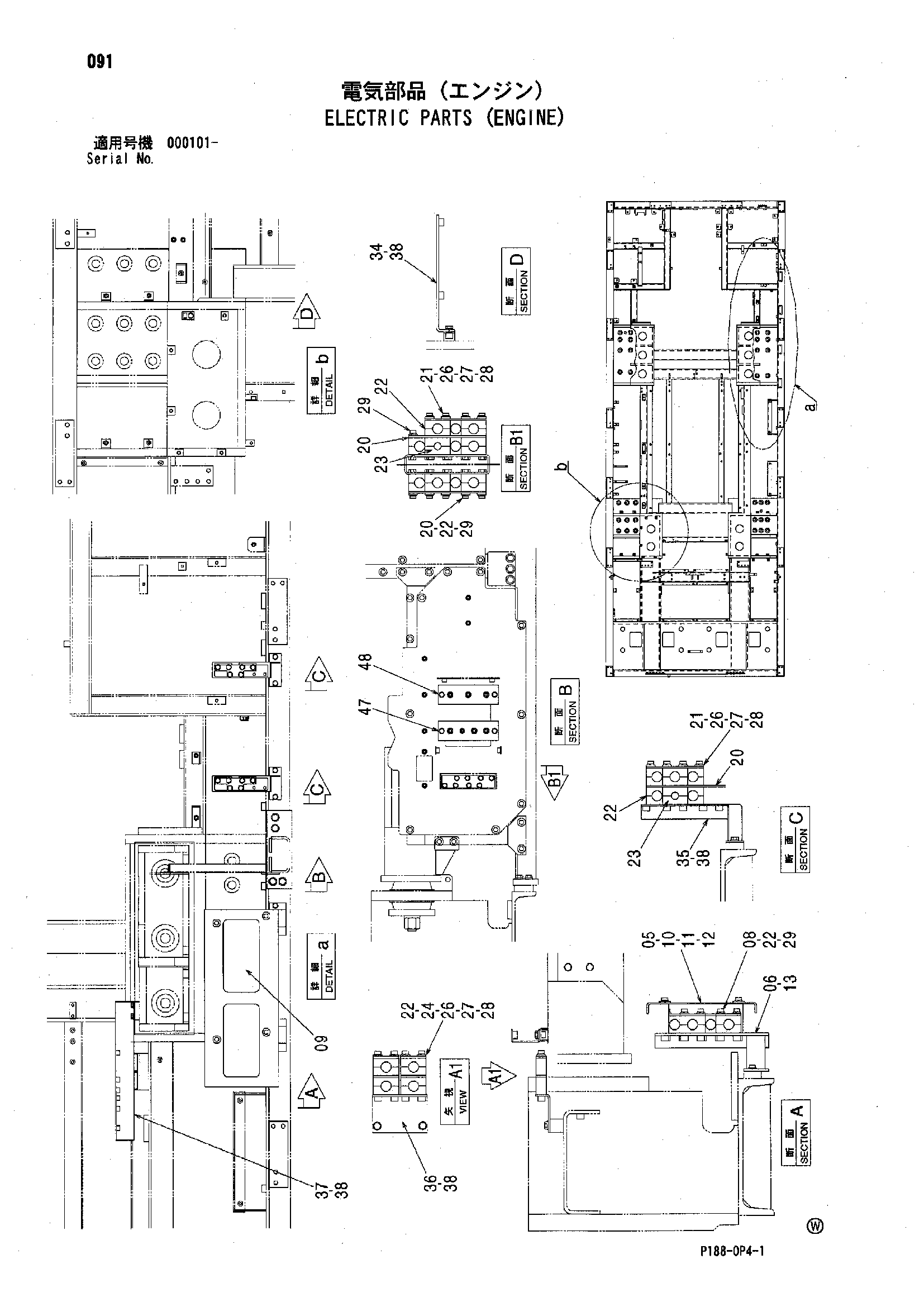

Заводская схема «Электрооборудование (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4651304 | Ступень | 1 |
| 06 | 8104258 | Кронштейн | 2 |
| 08 | 4454820 | Кронштейн | 8 |
| 09 | 4232906 | Лента | 2 |
| 10 | J217083 | Шайба | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | J901004 | Болт | 4 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 20 | 4454819 | Кронштейн | 4 |
| 21 | 4454850 | Кронштейн | 3 |
| 22 | 4454814 | Хомут | 45 |
| 23 | 4454817 | Хомут | 3 |
| 24 | 4454820 | Кронштейн | 17 |
| 26 | J901006 | Болт | 22 |
| 27 | A590110 | Плоская шайба | 22 |
| 28 | A590910 | Пружинная шайба | 22 |
| 29 | J271075 | Болт с шайбой | 52 |
| 29A | J901075 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 34 | 9765797 | Кронштейн | 1 |
| 35 | 8102613 | Кронштейн | 2 |
| 36 | 9765518 | Кронштейн | 1 |
| 37 | 8102614 | Кронштейн | 1 |
| 38 | J271025 | Болт с шайбой | 9 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 47 | 4459105 | Разъём плата | 1 |
| 48 | 4459106 | Разъём плата | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
