Ступень (центральный) — HITACHI EX3600-5

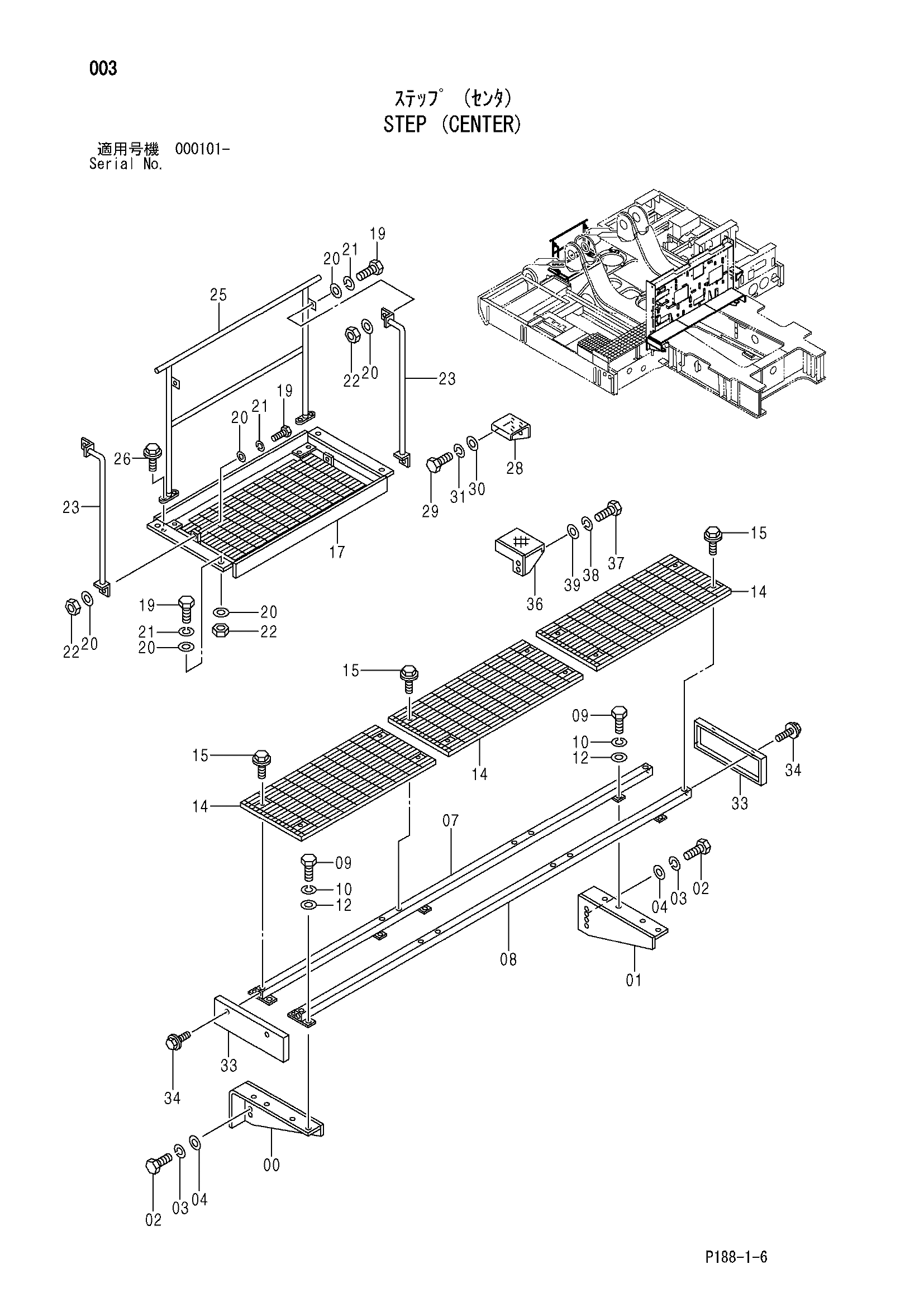

Заводская схема «Ступень (центральный)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079786 | Левый кронштейн | 1 |
| 01 | 8079787 | Правый кронштейн | 1 |
| 02 | J901640 | Болт | 8 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | A590116 | Плоская шайба | 8 |
| 07 | 8079785 | Опора | 1 |
| 08 | 8079784 | Опора | 1 |
| 09 | J901655 | Болт | 8 |
| 10 | A590916 | Пружинная шайба | 8 |
| 12 | 4087197 | Шайба | 8 |
| 14 | 8079781 | Ступень | 3 |
| 15 | J031030 | Болт с шайбой | 12 |
| 15 | J281030 замена: J901030 | Болт с шайбой | 12 |
| 17 | 7038980 | Ступень | 1 |
| 19 | J901240 | Болт | 8 |
| 20 | A590112 | Плоская шайба | 16 |
| 21 | A590910 | Пружинная шайба | 8 |
| 22 | J950012 | Гайка | 8 |
| 23 | 9744411 | Трубка | 2 |
| 25 | 8082159 | Поручень | 1 |
| 26 | J021230 | Болт с шайбой | 4 |
| 26 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 28 | 8082175 | Ступень | 1 |
| 29 | J901025 | Болт | 4 |
| 30 | A590110 | Плоская шайба | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 33 | 4445881 | Крышка | 2 |
| 34 | J031025 | Болт с шайбой | 4 |
| 34 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 36 | 8067442 | Ступень | 1 |
| 37 | J901225 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
