Трубка в сборе <экскаватор> — HITACHI EX3600-5

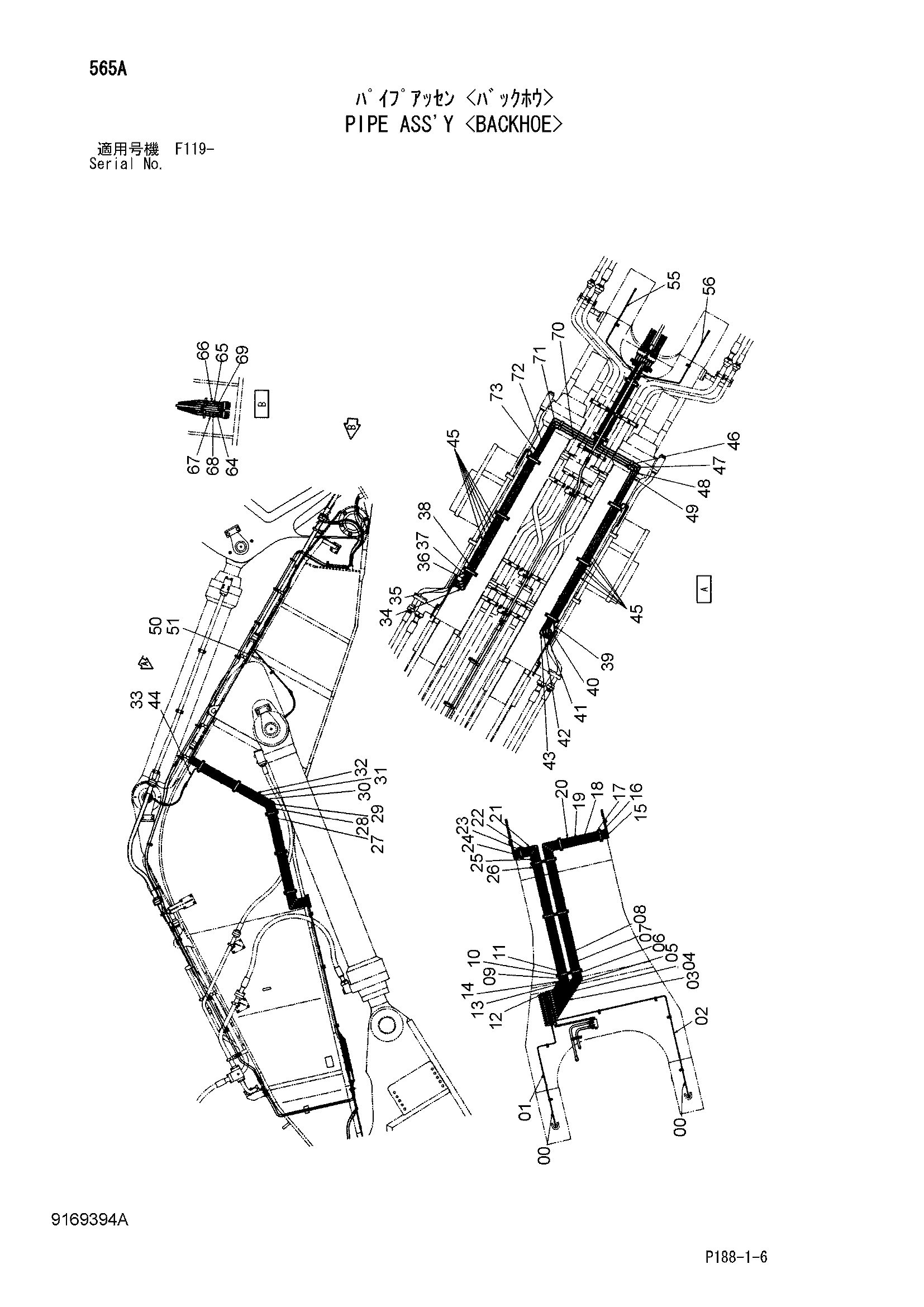

Заводская схема «Трубка в сборе <экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4606922 | Трубка | 2 |
| 01 | 4606923 | Трубка | 1 |
| 02 | 4606924 | Трубка | 1 |
| 03 | 4606925 | Трубка | 1 |
| 04 | 4606926 | Трубка | 1 |
| 05 | 4606927 | Трубка | 1 |
| 06 | 4606928 | Трубка | 1 |
| 07 | 4606929 | Трубка | 1 |
| 08 | 4606930 | Трубка | 1 |
| 09 | 4606931 | Трубка | 1 |
| 10 | 4606932 | Трубка | 1 |
| 11 | 4606933 | Трубка | 1 |
| 12 | 4606934 | Трубка | 1 |
| 13 | 4606935 | Трубка | 1 |
| 14 | 4606936 | Трубка | 1 |
| 15 | 4606937 | Трубка | 1 |
| 16 | 4606938 | Трубка | 1 |
| 17 | 4606939 | Трубка | 1 |
| 18 | 4606940 | Трубка | 1 |
| 19 | 4606941 | Трубка | 1 |
| 20 | 4606942 | Трубка | 1 |
| 21 | 4606943 | Трубка | 1 |
| 22 | 4606944 | Трубка | 1 |
| 23 | 4606945 | Трубка | 1 |
| 24 | 4606946 | Трубка | 1 |
| 25 | 4606947 | Трубка | 1 |
| 26 | 4606948 | Трубка | 1 |
| 27 | 4606949 | Трубка | 2 |
| 28 | 4606950 | Трубка | 2 |
| 28 | 4640867 | Трубка | 2 |
| 29 | 4606951 | Трубка | 2 |
| 29 | 4640868 | Трубка | 2 |
| 30 | 4606952 | Трубка | 2 |
| 30 | 4640869 | Трубка | 2 |
| 31 | 4606953 | Трубка | 2 |
| 31 | 4640870 | Трубка | 2 |
| 32 | 4606954 | Трубка | 2 |
| 32 | 4606971 | Трубка | 2 |
| 33 | 4606955 | Трубка | 1 |
| 34 | 4606956 | Трубка | 1 |
| 35 | 4606957 | Трубка | 1 |
| 36 | 4606958 | Трубка | 1 |
| 37 | 4606959 | Трубка | 1 |
| 38 | 4606960 | Трубка | 1 |
| 39 | 4606961 | Трубка | 1 |
| 40 | 4606962 | Трубка | 1 |
| 41 | 4606963 | Трубка | 1 |
| 42 | 4606964 | Трубка | 1 |
| 43 | 4606965 | Трубка | 1 |
| 44 | 4606966 | Трубка | 1 |
| 45 | 4606967 | Трубка | 10 |
| 46 | 4606968 | Трубка | 2 |
| 46 | 4640872 | Трубка | 1 |
| 46 | 4606968 | Трубка | 2 |
| 47 | 4606969 | Трубка | 2 |
| 47 | 4640874 | Трубка | 1 |
| 47 | 4606969 | Трубка | 2 |
| 48 | 4606970 | Трубка | 2 |
| 48 | 4640876 | Трубка | 1 |
| 48 | 4606970 | Трубка | 2 |
| 49 | 4606971 | Трубка | 2 |
| 49 | 4640878 | Трубка | 1 |
| 49 | 4606971 | Трубка | 2 |
| 50 | 4606972 | Трубка | 1 |
| 50 | 4640880 | Трубка | 1 |
| 51 | 4606973 | Трубка | 1 |
| 51 | 4640881 | Трубка | 1 |
| 55 | 4606974 | Трубка | 1 |
| 55 | 4696053 | Трубка | 1 |
| 56 | 4606975 | Трубка | 1 |
| 56 | 4696054 | Трубка | 1 |
| 64 | 4606976 | Трубка | 1 |
| 64 | 4696055 | Трубка | 1 |
| 65 | 4606977 | Трубка | 1 |
| 65 | 4696056 | Трубка | 1 |
| 66 | 4606978 | Трубка | 1 |
| 66 | 4696057 | Трубка | 1 |
| 67 | 4606979 | Трубка | 1 |
| 67 | 4696058 | Трубка | 1 |
| 68 | 4606980 | Трубка | 1 |
| 68 | 4696059 | Трубка | 1 |
| 69 | 4606981 | Трубка | 1 |
| 69 | 4696060 | Трубка | 1 |
| 70 | 4640873 | Трубка | 1 |
| 71 | 4640875 | Трубка | 1 |
| 72 | 4640877 | Трубка | 1 |
| 73 | 4640879 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
