Каталог запчастей HITACHI
Впускной и выпускной устройство — HITACHI EX3600-5

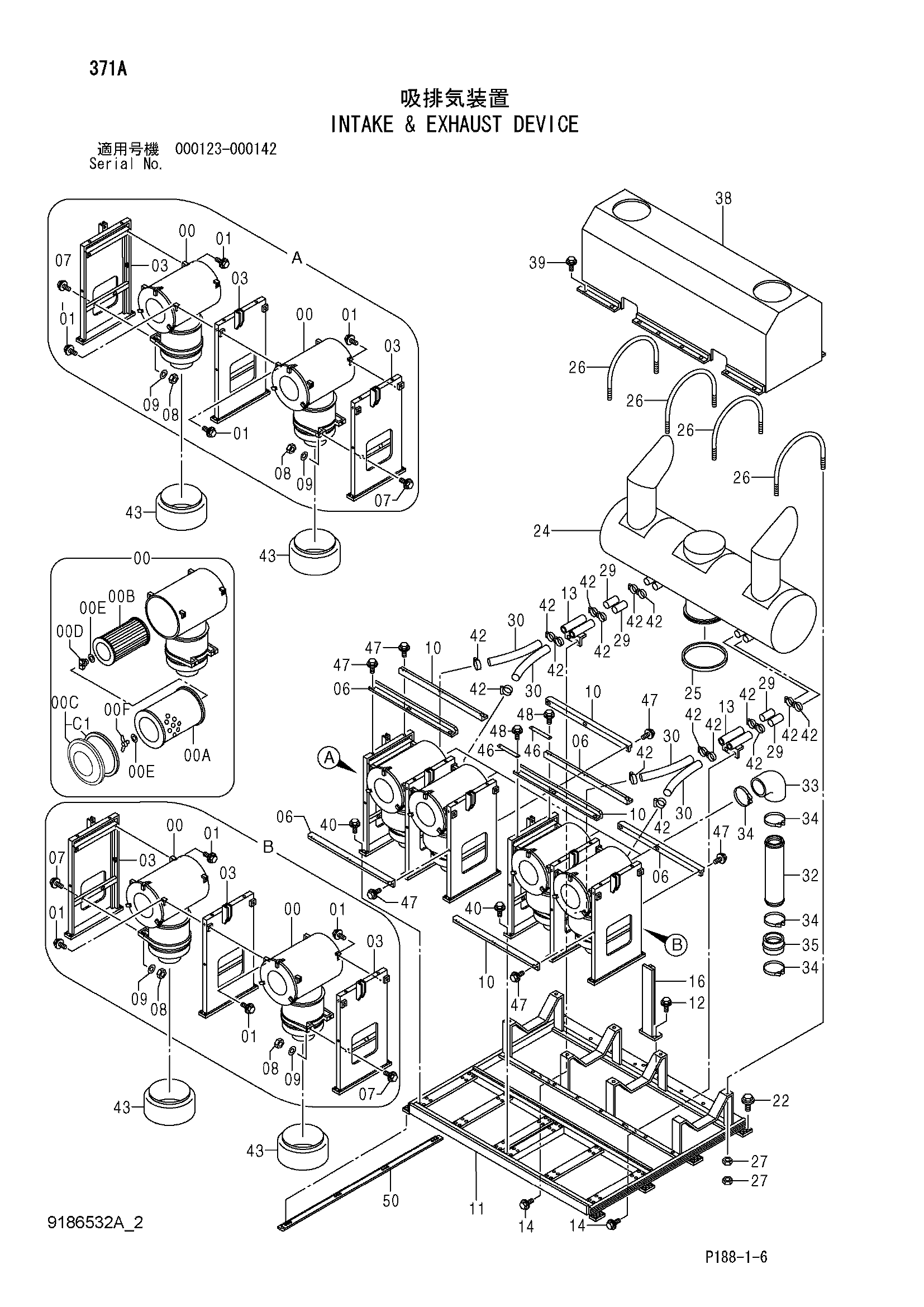

Заводская схема «Впускной и выпускной устройство» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602586 | Фильтр воздушный | 4 |
| 00A | 4206272 | Элемент фильтр (наружный) | 1 |
| 00B | 4206273 | Элемент фильтр (внутренний) | 1 |
| 00C | 4279713 | Крышка | 1 |
| 00C1 | 4676634 | Прокладка | 1 |
| 00D | 4298635 замена: 4626011 | Индикатор | 1 |
| 00D | 4626011 | Гайка | 1 |
| 00E | 4267408 | Шайба | 2 |
| 00F | 4293922 | Гайка винг | 1 |
| 01 | J011025 | Болт с шайбой | 16 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 16 |
| 03 | 7044280 | Опора | 6 |
| 06 | 4371910 | Опора | 4 |
| 07 | J031030 | Болт с шайбой | 8 |
| 07 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 08 | J950010 | Гайка | 8 |
| 09 | A590110 | Плоская шайба | 8 |
| 10 | 4371794 | Опора | 4 |
| 11 | 6021834 | Кронштейн | 1 |
| 12 | J011235 | Болт с шайбой | 4 |
| 12 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 13 | 8078560 | Трубка | 2 |
| 14 | J011040 | Болт с шайбой | 4 |
| 14 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 16 | 9753880 | Опора | 1 |
| 22 | J031235 | Болт с шайбой | 24 |
| 22 | J281235 замена: J901235 | Болт с шайбой | 24 |
| 24 | 4427268 | Глушитель | 1 |
| 25 | 4439275 | Уплотнительное кольцо | 1 |
| 26 | 4430535 | U-образный болт | 4 |
| 27 | M520012 | Гайка | 16 |
| 29 | 4379126 замена: 4701885 | Шланг | 4 |
| 29 | 4701885 | Шланг | 4 |
| 30 | 4371896 замена: 4701886 | Шланг | 4 |
| 30 | 4701886 | Шланг | 4 |
| 32 | 9753901 | Трубка | 4 |
| 33 | 4430766 | Резиновый шланг | 4 |
| 34 | 4282501 | Хомут шланга | 16 |
| 35 | 4348920 | Резиновый шланг | 4 |
| 38 | 6018875 | Крышка | 1 |
| 39 | J011020 | Болт с шайбой | 16 |
| 39 | J271020 замена: J901020 | Болт с шайбой | 16 |
| 40 | J031240 | Болт с шайбой | 24 |
| 40 | J281240 замена: J901240 | Болт с шайбой | 24 |
| 42 | 4504199 | Хомут шланга | 16 |
| 43 | 4602587 | Кожух | 4 |
| 46 | 4602326 | Опора | 2 |
| 47 | J031035 | Болт с шайбой | 20 |
| 47 | J281035 замена: J901035 | Болт с шайбой | 20 |
| 48 | J031040 | Болт с шайбой | 4 |
| 48 | J281040 замена: J901040 | Болт с шайбой | 4 |
| 50 | 4624095 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
