Гидроцилиндр стрелы <экскаватор> — HITACHI EX3600-5

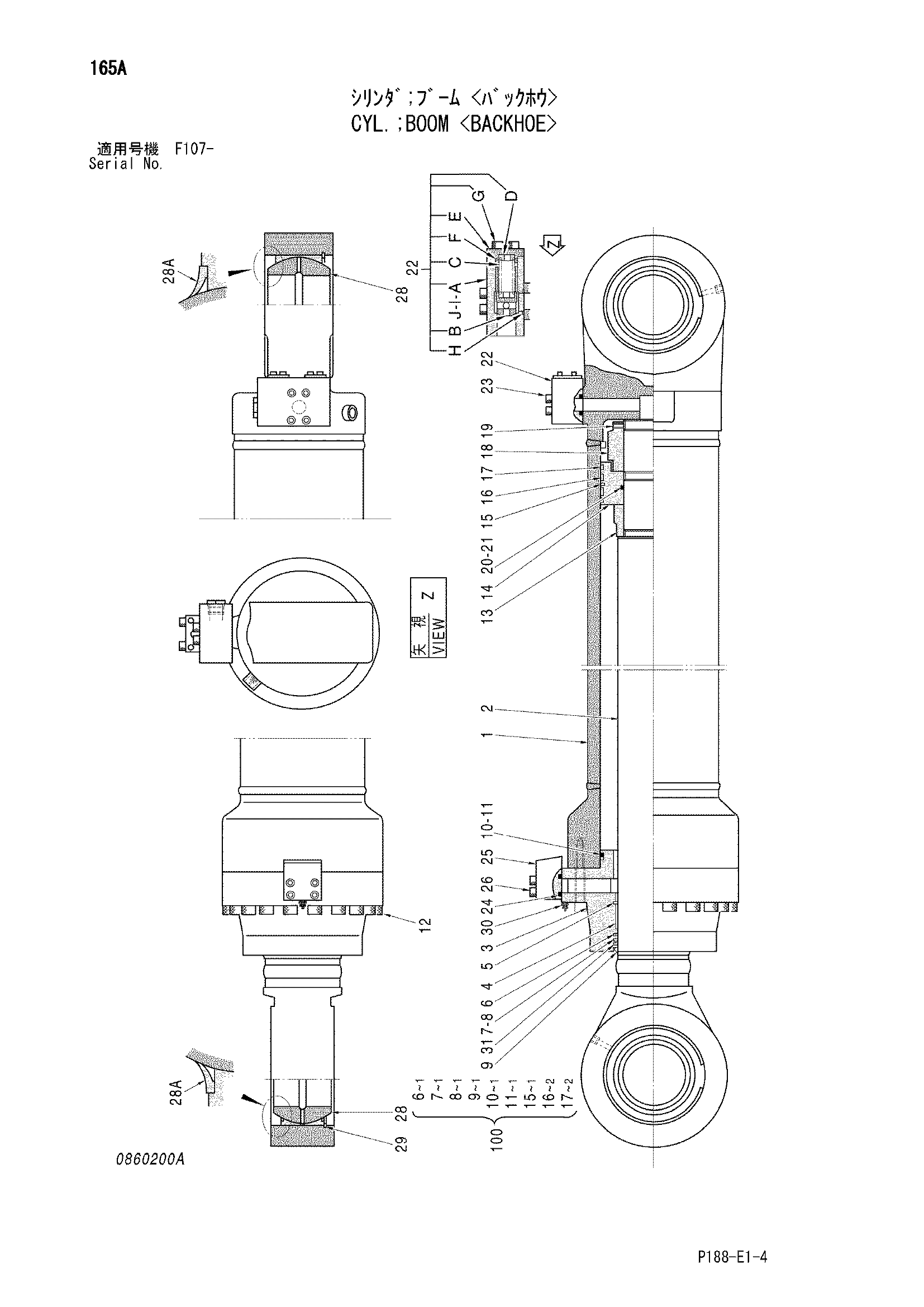

Заводская схема «Гидроцилиндр стрелы <экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4483376 замена: 4484266 | Гидроцилиндр стрелы | 1 | |
| 4484266 | Гидроцилиндр стрелы | 1 | |
| 1 | 0860201 | Труба гидроцилиндра | 1 |
| 2 | 0860202 | Шток поршня | 1 |
| 3 | 0860203 | Головка гидроцилиндра | 1 |
| 4 | 0317204 | Втулка | 1 |
| 5 | 0725604 | Стопорное кольцо | 1 |
| 6 | 0349104 замена: 0860204 | Уплотнительное кольцо | 1 |
| 6 | 0860204 | Уплотнительное кольцо | 1 |
| 7 | 0317207 замена: 0860205 | U-образная манжета | 1 |
| 7 | 0860205 | U-образная манжета | 1 |
| 8 | 0317208 | Опорное кольцо | 1 |
| 9 | 0725606 замена: 0860206 | Грязесъёмное кольцо | 1 |
| 9 | 0860206 | Грязесъёмное кольцо | 1 |
| 10 | 0317210 замена: 4011307 | Уплотнительное кольцо | 1 |
| 10 | 4011307 | Уплотнительное кольцо | 1 |
| 11 | 0317211 | Опорное кольцо | 1 |
| 12 | 0317212 | Болт с внутренним шестигранником | 23 |
| 13 | 0392901 | Амортизирующий подшипник | 1 |
| 14 | 0317214 замена: 0860208 | Поршень | 1 |
| 14 | 0860208 | Поршень | 1 |
| 15 | 0317215 | Уплотнительное кольцо | 1 |
| 16 | 0317216 | Кольцо | 2 |
| 16 | 0725609 | Кольцо | 2 |
| 17 | 0317217 | Кольцо | 2 |
| 18 | 0317218 | Гайка | 1 |
| 19 | 0349106 | Установочный винт | 1 |
| 20 | 0317220 замена: A811220 | Уплотнительное кольцо | 1 |
| 20 | A811220 | Уплотнительное кольцо | 1 |
| 21 | 0317221 | Опорное кольцо | 2 |
| 22 | 4336342 | Клапан замедленного возврата | 1 |
| 22A | 0623401 | Корпус | 1 |
| 22B | 0623402 | Клапан словретурн | 2 |
| 22C | 4153721 | Пружина | 2 |
| 22D | 4094938 | Направляющая пружины | 4 |
| 22E | 4094939 | Крышка | 2 |
| 22F | 4123446 замена: A811045 | Уплотнительное кольцо | 2 |
| 22F | A811045 | Уплотнительное кольцо | 2 |
| 22G | 0242725 | Болт с внутренним шестигранником | 8 |
| 22H | 4387278 замена: 4113161 | Уплотнительное кольцо | 1 |
| 22H | 4113161 | Уплотнительное кольцо | 1 |
| 22I | 4452101 | Пробка | 1 |
| 22J | 0336419 замена: 992444 | Уплотнительное кольцо | 1 |
| 22J | 992444 | Уплотнительное кольцо | 1 |
| 23 | 0317223 | Болт с внутренним шестигранником | 4 |
| 24 | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 24 | 4113161 | Уплотнительное кольцо | 1 |
| 25 | 0317225 | Соединение | 1 |
| 26 | 0317226 | Болт с внутренним шестигранником | 4 |
| 28 | 0317228 | Подшипник. спхерикал | 2 |
| 28A | 4295128 | Уплотнение | 2 |
| 29 | 0317229 | Стопорное кольцо | 2 |
| 30 | 0643016 | Воздушный клапан | 2 |
| 30A | 957366 | Уплотнительное кольцо | 2 |
| 31 | 0725605 | Направляющее кольцо | 1 |
| 100 | 4487298 замена: 4660834 | Комплект уплотнений | 1 |
| 100 | 4660834 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
