Электрооборудование (двигатель) — HITACHI EX3600-5

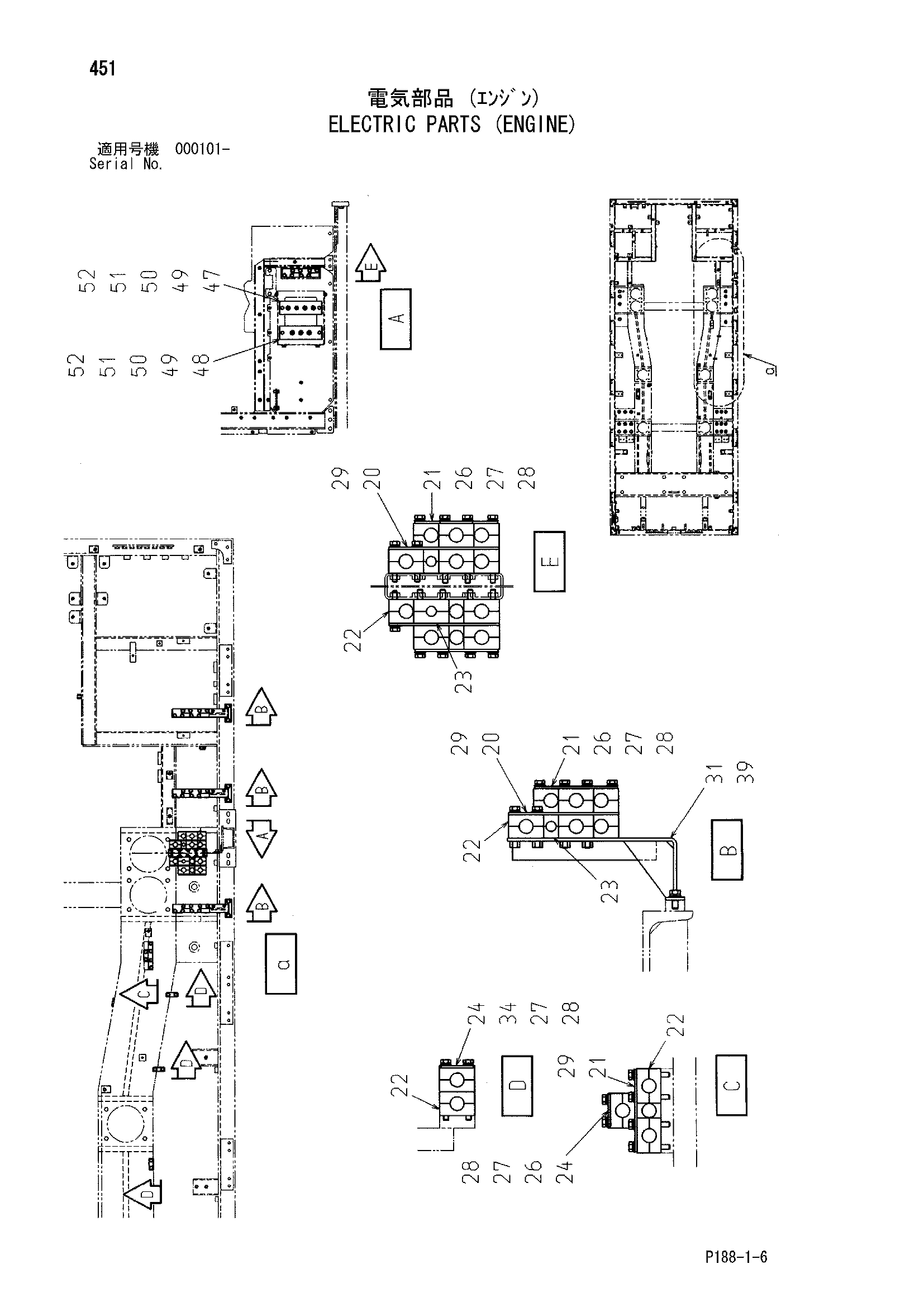

Заводская схема «Электрооборудование (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 4454819 | Кронштейн | 5 |
| 21 | 4454850 | Кронштейн | 6 |
| 22 | 4454814 | Хомут | 40 |
| 23 | 4454817 | Хомут | 4 |
| 24 | 4454820 | Кронштейн | 4 |
| 26 | J901006 | Болт | 32 |
| 27 | A590110 | Плоская шайба | 38 |
| 28 | A590910 | Пружинная шайба | 38 |
| 29 | J021075 | Болт с шайбой | 14 |
| 29 | J271075 замена: J901075 | Болт с шайбой | 14 |
| 31 | 8084200 | Кронштейн | 3 |
| 34 | J901005 | Болт | 6 |
| 39 | J021230 | Болт с шайбой | 6 |
| 39 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 47 | 4459105 | Разъём плата | 1 |
| 48 | 4459106 | Разъём плата | 1 |
| 49 | J901030 | Болт | 4 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | A590110 | Плоская шайба | 4 |
| 52 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
