Напорные трубопроводы (двигатель): 1 — HITACHI EX3600-5

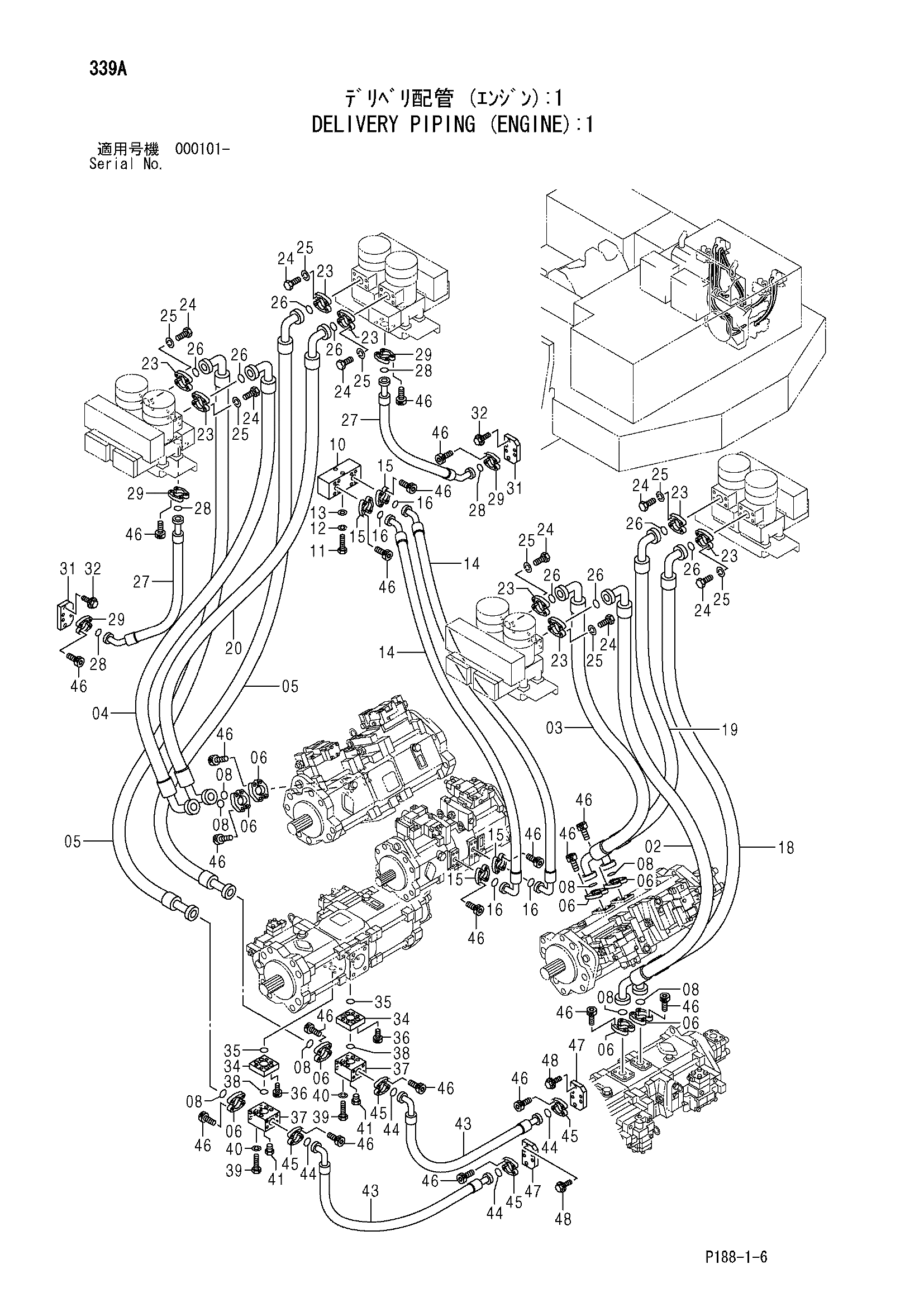

Заводская схема «Напорные трубопроводы (двигатель): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4433926	Шланг	1
03	4433288	Шланг	1
04	4433287	Шланг	1
05	4443126	Шланг	2
06	4075853	Разъёмный фланец	16
08	4292383	Уплотнительное кольцо	8
10	3088596	Блок	1
11	J901204	Болт	2
12	A590912	Пружинная шайба	2
13	A590112	Плоская шайба	2
14	4449537	Шланг	2
15	4085560	Разъёмный фланец	8
16	4292382	Уплотнительное кольцо	4
18	4433290	Шланг	1
19	4433925	Шланг	1
20	4433924	Шланг	1
23	4075854	Разъёмный фланец	16
24	J901650	Болт	32
25	A590916	Пружинная шайба	32
26	4292384	Уплотнительное кольцо	8
27	4387759	Шланг	2
28	4292382	Уплотнительное кольцо	4
29	4085560	Разъёмный фланец	8
31	4448133	Пластина	2
32	J021240	Болт с шайбой	4
32	J271235 замена: J901235	Болт с шайбой	4
34	4448132	Блок	2
35	4292383	Уплотнительное кольцо	2
36	J781230	Болт с внутренним шестигранником	8
37	3091102	Блок	2
38	4292383	Уплотнительное кольцо	2
39	J921290	Болт	8
40	A590912	Пружинная шайба	8
41	A885002	Пробка	2
41A	957366	Уплотнительное кольцо	1
43	4452978	Шланг	2
44	4292382	Уплотнительное кольцо	4
45	4085560	Разъёмный фланец	8
46	J781240	Болт с внутренним шестигранником	80
47	4448133	Пластина	2
48	J021240	Болт с шайбой	4
48	J271240 замена: J901240	Болт с шайбой	4
