Масляный радиатор вентилятор гидромотор трубопроводы (правый) — HITACHI EX3600-5

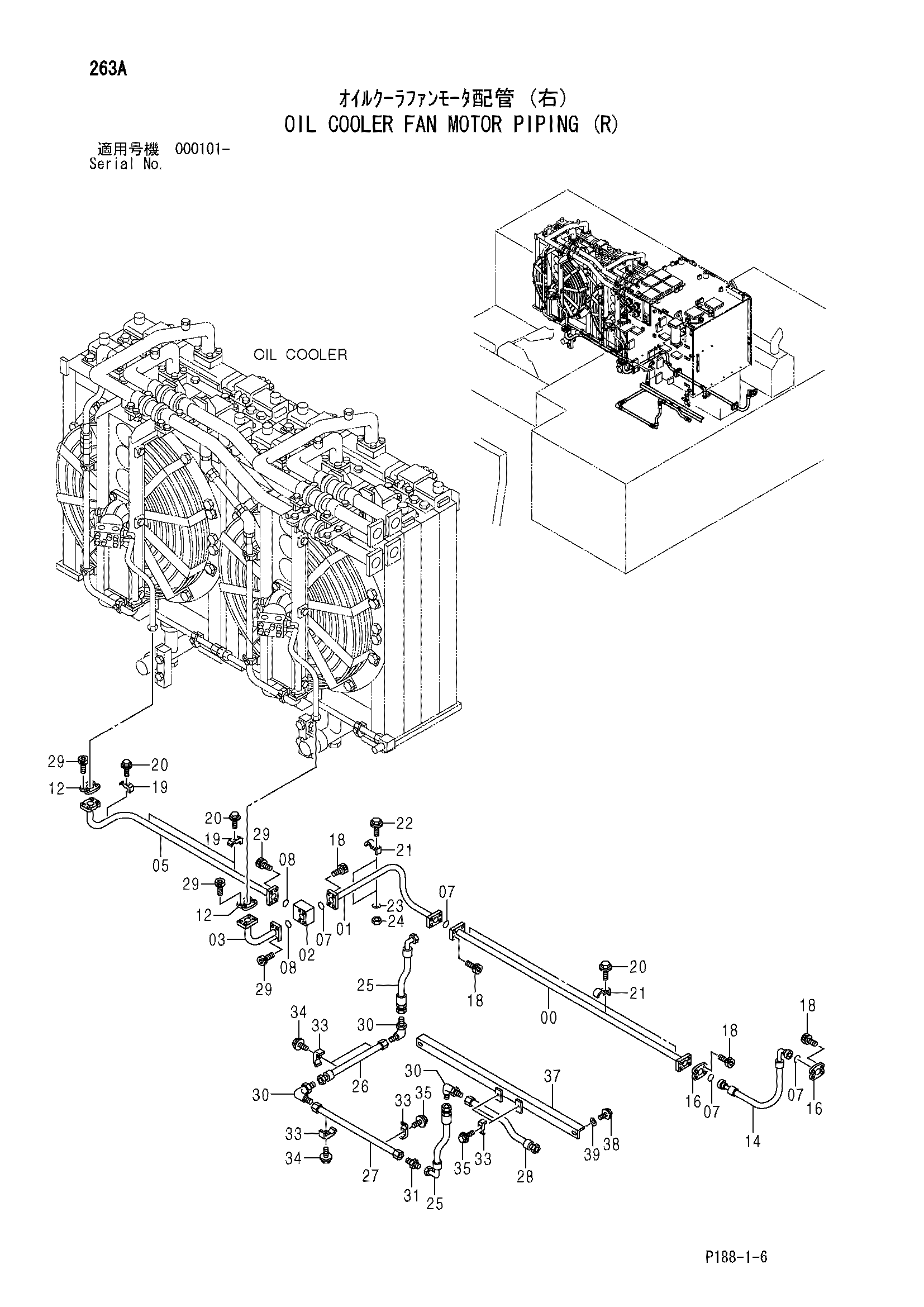

Заводская схема «Масляный радиатор вентилятор гидромотор трубопроводы (правый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9754247	Трубка	1
01	8079150	Трубка	1
02	3088536	Блок	1
03	9754241	Трубка	1
05	8079151	Трубка	1
07	4292383	Уплотнительное кольцо	4
08	4292382	Уплотнительное кольцо	2
12	4085560	Разъёмный фланец	4
14	4089682	Шланг	1
16	4089703	Разъёмный фланец	4
18	M341445	Болт с внутренним шестигранником	16
19	4053598	Хомут трубки	3
20	J011265	Болт с шайбой	6
20	J271265 замена: J901265	Болт с шайбой	6
21	4053698	Хомут трубки	5
22	J011270	Болт с шайбой	2
22	J271270 замена: J901270	Болт с шайбой	2
23	A590112	Плоская шайба	2
24	J950012	Гайка	2
25	4283023	Шланг	2
26	9754263	Трубка	1
27	9754092	Трубка	1
28	9754248	Трубка	1
29	M341240	Болт с внутренним шестигранником	16
30	A852344	Угловой штуцер	3
30A	4506418	Уплотнительное кольцо	1
31	A852144	Адаптер	1
31A	4506418	Уплотнительное кольцо	1
33	4053594	Хомут трубки	6
34	J011045	Болт с шайбой	3
34	J271045 замена: J901045	Болт с шайбой	3
35	J011040	Болт с шайбой	3
35	J271040 замена: J901040	Болт с шайбой	3
37	9754403	Кронштейн	1
38	J011230	Болт с шайбой	2
38	J271230 замена: J901230	Болт с шайбой	2
39	449490	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
