Оверхаул прокладка комплект(деталь-2) — HITACHI EX3600-5

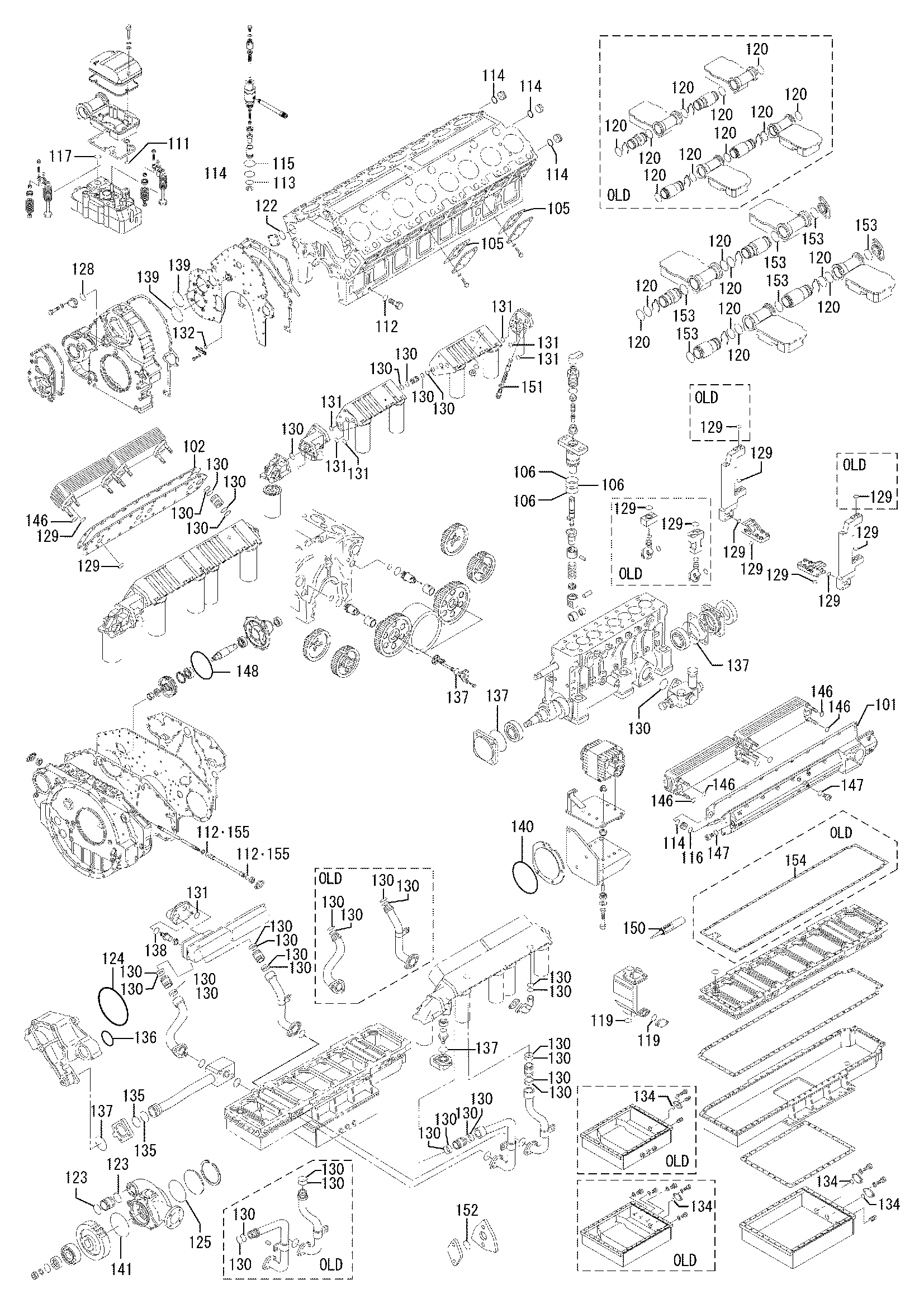

Заводская схема «Оверхаул прокладка комплект(деталь-2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-01 | H3773900200 | Манжета | 1 |
| 1-01 | H3773910200 | Манжета | 1 |
| 1-02 | H3773912200 | Прокладка, масляный радиатор | 1 |
| 1-02 | H3773922200 | Прокладка, масляный радиатор | 1 |
| 1-03 | H3785500300 | Прокладка | 4 |
| 1-04 | H3777504200 | Манжета | 1 |
| 1-05 | H3780706200 | Манжета | 4 |
| 1-05 | H3780716200 | Манжета | 4 |
| 1-06 | H4820212400 | Уплотнительное кольцо | 48 |
| 1-07 | H0550721200 | Уплотнительное кольцо | 4 |
| 1-08 | H4918122600 | Уплотнительное кольцо | 4 |
| 1-09 | H4918122700 | Уплотнительное кольцо | 4 |
| 1-10 | HF315001400 | Уплотнительное кольцо | 4 |
| 1-11 | H0550710200 | Уплотнительное кольцо | 16 |
| 1-12 | H0550710220 | Уплотнительное кольцо | 20 |
| 1-12 | H0550710220 | Уплотнительное кольцо | 18 |
| 1-13 | HF315002600 | Уплотнительное кольцо | 16 |
| 1-13 | H0550710260 | Уплотнительное кольцо | 16 |
| 1-14 | HF315003400 | Уплотнительное кольцо | 16 |
| 1-14 | H0550710340 | Уплотнительное кольцо | 16 |
| 1-15 | H0550710420 | Уплотнительное кольцо | 16 |
| 1-16 | H0550710440 | Уплотнительное кольцо | 1 |
| 1-17 | HF315304000 | Уплотнительное кольцо | 16 |
| 1-18 | H0550720450 | Уплотнительное кольцо | 1 |
| 1-19 | HF315306000 | Уплотнительное кольцо | 4 |
| 1-20 | H3754600500 | Уплотнительное кольцо | 34 |
| 1-20 | H3754600500 | Уплотнительное кольцо | 32 |
| 1-21 | HF315307500 | Уплотнительное кольцо | 5 |
| 1-22 | H0550720950 | Уплотнительное кольцо | 3 |
| 1-23 | HF315310500 | Уплотнительное кольцо | 2 |
| 1-24 | H0550721450 | Уплотнительное кольцо | 1 |
| 1-25 | HF315317000 | Уплотнительное кольцо | 1 |
| 1-26 | HF315325000 | Уплотнительное кольцо | 2 |
| 1-27 | H0550722900 | Уплотнительное кольцо | 1 |
| 1-28 | H0550720600 | Уплотнительное кольцо | 6 |
| 1-29 | H0550720300 | Уплотнительное кольцо | 16 |
| 1-30 | H0550720350 | Уплотнительное кольцо | 27 |
| 1-31 | H0550720400 | Уплотнительное кольцо | 7 |
| 1-32 | H0550720450 | Уплотнительное кольцо | 2 |
| 1-33 | H0550720500 | Уплотнительное кольцо | 6 |
| 1-34 | H0550720600 | Уплотнительное кольцо | 3 |
| 1-35 | H0550720650 | Уплотнительное кольцо | 1 |
| 1-36 | H0550720750 | Уплотнительное кольцо | 2 |
| 1-37 | H0550720800 | Уплотнительное кольцо | 7 |
| 1-38 | H0550720850 | Уплотнительное кольцо | 1 |
| 1-39 | H0550721250 | Уплотнительное кольцо | 2 |
| 1-40 | H0550721450 | Уплотнительное кольцо | 1 |
| 1-41 | HF315616000 | Уплотнительное кольцо | 1 |
| 1-42 | HF420214000 | Прокладка | 32 |
| 1-43 | HF420227000 | GASKET NOT SHOWN | 6 |
| 1-43 | H4123203900 | GASKET NOT SHOWN | 6 |
| 1-44 | HMF660040 | Прокладка | 2 |
| 1-45 | HMH035067 | Манжета | 1 |
| 1-46 | H0550710140 | Уплотнительное кольцо | 16 |
| 1-47 | HMH035093 | Уплотнительное кольцо | 3 |
| 1-48 | H3752503600 | Уплотнительное кольцо | 2 |
| 1-49 | H0550710100 | Уплотнительное кольцо | 4 |
| 1-50 | H3759401300 | Бонд, 1211 | 1 |
| 1-51 | H3774050315 | Манжета | 1 |
| 1-52 | H0550720600 | Уплотнительное кольцо | 1 |
| 1-53 | H0550557060 | Уплотнительное кольцо | 2 |
| 1-54 | H3781300200 | Манжета, масляный поддон | 1 |
| 1-54 | H3781310200 | Манжета, масляный поддон | 1 |
| 1-55 | H3266306300 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
