Масляный радиатор — HITACHI EX3600-5

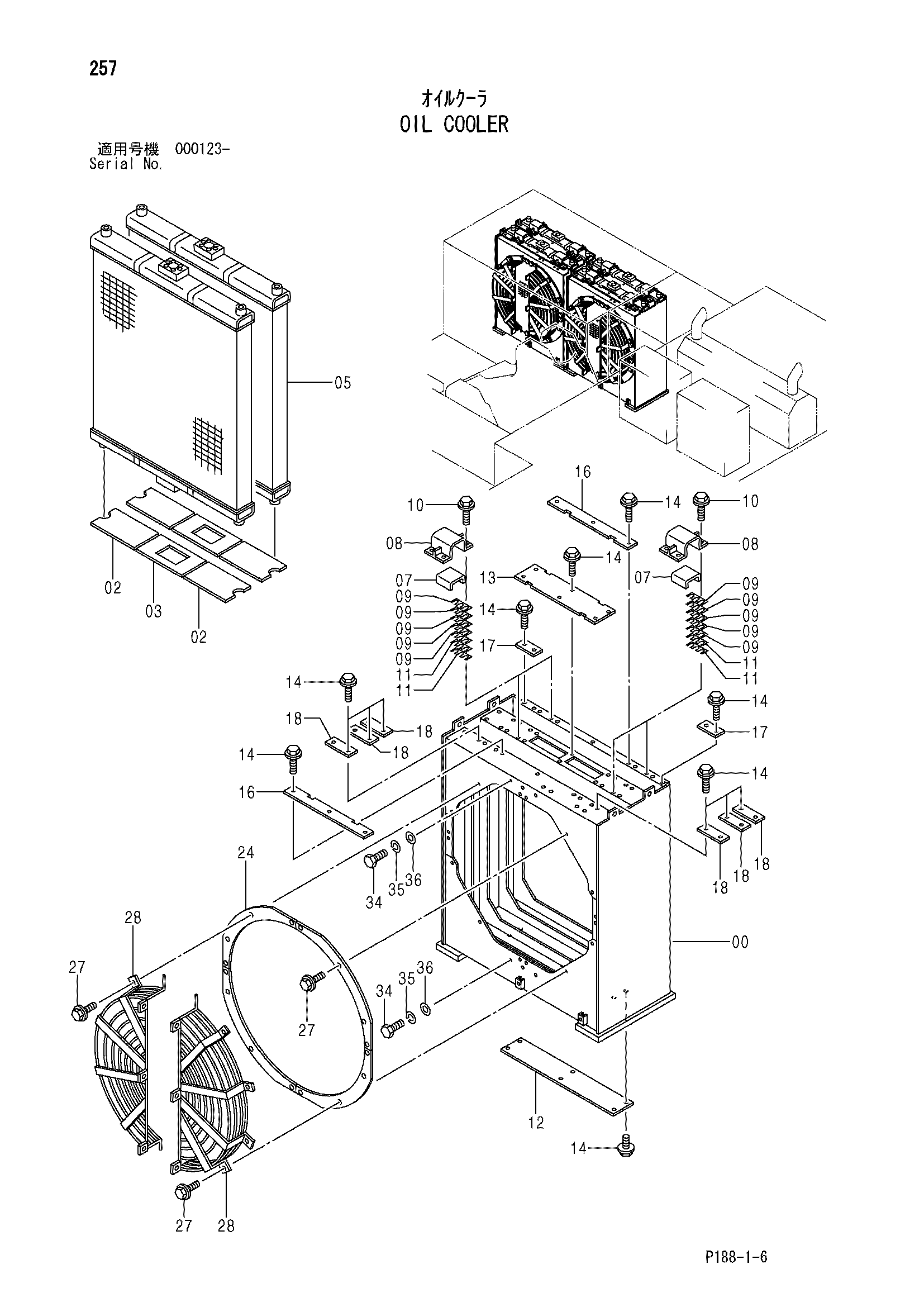

Заводская схема «Масляный радиатор» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008736 | Рама | 1 |
| 02 | 4418296 | Резиновая прокладка | 4 |
| 03 | 4418297 замена: 4601731 | Резиновая прокладка | 2 |
| 03 | 4601731 | Резиновая прокладка | 2 |
| 05 | 4421620 | Масляный радиатор | 2 |
| 07 | 4412311 замена: 4464136 | Резиновая прокладка | 2 |
| 07 | 4464136 | Резиновая прокладка | 4 |
| 08 | 9760847 | Хомут | 4 |
| 09 | 4412103 | Регулировочная шайба 0.5mm | 40 |
| 10 | J021240 | Болт с шайбой | 16 |
| 10 | J271240 замена: J901240 | Болт с шайбой | 16 |
| 11 | 4455801 | Регулировочная шайба 3.2mm | 8 |
| 12 | 4488630 | Крышка | 1 |
| 13 | 4488634 | Крышка | 1 |
| 14 | J021230 | Болт с шайбой | 34 |
| 14 | J271230 замена: J901230 | Болт с шайбой | 34 |
| 16 | 4488638 | Крышка | 2 |
| 17 | 4488640 | Крышка | 2 |
| 18 | 4602463 | Пластина | 6 |
| 24 | 4600444 | Пластина | 4 |
| 27 | J021235 | Болт с шайбой | 22 |
| 27 | J271235 замена: J901235 | Болт с шайбой | 22 |
| 28 | 4430279 | Сетка | 2 |
| 34 | J931645 | Болт | 6 |
| 35 | A590916 | Пружинная шайба | 6 |
| 36 | 4087197 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
