Стрела 10.1M в сборе — HITACHI EX3600-5

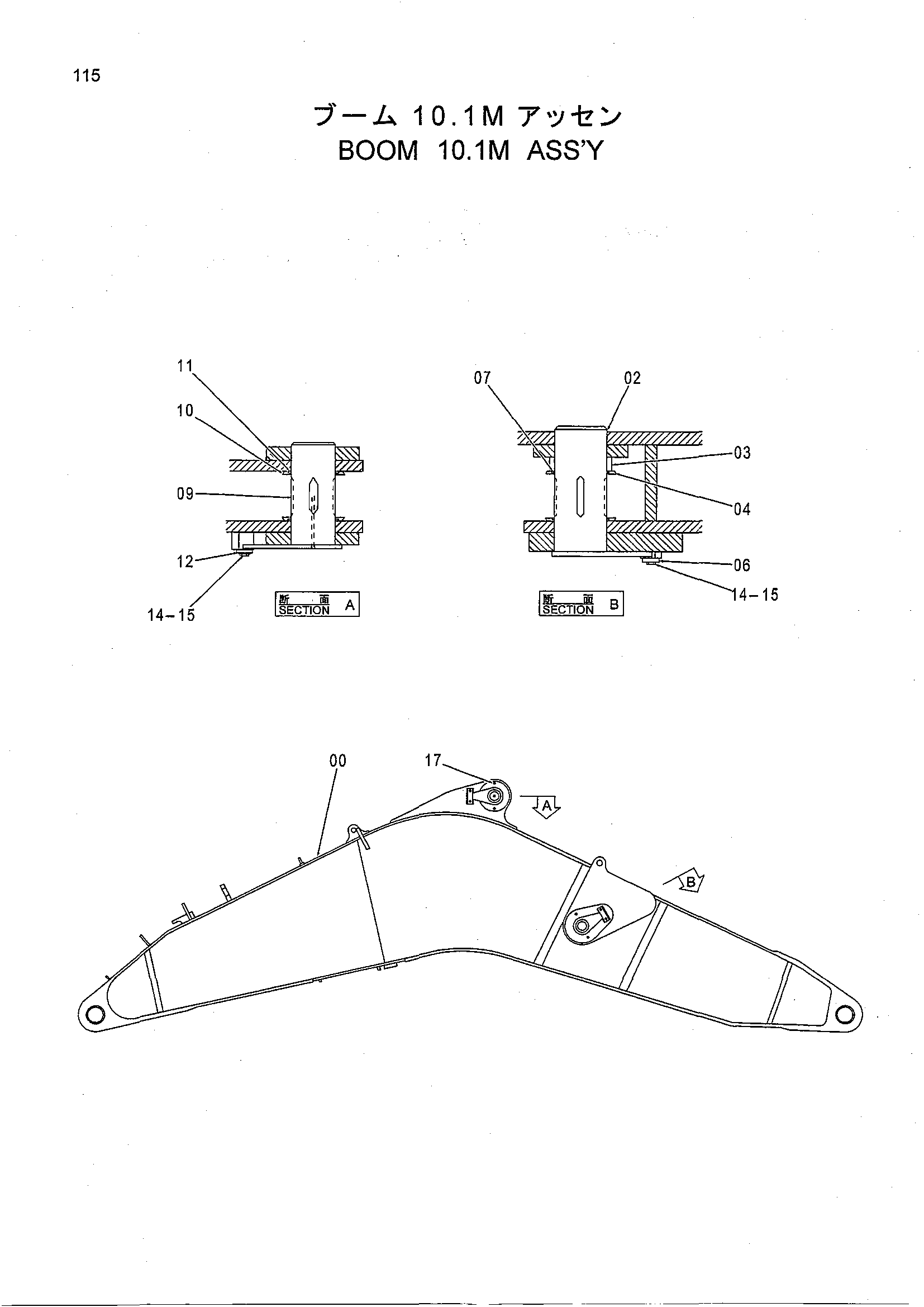

Заводская схема «Стрела 10.1M в сборе» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9082581	Стрела	1
02	8036661	Палец	2
03	4231806	Проставка	2
04	4231802	Шайба	4
06	9726226	Пластина	2
07	4231799	Пылезащитное уплотнение	4
09	8043109	Палец	2
10	4231803	Шайба	4
11	4231800	Пылезащитное уплотнение	4
12	4192930	Пластина	2
14	J912455	Болт	8
15	A590924	Пружинная шайба	8
17	425176	Пробка	12

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
