Смазка (насос) — HITACHI EX3600-5

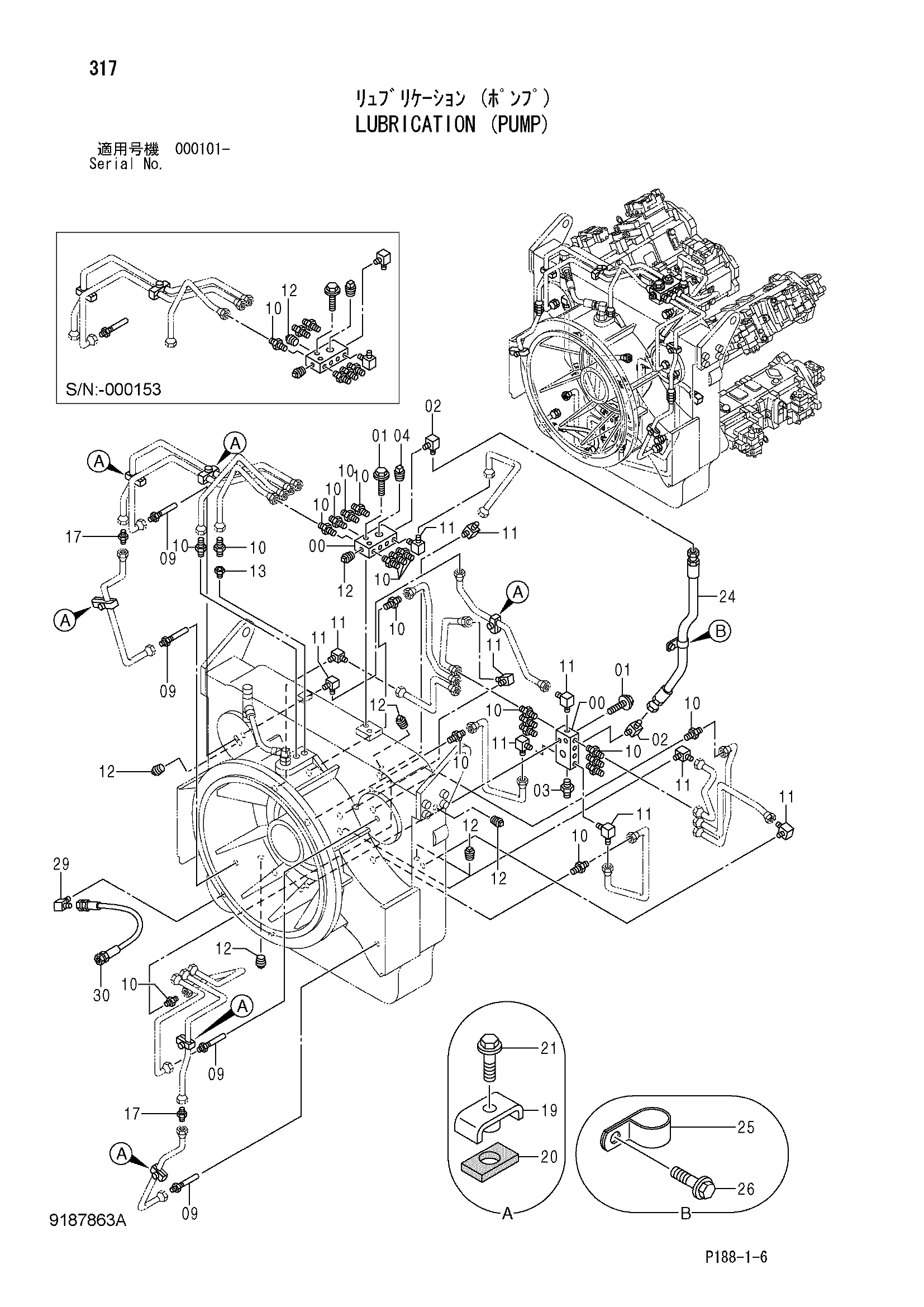

Заводская схема «Смазка (насос)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3088464 | Коллектор | 2 |
| 01 | J011070 | Болт с шайбой | 4 |
| 01 | J271070 замена: J901070 | Болт с шайбой | 4 |
| 02 | 4156433 | Угловой штуцер | 2 |
| 03 | 4086752 | Адаптер | 1 |
| 04 | 94-2025 | Пробка | 1 |
| 09 | 4344413 | Штуцер трубки | 4 |
| 10 | 4097667 | Адаптер | 18 |
| 10 | 4097667 | Адаптер | 20 |
| 11 | 4097666 | Угловой штуцер | 10 |
| 12 | 94-2022 | Пробка | 7 |
| 12 | 94-2022 | Пробка | 6 |
| 13 | 94-1601 | Переходник | 1 |
| 17 | 4099282 | Адаптер | 2 |
| 19 | 9736422 | Хомут | 6 |
| 20 | 4269657 | Резиновая прокладка | 6 |
| 21 | J011030 | Болт с шайбой | 6 |
| 21 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 24 | 4432539 замена: 4485374 | Шланг | 1 |
| 24 | 4485374 | Шланг | 1 |
| 25 | 4192035 | Зажим | 1 |
| 25 | 4190263 | Зажим | 1 |
| 26 | J011025 | Болт с шайбой | 1 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 29 | 94-1405 | Угловой штуцер | 1 |
| 30 | 4446071 замена: 4485136 | Шланг | 1 |
| 30 | 4485136 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
