Подогрев щиток (2) — HITACHI EX3600-5

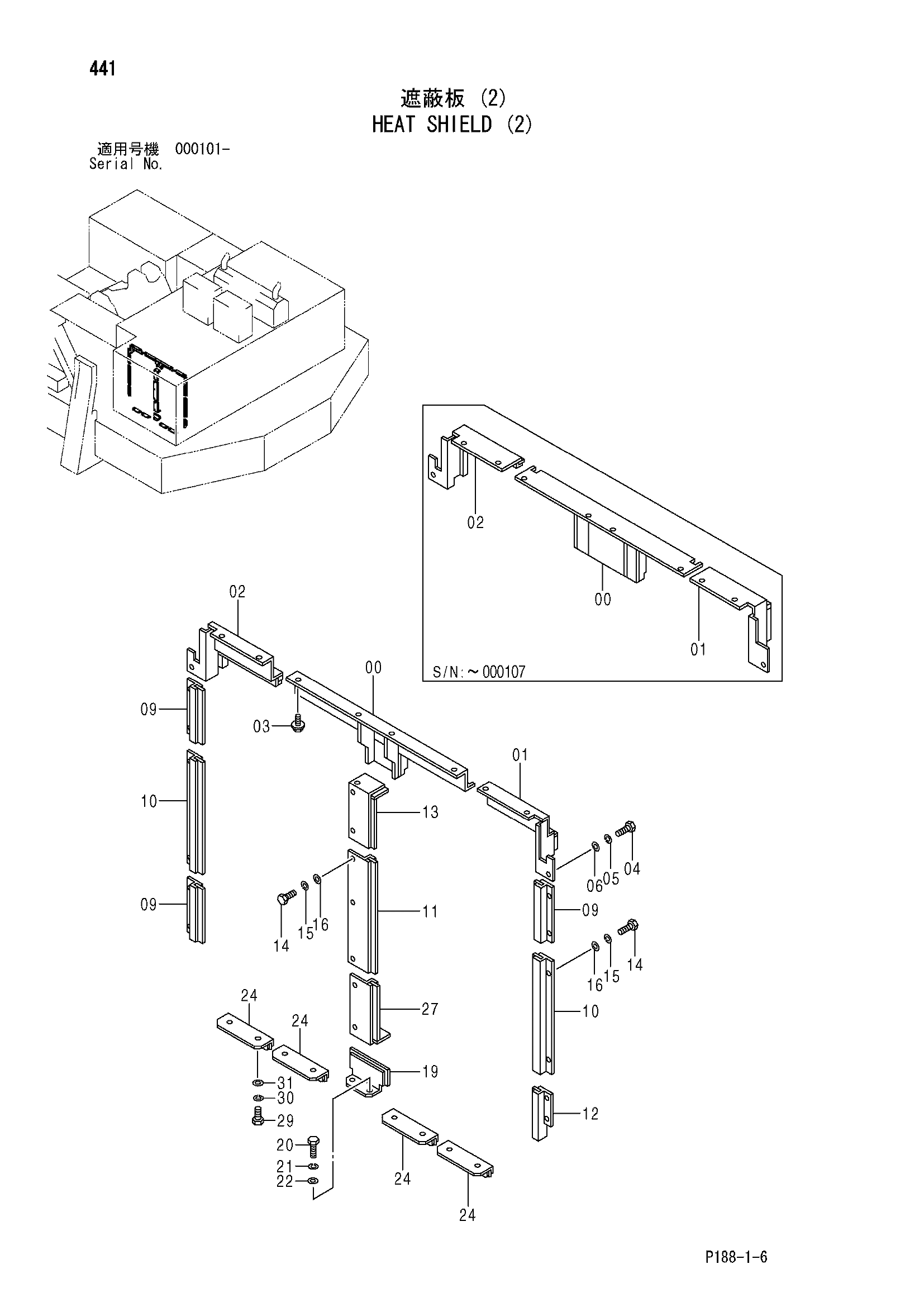

Заводская схема «Подогрев щиток (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038058 | Крышка | 1 |
| 00 | 7042028 | Крышка | 1 |
| 01 | 7038060 | Крышка | 1 |
| 01 | 7042029 | Крышка | 1 |
| 02 | 7038061 | Крышка | 1 |
| 02 | 7042027 | Крышка | 1 |
| 03 | J031030 | Болт с шайбой | 8 |
| 03 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 04 | J901025 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J217083 | Шайба | 2 |
| 09 | 9754345 | Крышка | 3 |
| 10 | 9754346 | Крышка | 2 |
| 11 | 9754347 | Крышка | 1 |
| 12 | 9754372 | Крышка | 1 |
| 13 | 8079338 | Крышка | 1 |
| 14 | J901025 | Болт | 21 |
| 15 | A590910 | Пружинная шайба | 21 |
| 16 | J217083 | Шайба | 21 |
| 19 | 8079508 | Крышка | 1 |
| 20 | J901025 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J217083 | Шайба | 2 |
| 24 | 9754505 | Крышка | 4 |
| 27 | 8079947 | Крышка | 1 |
| 29 | J901020 | Болт | 8 |
| 30 | A590910 | Пружинная шайба | 8 |
| 31 | J217083 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
