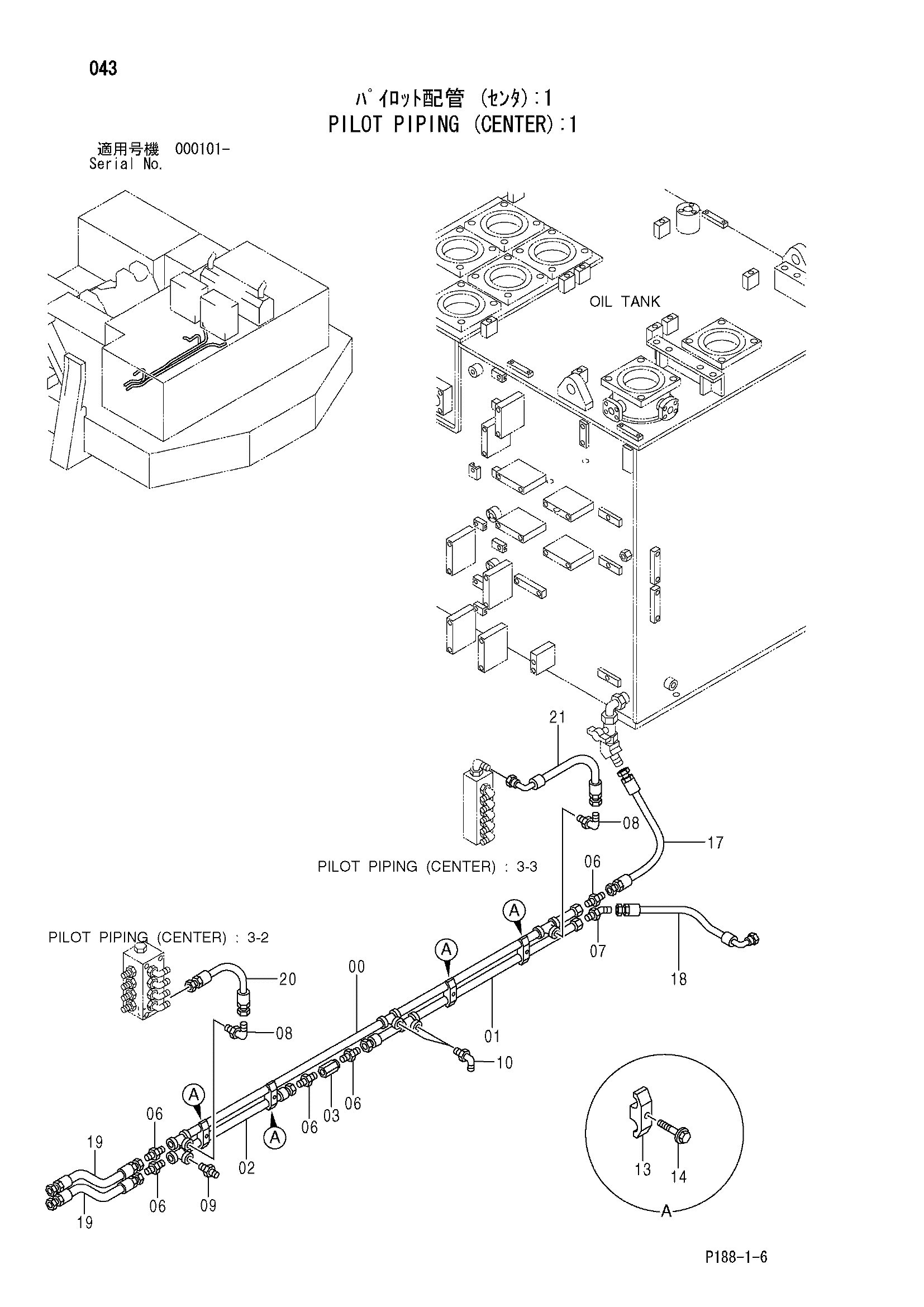

Пилотные гидролинии (центральный): 1 — HITACHI EX3600-5
Заводская схема «Пилотные гидролинии (центральный): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079854 | Трубка | 1 |
| 01 | 9754694 | Трубка | 1 |
| 02 | 9754695 | Трубка | 1 |
| 03 | 4308741 | Обратный клапан | 1 |
| 06 | A852166 | Адаптер | 5 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4053596 | Хомут трубки | 4 |
| 14 | J011255 | Болт с шайбой | 4 |
| 14 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 17 | 4435767 | Шланг | 1 |
| 18 | 4309456 | Шланг | 1 |
| 19 | 4364239 | Шланг | 2 |
| 20 | 4270455 | Шланг | 1 |
| 21 | 4313421 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
