Топливный ракк управление — HITACHI EX3600-5

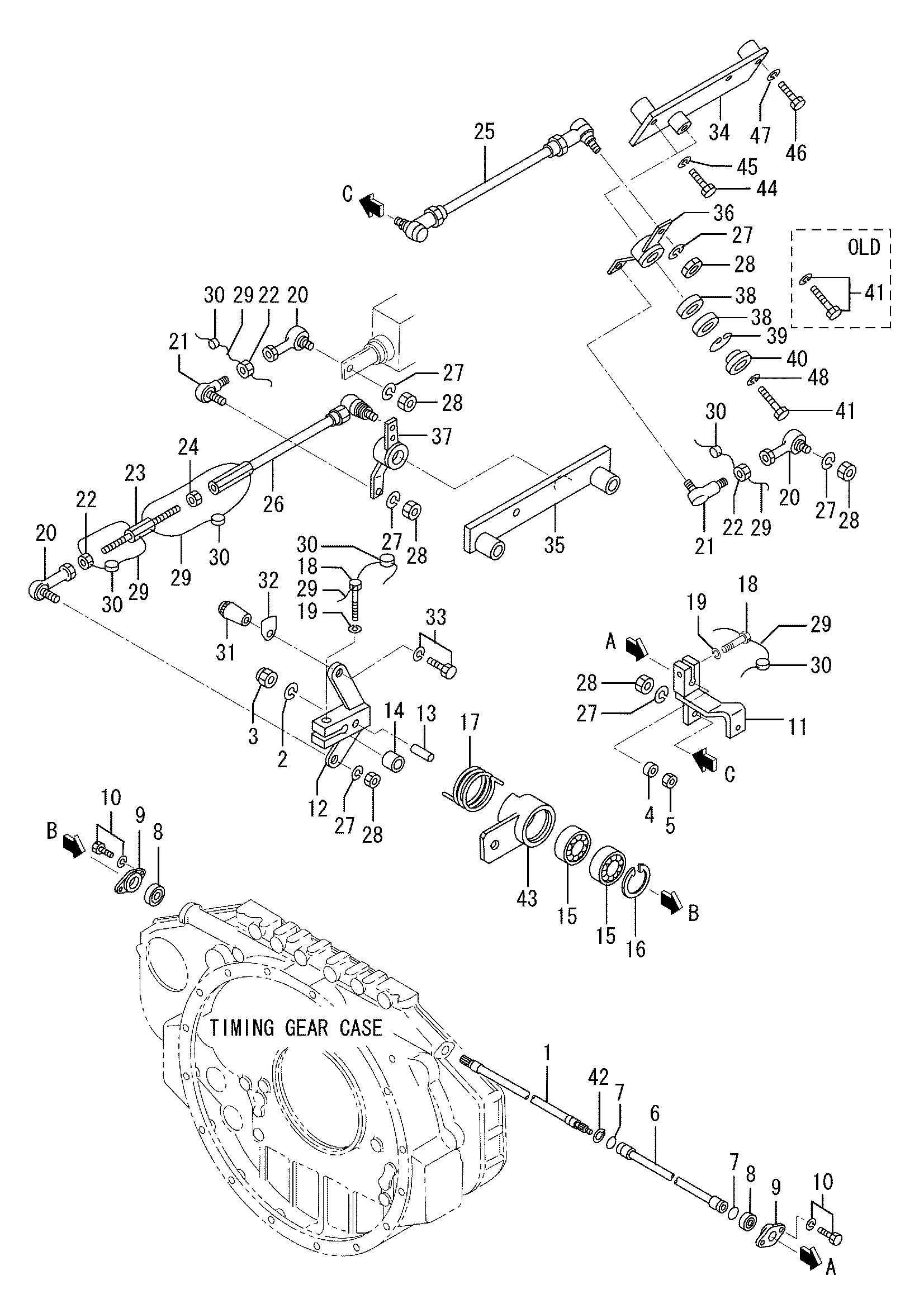

Заводская схема «Топливный ракк управление» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3776127100	Вал, управление	1
2	HF251510000	Пружинная шайба	1
3	HF244510000	Гайка, селф локкинг	1
4	H3776306200	Проставка	1
5	H3776306400	Гайка, блокировка	1
6	H3776116200	Трубка	1
7	H0550710220	Уплотнительное кольцо	2
7	H3266306300	Уплотнительное кольцо	2
8	HF800706203	Подшипник, шарик	2
8	H0564120500	Подшипник, шарик	2
8	H3266306200	Подшипник, шарик	2
8	H3266316200	Подшипник, шарик	2
9	H3746100500	Крышка, подшипник	2
9	H3786100500	Крышка, подшипник	2
10	HF180508016	Болт, W/шайба	4
11	H3776136900	Рычаг, правый	1
11	H3776136901	Рычаг, правый	1
12	H3776157200	Рычаг, левый	1
12	H3776157201	Рычаг, левый	1
13	HF284606000	Палец, довел	1
13	H3776109800	Палец, довел	1
14	H9136503200	Проставка	1
15	HF800706201	Подшипник, шарик	2
15	H3756300900	Подшипник, шарик	2
15	H3756310900	Подшипник, шарик	2
16	HF320203200	Кольцо, стопорный	1
17	H3256148600	Пружина	1
18	HF111508025	Болт, локкинг провод	2
19	HF251508000	Пружинная шайба	2
20	H35A6128600	Соединение, шарик	3
20	H35A6138600	Соединение, шарик	3
21	H3756305400	Соединение, шарик	2
21	H3756315400	Соединение, шарик	2
22	H3306311400	Гайка	5
22	H3756004800	Гайка	5
23	H4206121800	Шток	1
24	H0941300800	Гайка, блокировка	1
25	H3776118700	Тяга, правый	1
25	H3776128700	Тяга, правый	1
26	H3776118800	Тяга, левый	1
26	H3776128800	Тяга, левый	1
27	HF251508000	Пружинная шайба	8
28	HF230008000	Гайка	6
28	HF244508000	Гайка	6
29	H3446107700	Провод, уплотнение	6
29	H35A6109900	Провод, уплотнение	6
30	H4800096600	Уплотнение	6
31	H5177603000	Рукоятка	1
32	H4594030100	Пластина, предупреждение	1
32	H4594030101	Пластина, предупреждение	1
33	HF180508020	Болт, W/шайба	1
34	H3776117501	Кронштейн, рычаг правый	1
34	H3776127500	Кронштейн, рычаг правый	1
35	H3776117600	Кронштейн, рычаг левый	1
35	H3776127600	Кронштейн, рычаг левый	1
36	H3776107700	Рычаг, тяга правый	1
36	H3776107702	Рычаг, тяга правый	1
37	H3776117800	Рычаг, тяга левый	1
37	H3776117802	Рычаг, тяга левый	1
38	HF800706200	Подшипник, шарик	4
38	H3756300800	Подшипник, шарик	4
38	H3756310800	Подшипник, шарик	4
39	HF320203000	Кольцо, стопорный	2
40	H3256118300	Пластина, концевой	2
40	H3786100600	Пластина, концевой	2
41	HF180510040	Болт, W/шайба	2
41	H6435141900	Болт	2
42	HF320001700	Кольцо, стопорный	1
43	H3776305900	Рычаг, левый	1
43	H3776315900	Рычаг, левый	1
43	H3776315901	Рычаг, левый	1
43	H3776315902	Рычаг, левый	1
43	H3776325900	Рычаг, левый	1
44	H3776119300	Болт, рычаг кронштейн	2
45	HF251514000	Пружинная шайба	2
46	HF103512065	Болт	2
47	HF251512000	Пружинная шайба	2
48	HF251510000	Пружинная шайба	2
