Впускной система(деталь-1) — HITACHI EX3600-5

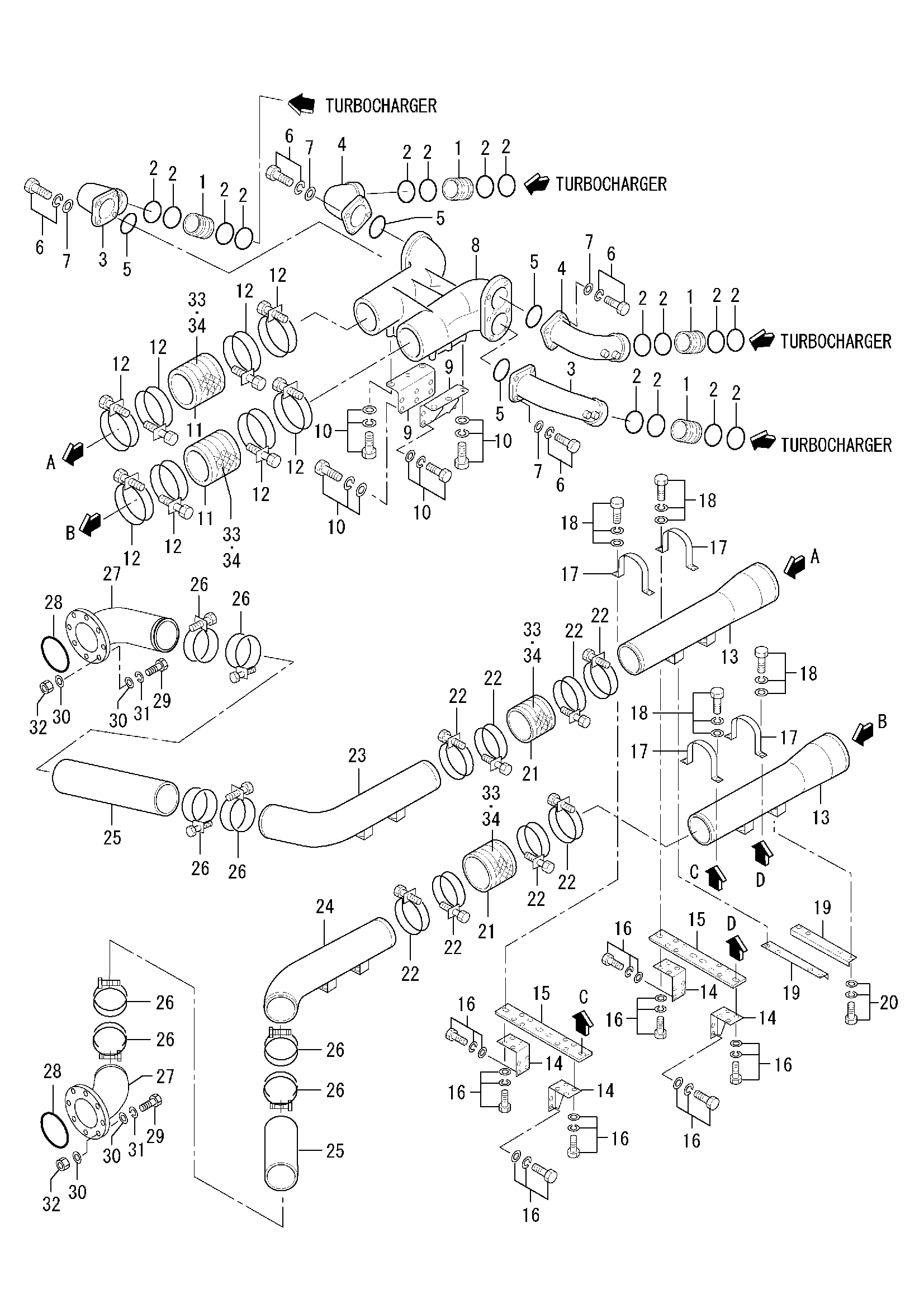

Заводская схема «Впускной система(деталь-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H34A3003500 | Разъём | 4 |
| 2 | H35A3000100 | Уплотнительное кольцо | 16 |
| 3 | H3783110100 | Воздуховод, воздушный | 2 |
| 4 | H3783110200 | Воздуховод, воздушный | 2 |
| 5 | H0550711000 | Уплотнительное кольцо | 4 |
| 6 | HF180510045 | Болт, W/шайба | 16 |
| 7 | HF250010000 | Шайба, плаин | 16 |
| 8 | H3783110300 | Воздуховод, воздушный | 1 |
| 8 | H3783120300 | Воздуховод, воздушный | 1 |
| 9 | H3783105100 | Стойка, воздушный воздуховод | 2 |
| 10 | HF182512030 | Болт, W/шайба | 18 |
| 11 | H3753105100 | Шланг, резиновый | 2 |
| 11 | H3753105101 | Шланг, резиновый | 2 |
| 12 | H0483001720 | Хомут | 8 |
| 13 | H3783104100 | Воздуховод, воздушный | 2 |
| 13 | H3783104101 | Воздуховод, воздушный | 2 |
| 13 | H3783104102 | Пыль, воздушный | 2 |
| 14 | H3783105200 | Стойка, воздушный воздуховод | 8 |
| 15 | H3783105300 | Пластина, воздушный воздуховод | 4 |
| 16 | HF182512030 | Болт, W/шайба | 48 |
| 17 | H3783103400 | Хомут, воздушный воздуховод | 8 |
| 18 | HF180510020 | Болт, W/шайба | 16 |
| 18 | HF182510020 | Болт, W/шайба | 16 |
| 19 | H3783104400 | Опора, воздушный воздуховод | 4 |
| 19 | H3783104401 | Опора, воздушный воздуховод | 4 |
| 20 | HF182512030 | Болт, W/шайба | 16 |
| 21 | H3753105201 | Шланг, резиновый | 2 |
| 22 | H0483001460 | Хомут | 8 |
| 23 | H3783104200 | Воздуховод, воздушный | 1 |
| 23 | H3783104201 | Воздуховод, воздушный | 1 |
| 23 | H3783104202 | Воздуховод, воздушный | 1 |
| 24 | H3783104300 | Воздуховод, воздушный | 1 |
| 24 | H3783104301 | Воздуховод, воздушный | 1 |
| 24 | H3783104302 | Воздуховод, воздушный | 1 |
| 25 | H3753105300 | Шланг, резиновый | 2 |
| 25 | H3753105301 | Шланг, резиновый | 2 |
| 26 | H0483001460 | Хомут | 8 |
| 27 | H3783104500 | Воздуховод, воздушный | 2 |
| 27 | H3783104501 | Воздуховод, воздушный | 2 |
| 27 | H3783104502 | Воздуховод, воздушный | 2 |
| 28 | H0550711600 | Уплотнительное кольцо | 2 |
| 29 | HF103516060 | Болт | 16 |
| 30 | HF250016000 | Шайба, плаин | 32 |
| 31 | HF251516000 | Пружинная шайба | 16 |
| 32 | HF230016000 | Гайка | 16 |
| 33 | H3624603900 | Изолятор, подогрев | 4 |
| 33 | H3753103800 | Изолятор, подогрев | 4 |
| 34 | H3723200423 | Провод | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
