Реле короб — HITACHI EX3600-5

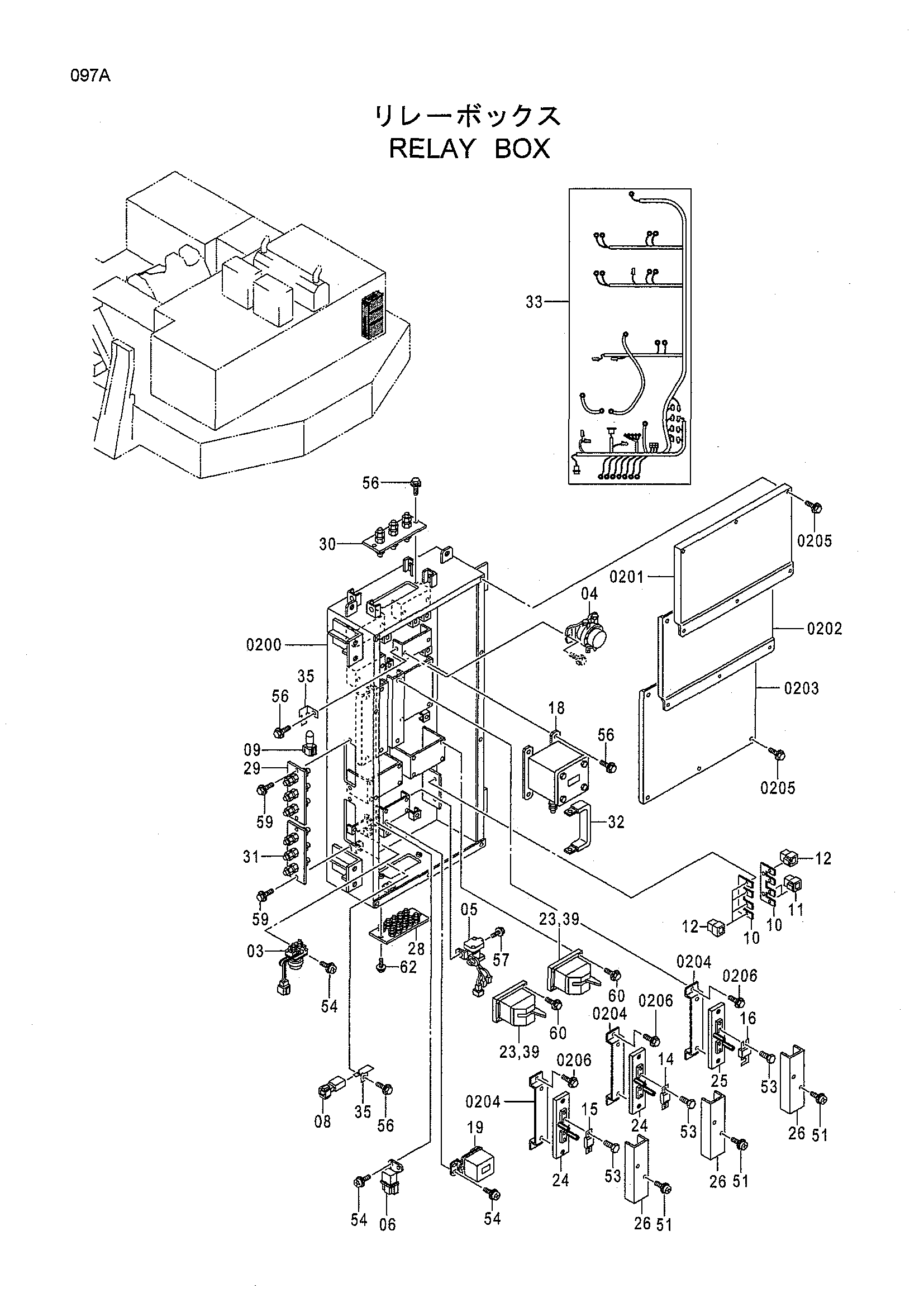

Заводская схема «Реле короб» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0200 | 4487623 | Короб реле | 1 |
| 0201 | 4487624 | Крышка | 1 |
| 0202 | 4487625 | Крышка | 1 |
| 0203 | 4487626 | Крышка | 1 |
| 0204 | 4456843 | Кронштейн | 3 |
| 0205 | J021025 | Болт с шайбой | 12 |
| 0206 | J021020 | Болт с шайбой | 6 |
| 03 | 4287277 | Реле | 1 |
| 04 | 4398041 | Реле аккумулятор | 4 |
| 05 | 4279835 | Реле защитный | 1 |
| 06 | 4442736 | Реле | 1 |
| 08 | 4339917 | Диод | 2 |
| 09 | 4413141 | Диод | 5 |
| 10 | 4454856 | Кронштейн | 2 |
| 11 | 4315323 | Фусибле-линк | 2 |
| 12 | 4315324 | Фусибле-линк | 5 |
| 14 | 4453535 | Предохранитель | 1 |
| 15 | 4447271 | Предохранитель | 1 |
| 16 | 4447287 | Предохранитель | 1 |
| 18 | 4442038 | Реле | 1 |
| 19 | 4435233 | Реле | 1 |
| 23 | 4459071 | Выключатель аккумулятор | 2 |
| 24 | 4459120 | Держатель предохранитель | 2 |
| 25 | 4459119 | Держатель предохранитель | 1 |
| 26 | 4459109 | Крышка | 3 |
| 28 | 4459094 | Разъём плата | 1 |
| 29 | 4459105 | Разъём плата | 1 |
| 30 | 4459107 | Разъём плата | 1 |
| 31 | 4459106 | Разъём плата | 1 |
| 32 | 4459138 | Штанга | 1 |
| 33 | 4459285 | Жгут проводов | 1 |
| 35 | 4257159 | Кронштейн | 7 |
| 39 | 4454348 | Выключатель аккумулятор | 2 |
| 51 | J460512 | Винт с шайбой | 6 |
| 53 | J900820 | Болт | 6 |
| 54 | J450620 | Винт с шайбой | 6 |
| 56 | J011025 | Болт с шайбой | 6 |
| 57 | J010820 | Болт с шайбой | 2 |
| 59 | J011035 | Болт с шайбой | 4 |
| 60 | J011030 | Болт с шайбой | 8 |
| 62 | J010825 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
