Быстрый заправка трубопроводы (центральный) — HITACHI EX3600-5

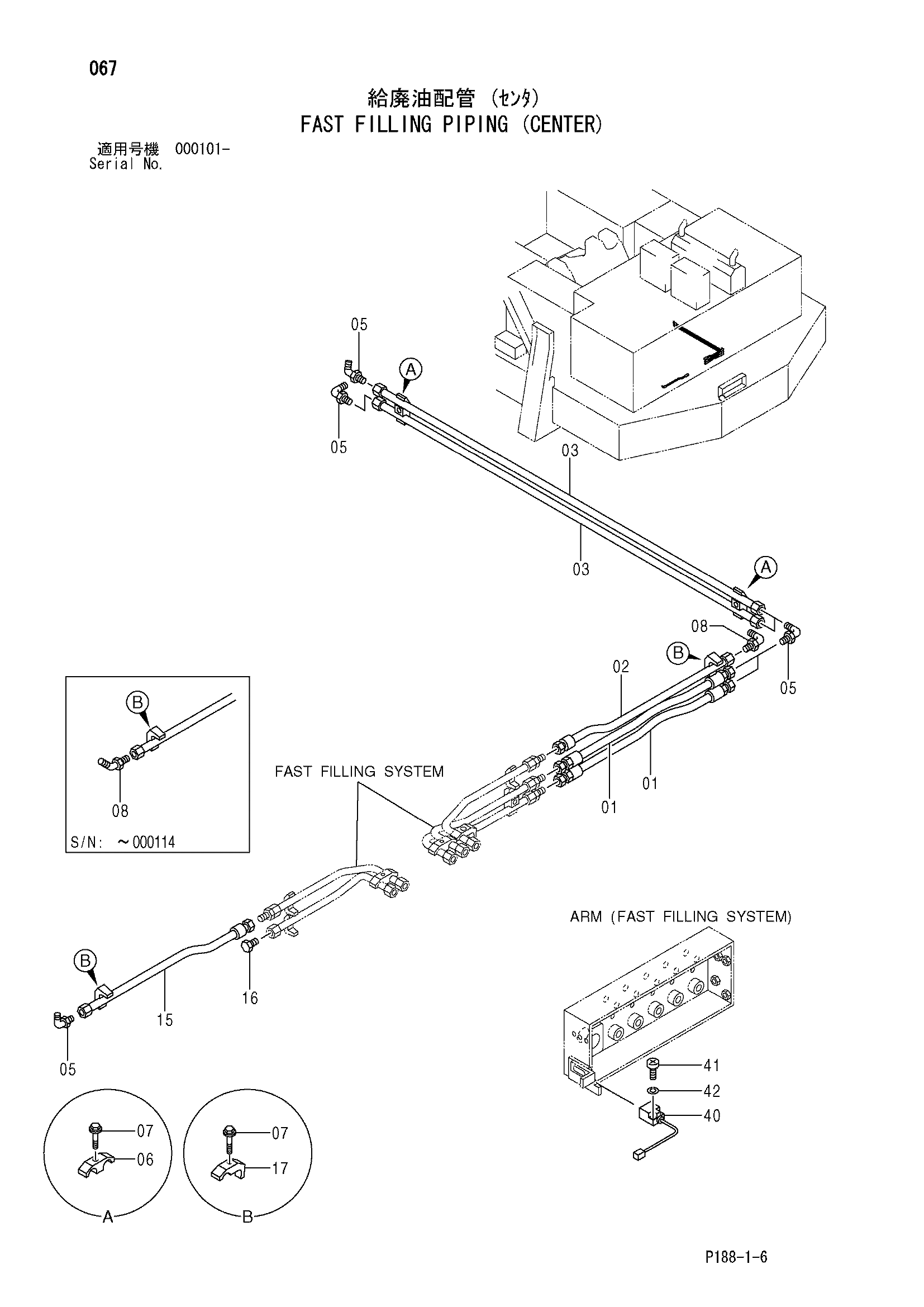

Заводская схема «Быстрый заправка трубопроводы (центральный)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314595 | Шланг | 2 |
| 02 | 9754733 | Трубка | 1 |
| 03 | 9754250 | Трубка | 2 |
| 05 | A852366 | Угловой штуцер | 4 |
| 05 | A852366 | Угловой штуцер | 5 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4053596 | Хомут трубки | 2 |
| 07 | J011260 | Болт с шайбой | 4 |
| 07 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 08 | A852266 | Угловой штуцер | 2 |
| 08 | A852266 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 9754357 | Трубка | 1 |
| 16 | A885006 | Пробка | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4053595 | Хомут трубки | 2 |
| 40 | 4318956 | Выключатель | 1 |
| 41 | M430430 | Винт | 2 |
| 42 | A590904 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
