Рукоять (быстрый заправка система) — HITACHI EX3600-5

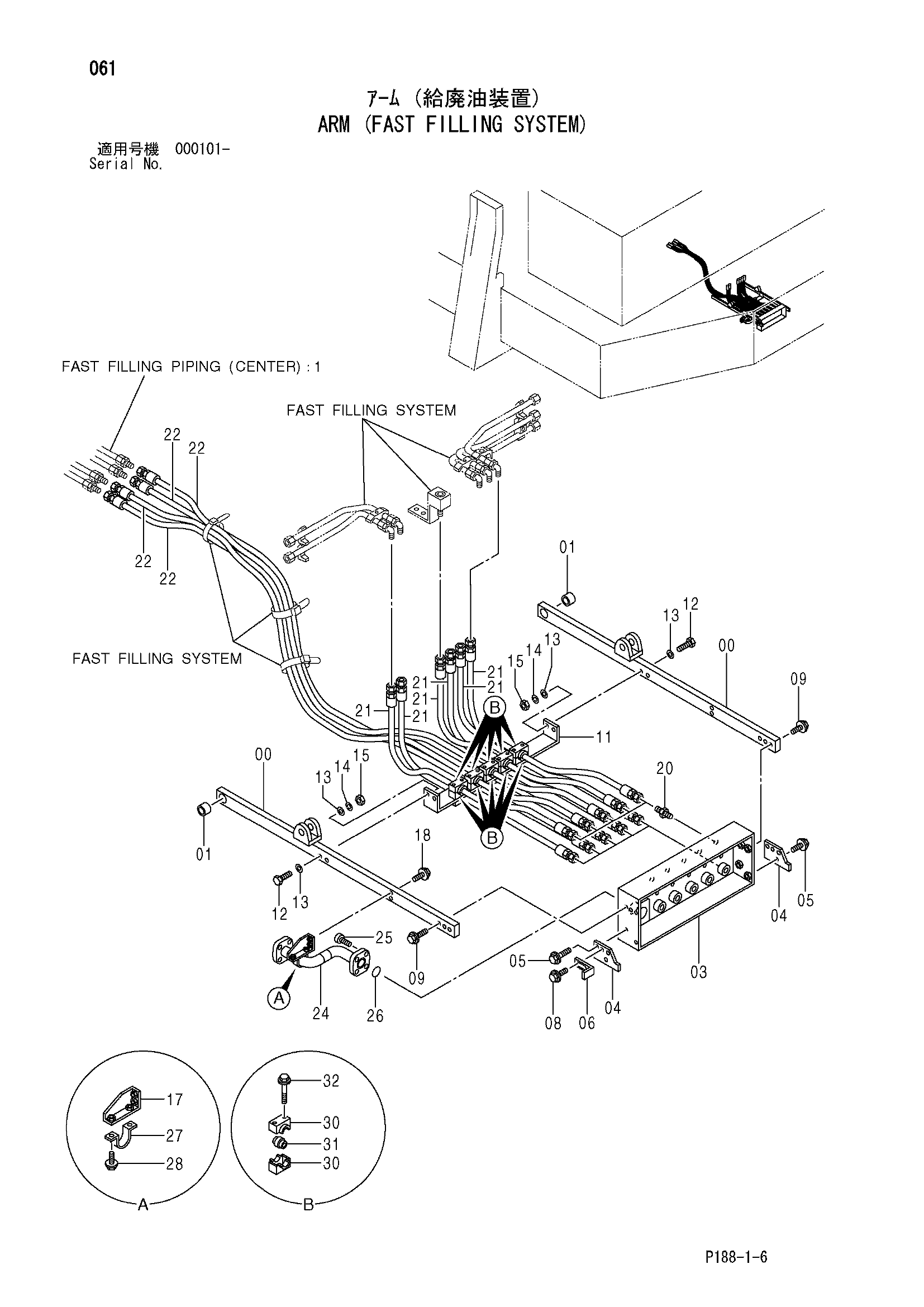

Заводская схема «Рукоять (быстрый заправка система)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077098 | Рукоять | 2 |
| 01 | 4192415 | Втулка | 2 |
| 03 | 7036953 | Панель | 1 |
| 04 | 4192418 | Ограничитель | 2 |
| 05 | J011240 | Болт с шайбой | 4 |
| 05 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 06 | 4192419 | Кронштейн | 1 |
| 08 | J021020 | Болт с шайбой | 2 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 09 | J011250 | Болт с шайбой | 6 |
| 09 | J271250 замена: J901250 | Болт с шайбой | 6 |
| 11 | 8077097 | Опора | 1 |
| 12 | J901060 | Болт | 4 |
| 13 | A590110 | Плоская шайба | 8 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | J950010 | Гайка | 4 |
| 17 | 9753104 | Кронштейн | 1 |
| 18 | J011045 | Болт с шайбой | 2 |
| 18 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 20 | A852166 | Адаптер | 10 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4432860 | Шланг | 6 |
| 22 | 4275333 | Шланг | 4 |
| 24 | 8077102 | Трубка | 1 |
| 25 | J781235 | Болт с внутренним шестигранником | 4 |
| 26 | A811060 | Уплотнительное кольцо | 1 |
| 27 | 4053865 | Хомут трубки | 1 |
| 28 | J011020 | Болт с шайбой | 2 |
| 28 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 30 | 4217754 | Хомут | 10 |
| 31 | 4437996 | Втулка | 10 |
| 32 | J010865 | Болт с шайбой | 20 |
| 32 | J260865 замена: J900865 | Болт с шайбой | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
